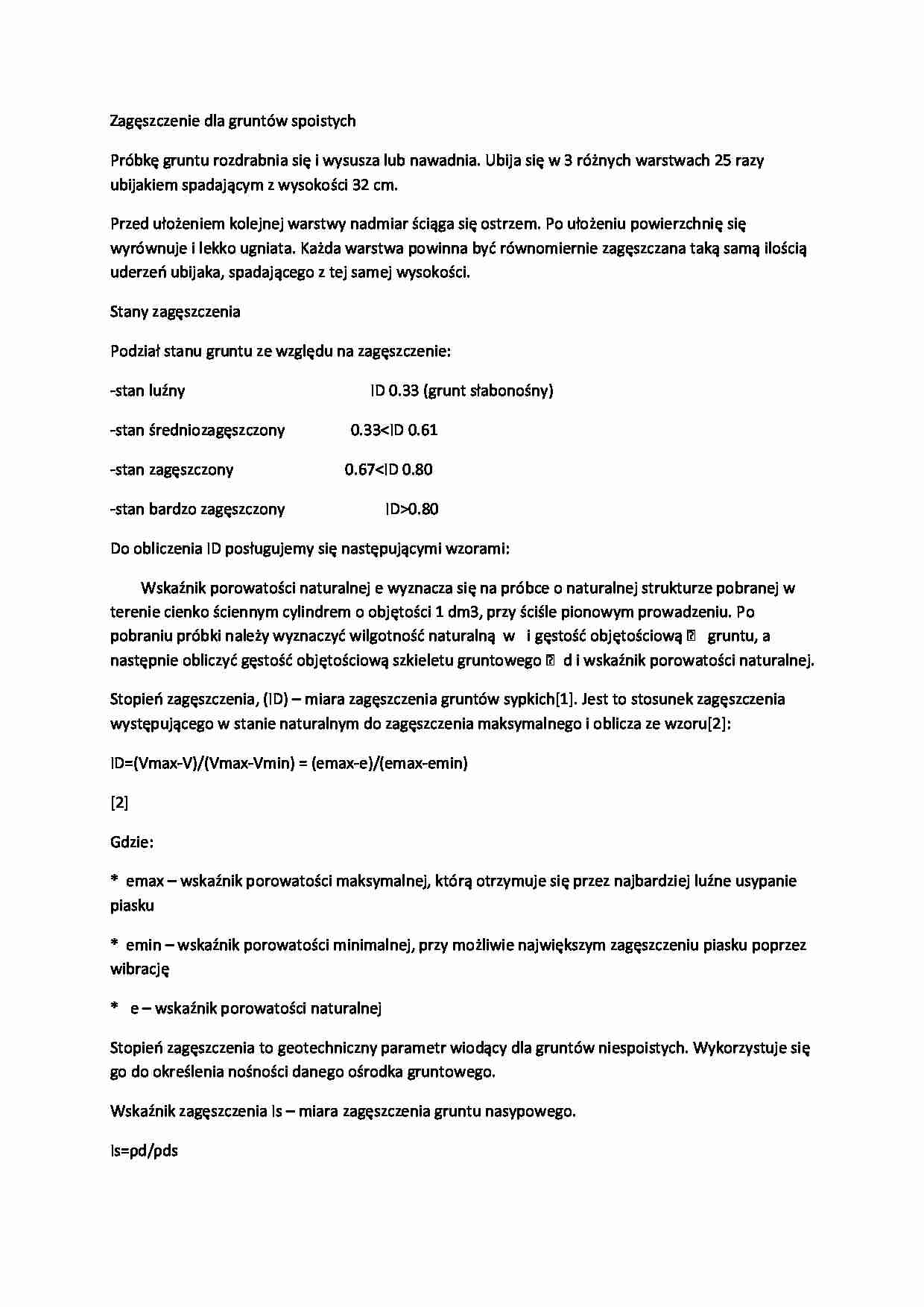

Zagęszczenie dla gruntów spoistych
Próbkę gruntu rozdrabnia się i wysusza lub nawadnia. Ubija się w 3 różnych warstwach 25 razy ubijakiem spadającym z wysokości 32 cm.
Przed ułożeniem kolejnej warstwy nadmiar ściąga się ostrzem. Po ułożeniu powierzchnię się wyrównuje i lekko ugniata. Każda warstwa powinna być równomiernie zagęszczana taką samą ilością uderzeń ubijaka, spadającego z tej samej wysokości.
Stany zagęszczenia
Podział stanu gruntu ze względu na zagęszczenie:
-stan luźny ID 0.33 (grunt słabonośny)
-stan średniozagęszczony 0.330.80
Do obliczenia ID posługujemy się następującymi wzorami:
Wskaźnik porowatości naturalnej e wyznacza się na próbce o naturalnej strukturze pobranej w terenie cienko ściennym cylindrem o objętości 1 dm3, przy ściśle pionowym prowadzeniu. Po pobraniu próbki należy wyznaczyć wilgotność naturalną w i gęstość objętościową ρ gruntu, a następnie obliczyć gęstość objętościową szkieletu gruntowego ρd i wskaźnik porowatości naturalnej.
Stopień zagęszczenia, (ID) - miara zagęszczenia gruntów sypkich[1]. Jest to stosunek zagęszczenia występującego w stanie naturalnym do zagęszczenia maksymalnego i oblicza ze wzoru[2]:
ID=(Vmax-V)/(Vmax-Vmin) = (emax-e)/(emax-emin)
[2]
Gdzie:
* emax - wskaźnik porowatości maksymalnej, którą otrzymuje się przez najbardziej luźne usypanie piasku
* emin - wskaźnik porowatości minimalnej, przy możliwie największym zagęszczeniu piasku poprzez wibrację
* e - wskaźnik porowatości naturalnej
Stopień zagęszczenia to geotechniczny parametr wiodący dla gruntów niespoistych. Wykorzystuje się go do określenia nośności danego ośrodka gruntowego.
Wskaźnik zagęszczenia Is - miara zagęszczenia gruntu nasypowego.
Is=ρd/ρds
gdzie:
* ρd - gęstość objętościowa szkieletu badanego gruntu zagęszczonego [Mg/m3]
* ρds - maksymalna gęstość objętościowa gruntu [Mg/m3], oznaczona metodą badania wilgotności optymalnej[1] (gęstość odpowiadająca wilgotności optymalnej oznaczonej przy użyciu aparatu Proctora).
lub
Is= ρds/ ρd max
gdzie:
* ρds - gęstość objętościowa szkieletu badanego gruntu zagęszczonego [Mg/m3]
* ρd max - maksymalna gęstość objętościowa gruntu uzyskana przy danej metodzie zagęszczania [Mg/m3]
Wartość Is najczęściej waha się w granicach 0,90÷1,00, niekiedy może dochodzić nawet do 1,05 i więcej Badania wskaźnika zagęszczenia stosuje się tylko w odniesieniu do gruntów nasypowych.
