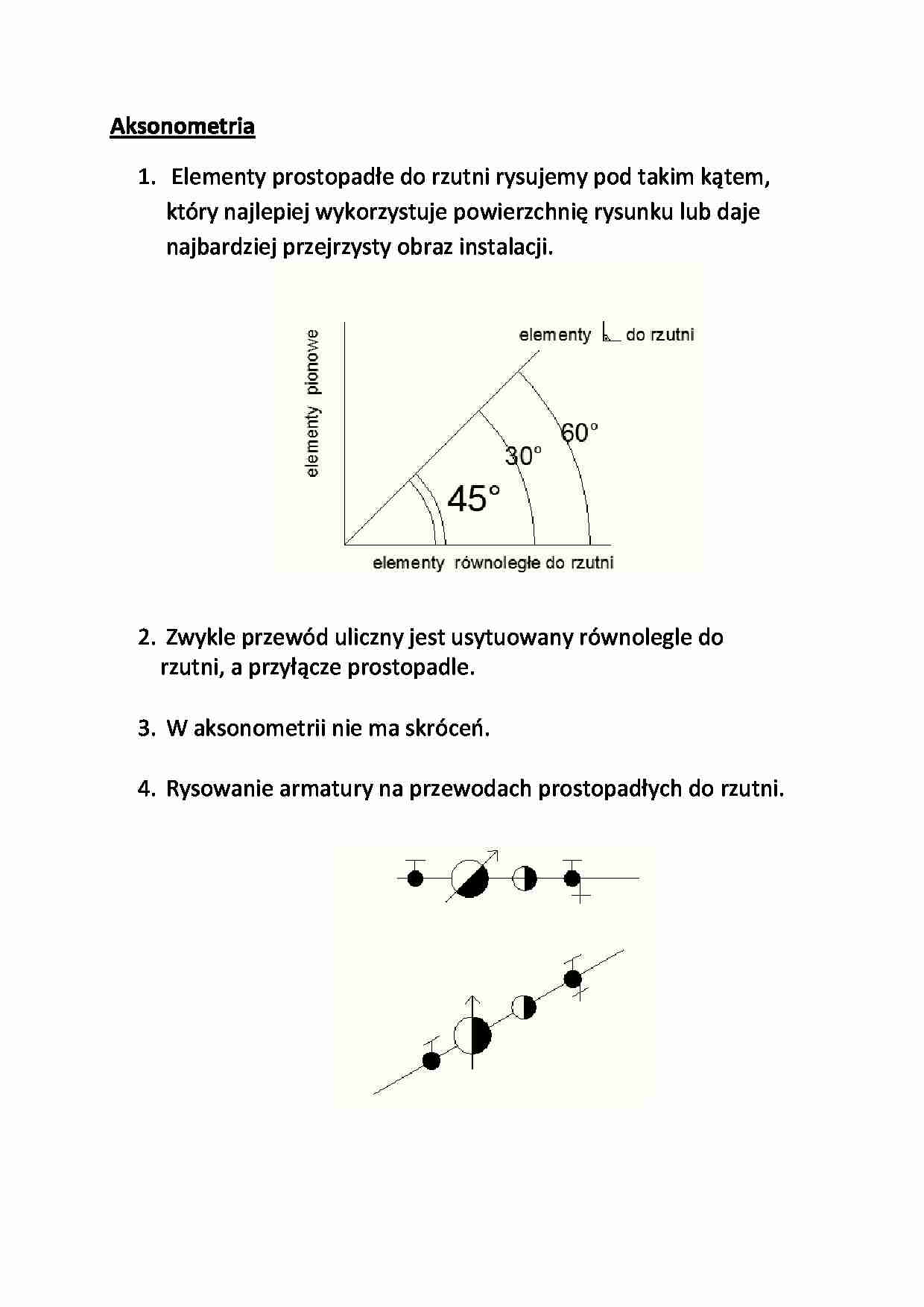

Aksonometria 1. Elementy prostopadłe do rzutni rysujemy pod takim kątem, który najlepiej wykorzystuje powierzchnię rysunku lub daje najbardziej przejrzysty obraz instalacji. 2. Zwykle przewód uliczny jest usytuowany równolegle do rzutni, a przyłącze prostopadle. 3. W aksonometrii nie ma skróceo. 4. Rysowanie armatury na przewodach prostopadłych do rzutni. Przyłącze 1. Przewód rozdzielczy łączy się z przewodem doprowadzającym wodę do budynku za pomocą trójnika lub opaski. Jeżeli d 50mm lub d ½ D stosujemy trójnik 2. Zasuwa domowa - min. 1 metr przed linią regulacyjną - w przypadku zastosowania nawiertki ZD stosuje się często przy sieci ulicznej 3. Głębokośd ułożenia przyłącza. Wysokośd przykrycia przewodu wodociągowego zależy od strefy klimatycznej. Polskę podzielono na 4 strefy klimatyczne i ustalono głębokośd przemarzania gruntu. 4. Przejście przez ścianę W miejscach przejścia przewodów wodociągowych przez przegrody budowlane i ławy fundamentowe powinny byd osadzone tuleje ochronne, przy czym w miejscach tych nie może byd połączeo rur. Przestrzeo między rurą a tuleją ochronną powinna byd wypełniona szczeliwem trwale elastycznym obojętnym chemicznie stosunku do tworzywa, z którego wykonana jest rura. Średnica tulei = d + 10 cm sposoby prowadzenia przewodów przez ścianę zewnętrzną W wypadku gdy połączenie wodociągowe jest na wysokości fundamentu wówczas w odległości około 1m od ściany zewnętrznej należy podnieśd przewód i ułożyd go nad fundamentem. Jeżeli ułożony płycej odcinek znajduje się w strefie przemarzania gruntu, to należy przewód zabezpieczyd przed możliwością zamarzania w nim wody. Zabezpieczenie takie może polegad na podniesieniu terenu nad odcinkiem płycej położonego przewodu. 5. Zestaw wodomierzowy Zestaw wodomierzowy powinien zaczynad się nie dalej niż 1 m od ściany zewnętrznej budynku. Należy zachowad odpowiednie odcinki proste przed i za wodomierzem Wysokośd montażu wodomierza nad podłogą optymalnie 60 cm, dopuszcza się między 30 -100 cm Przed i za wodomierzem powinna byd zainstalowana armatura zaporowa (zalecana jest armatura, która ma możliwośd całkowitego odsłonięcia przekroju poprzecznego przewodu wodociągowego) – za
(…)
… antyskażeniowy do wody pitnej z rewizją
do czyszczenia (gdy budynek jest podłączony do sieci
miejskiej )
Prowadzenie przewodów w budynku
1. Wysokośd prowadzenia przewodów w piwnicy
Przewody należy mocowad do elementów konstrukcji budynku
za pomocą uchwytów lub wsporników np. (rysunek poniżej)
2. Prowadzenie pionów
W obudowanych kanałach instalacyjnych szachtach
(przykrytych płytą gipsowo-kartonową) – należy…
