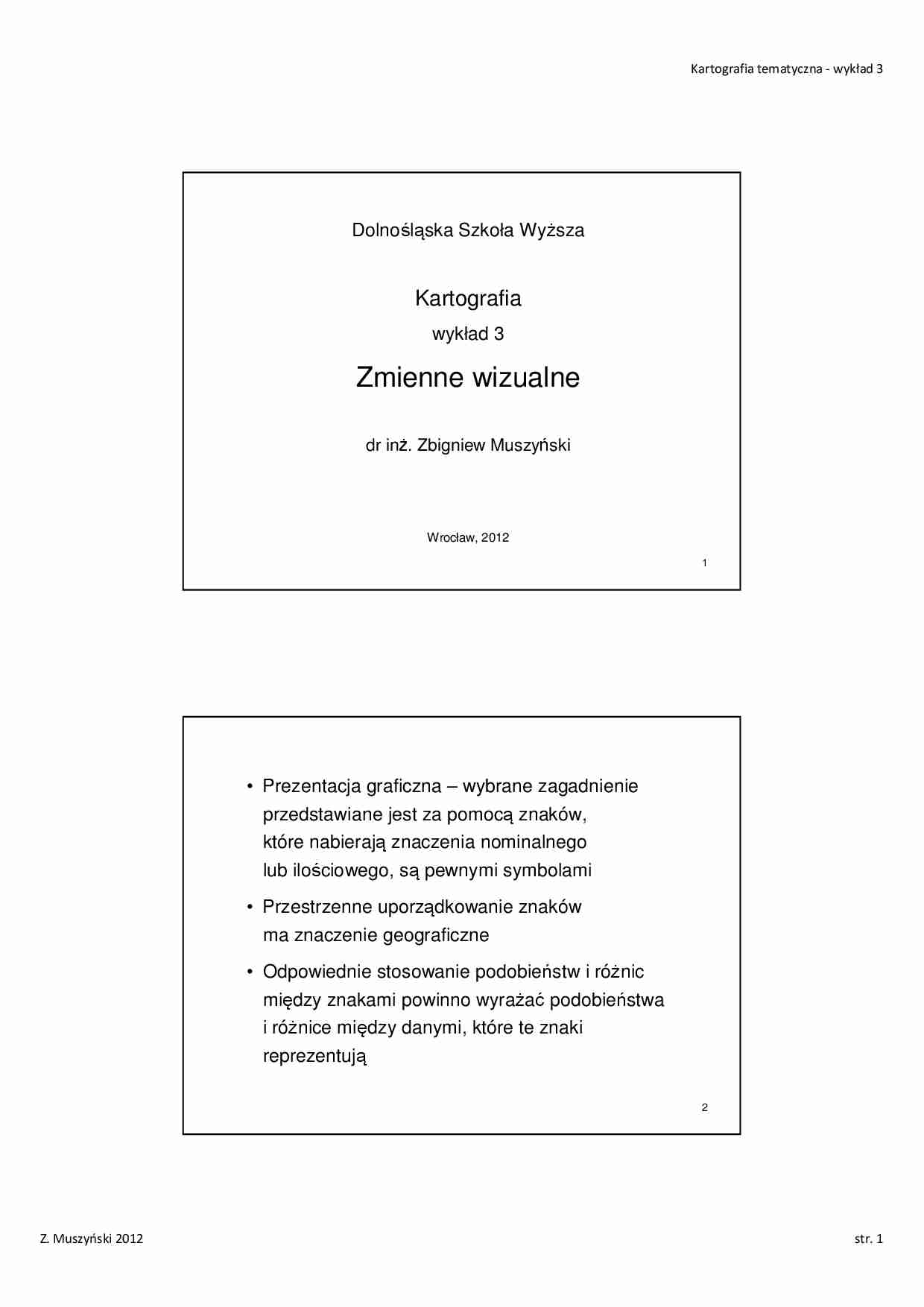

Kartografia tematyczna - wykład 3
Dolnośląska Szkoła Wyższa
Kartografia
wykład 3
Zmienne wizualne
dr inż. Zbigniew Muszyński
Wrocław, 2012
1
• Prezentacja graficzna – wybrane zagadnienie
przedstawiane jest za pomocą znaków,
które nabierają znaczenia nominalnego
lub ilościowego, są pewnymi symbolami
• Przestrzenne uporządkowanie znaków
ma znaczenie geograficzne
• Odpowiednie stosowanie podobieństw i różnic
między znakami powinno wyrażać podobieństwa
i różnice między danymi, które te znaki
reprezentują
2
Z. Muszyński 2012
str. 1
Kartografia tematyczna - wykład 3
•
Zmienne wizualne
a)
b)
c)
d)
e)
f)
•
kształt
wielkość
barwa
walor (jasność)
ziarnistość
kierunek (orientacja)
Kategorie znaków graficznych
a) punktowe
b) liniowe
c) powierzchniowe
3
4
Z. Muszyński 2012
str. 2
Kartografia tematyczna - wykład 3
5
•
Barwa
a) widmo widzialne
b) fizyczny aspekt barwy
6
Z. Muszyński 2012
str. 3
Kartografia tematyczna - wykład 3
c) atrybuty barwy
jasność
kolor
nasycenie
d) tworzenie barw
addytywne
subtraktywne
7
•
Użycie kolorów na mapach
a) wrażliwość
b) efekt plastyczny kolorów
c) ostrość widzenia
d) kontrast wzajemny
zielony na żółtym tle niebieskawy
zielony na niebieskim tle normalny
e) indywidualność kolorów
niebieski, zielony, żółty, czerwony, brązowy, biały, czarny
pomarańczowy
f) znaczenie symboliczne
g) asocjacje barwne
h) dobór barw
wykorzystanie kilku kolorów (szereg widmowy)
wykorzystanie walorów jednego koloru (najkorzystniejsze)
8
Z. Muszyński 2012
str. 4
Kartografia tematyczna - wykład 3
•
Desenie
a) liniowe
b) kropkowe
c) mieszane
d) negatywowe
lub pozytywowe
•
Cechy deseni (atrybuty)
a) tekstura
b) uporządkowanie
c) orientacja
d) walor
9
•
Zastosowanie deseni na mapach
a) kropkowa a liniowe
10
Z. Muszyński 2012
str. 5
Kartografia tematyczna - wykład 3
11
• Rozróżnialność wzrokowa:
a) liczba kategorii, które mogą być spostrzegane
na pierwszy rzut oka
zmienne
wielkość
jasność
ziarnistość
barwa
orientacja
kształt
punktowe
4
3
2
7
4
-
znaki
liniowe
4
4
4
7
2
-
powierzch.
5
5
5
8
12
Z. Muszyński 2012
str. 6
Kartografia tematyczna - wykład 3
Zamieszczone w opracowaniu
rysunki pochodzą
z następujących pozycji
literaturowych:
• Wrona J.: Podstawowe
metody kartografii
społeczno-gospodarczej,
Wydawnictwo AE w
Krakowie, Kraków 2004.
• Saliszczew K. A.:
Kartografia ogólna,
Wydawnictwo Naukowe
PWN, Warszawa 1998
• Kraak M-J., Ormeling F.:
Kartografia - wizualizacja
danych przestrzennych,
Wydawnictwo Naukowe
PWN, Warszawa 1998
• Robinson A., Sale R.,
Morrison J.: Podstawy
kartografii, Państwowe
Wydawnictwo Naukowe,
13
Warszawa 1968
14
Z. Muszyński 2012
str. 7
Kartografia tematyczna - wykład 3
15
Z. Muszyński 2012
str. 8
