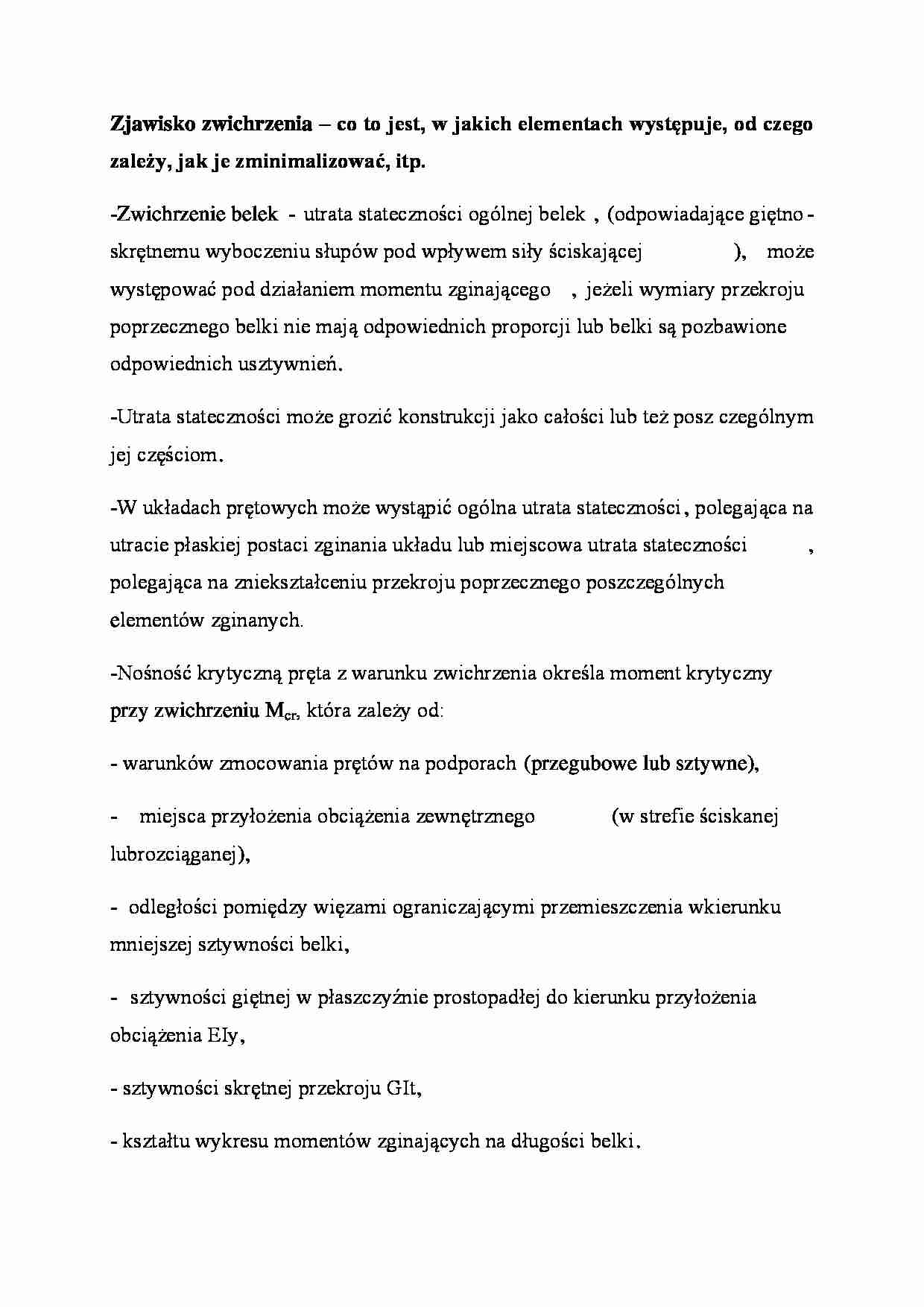

Zjawisko zwichrzenia - co to jest, w jakich elementach występuje, od czego zależy, jak je zminimalizować, itp.
-Zwichrzenie belek - utrata stateczności ogólnej belek, (odpowiadające giętno-skrętnemu wyboczeniu słupów pod wpływem siły ściskającej), może występować pod działaniem momentu zginającego, jeżeli wymiary przekroju poprzecznego belki nie mają odpowiednich proporcji lub belki są pozbawione odpowiednich usztywnień.
-Utrata stateczności może grozić konstrukcji jako całości lub też poszczególnym jej częściom.
-W układach prętowych może wystąpić ogólna utrata stateczności, polegająca na utracie płaskiej postaci zginania układu lub miejscowa utrata stateczności, polegająca na zniekształceniu przekroju poprzecznego poszczególnych elementów zginanych.
-Nośność krytyczną pręta z warunku zwichrzenia określa moment krytyczny przy zwichrzeniu Mcr, która zależy od: - warunków zmocowania prętów na podporach (przegubowe lub sztywne), - miejsca przyłożenia obciążenia zewnętrznego (w strefie ściskanej lubrozciąganej), - odległości pomiędzy więzami ograniczającymi przemieszczenia wkierunku mniejszej sztywności belki, - sztywności giętnej w płaszczyźnie prostopadłej do kierunku przyłożenia obciążenia EIy, - sztywności skrętnej przekroju GIt, - kształtu wykresu momentów zginających na długości belki.
Nie są narażone na zwichrzenie belki z odpowiednio stężonym pasem ściskanym, a ponadto belki o przekroju zamkniętym okrągłym lub (kwadratowym). -Można również przyjąć, że element nie jest narażony na zwichrzenie, jeśli rozstaw stężeń nie przekracza granicznej długości segmentu.
Rodzaje zabezpieczeń przed zwichrzeniem: - płytą żelbetową, której połączenie z belką zapewniają łączniki stalowe, -stropem gęstożebrowy Teriva, połączenie zapewniają belki kratowe stropu i nadbeton, -obetonowaniem belki stalowej
- stężeniem blachy fałdowej ściskanej strefy belki, - dobraniem odpowiedniego przekroju belki-pas ściskany stężamy sztywną tarczą, stosujemy punktowe usztywnienia boczne wykonane z kształtowników, stosujemy ściągi zabezpieczające boczne przemieszczenia przekroju
