Fragment notatki:

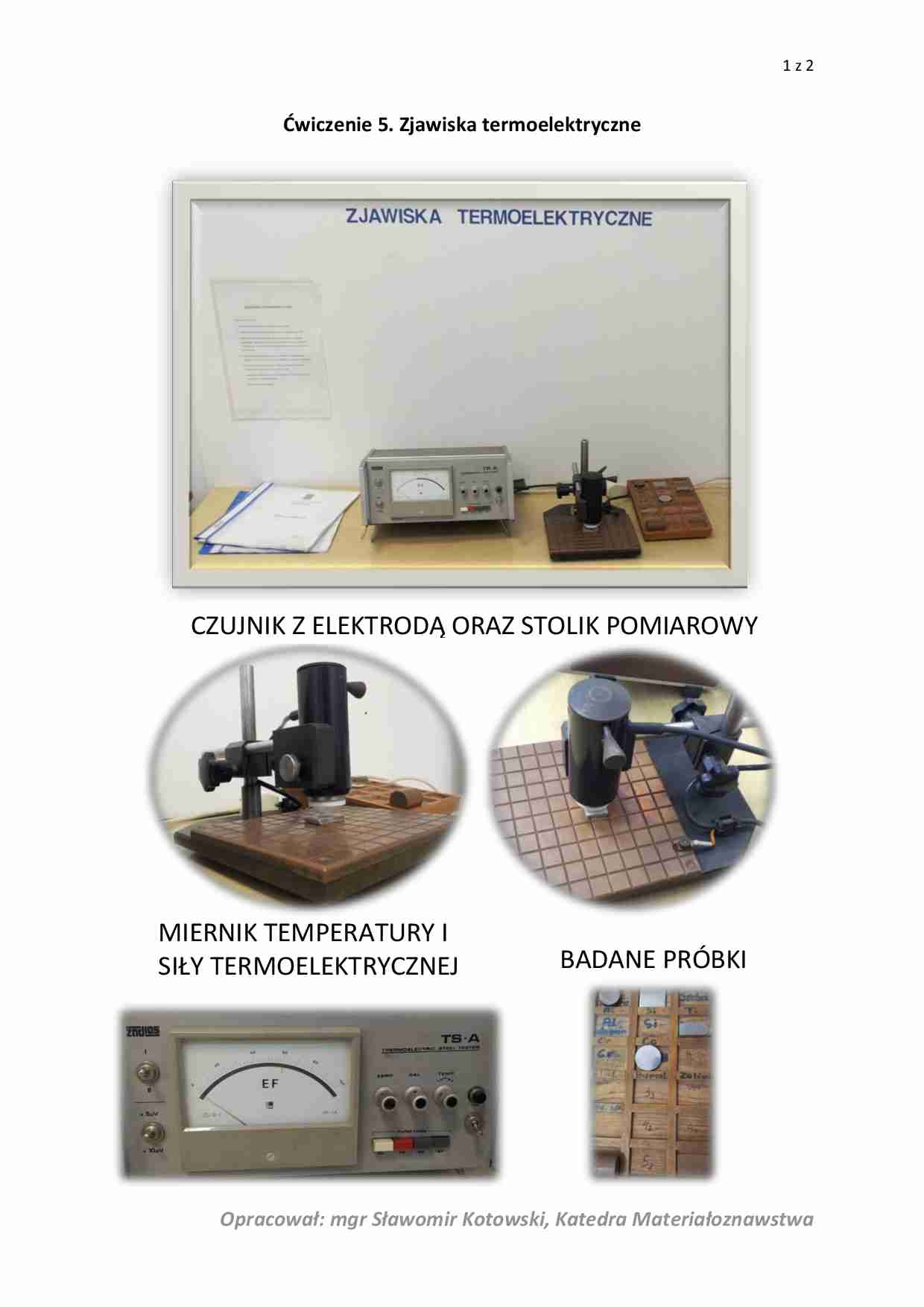

1 z 2    Opracował: mgr Sławomir Kotowski, Katedra Materiałoznawstwa    Ćwiczenie 5. Zjawiska termoelektryczne                             CZUJNIK Z ELEKTRODĄ ORAZ STOLIK POMIAROWY  MIERNIK TEMPERATURY I   SIŁY TERMOELEKTRYCZNEJ  BADANE PRÓBKI  2 z 2    Opracował: mgr Sławomir Kotowski, Katedra Materiałoznawstwa                   Instrukcja prowadzenia pomiarów:  1)  Włączyć układ do sieci ( tą czynność może wykonywać tylko prowadzący! ),  2)  Włączyć zasilanie miernika,  3)  Wybrać tryb pomiaru temperatury (przycisk „TP”),  4)  Ustalić aktualną (pokojową) temperaturę (pokrętło „TEMP”) i zanotować,  5)  Ustawić pokrętło „TEMP” na pozycji pionowej,  6)  Włączyć tryb pomiaru siły termoelektrycznej (przycisk „+EP” albo „-EP”),  7)  Przygotować próbkę do badania,  8)  Opuścić dźwignią ręczną elektrodę na maksymalnie 3 sekundy,  9)  Odczytać wartość podaną przez miernik i wymnożyć przez czynnik 5µV albo 10µV, w  zależności od wybranej opcji.   Przy problemach z odczytem, sprawdzić, czy przy opuszczonej dźwigni elektroda dotyka  próbki, przełączyć zakres pomiaru siły termoelektrycznej „5µV/10µV”, ew. przełączyć tryb  pomiaru siły termoelektrycznej „+EP”/„-EP”,  10) Odczekać min. 1 minutę, kontrolując wartość temperatury (przycisk „TP”),  11) Dla każdej próbki zrobić min. 3 pomiary siły termoelektrycznej – punkty 7) do 10),  12) Powtórzyć pomiary siły termoelektrycznej dla kolejnych dwóch próbek - punkty 6) do 11).   13) Wyłączyć układ z sieci ( tą czynność może wykonywać tylko prowadzący! ),  14)  Posprzątać za sobą układ doświadczalny!    Uwagi odnośnie ćwiczenia i sprawozdania:  Przeprowadźcie po trzy pomiary dla trzech różnych próbek. Nie ma próbek o różnej zawartości węgla,  więc odpada w sprawozdaniu sporządzenie wykresu zależności siły termoelektrycznej od zawartości  węgla w próbce. W sprawozdaniu („Cel ćwiczenia”) należy podać, że celem ćwiczenia było wykonanie  pomiaru siły termoelektrycznej dla trzech różnych materiałów. W punkcie „Przedstawienie wyników  przeprowadzonego doświadczenia i obliczenia” oblicza się średnią wartość siły termoelektrycznej dla  każdej próbki.   ZASILANIE  MIERNIKA  WYBÓR ZAKRESU  POMIARU SIŁY  TERMOELEKTRYCZNEJ  REGULACJA  TEMPERATURY  USTALENIE   POCZATKU „ZERA ”SKALI  TRYB POMIARU  TEMPERATURY  TRYB POMIARU SIŁY  TERMOELEKTRYCZNEJ  ... zobacz całą notatkę
