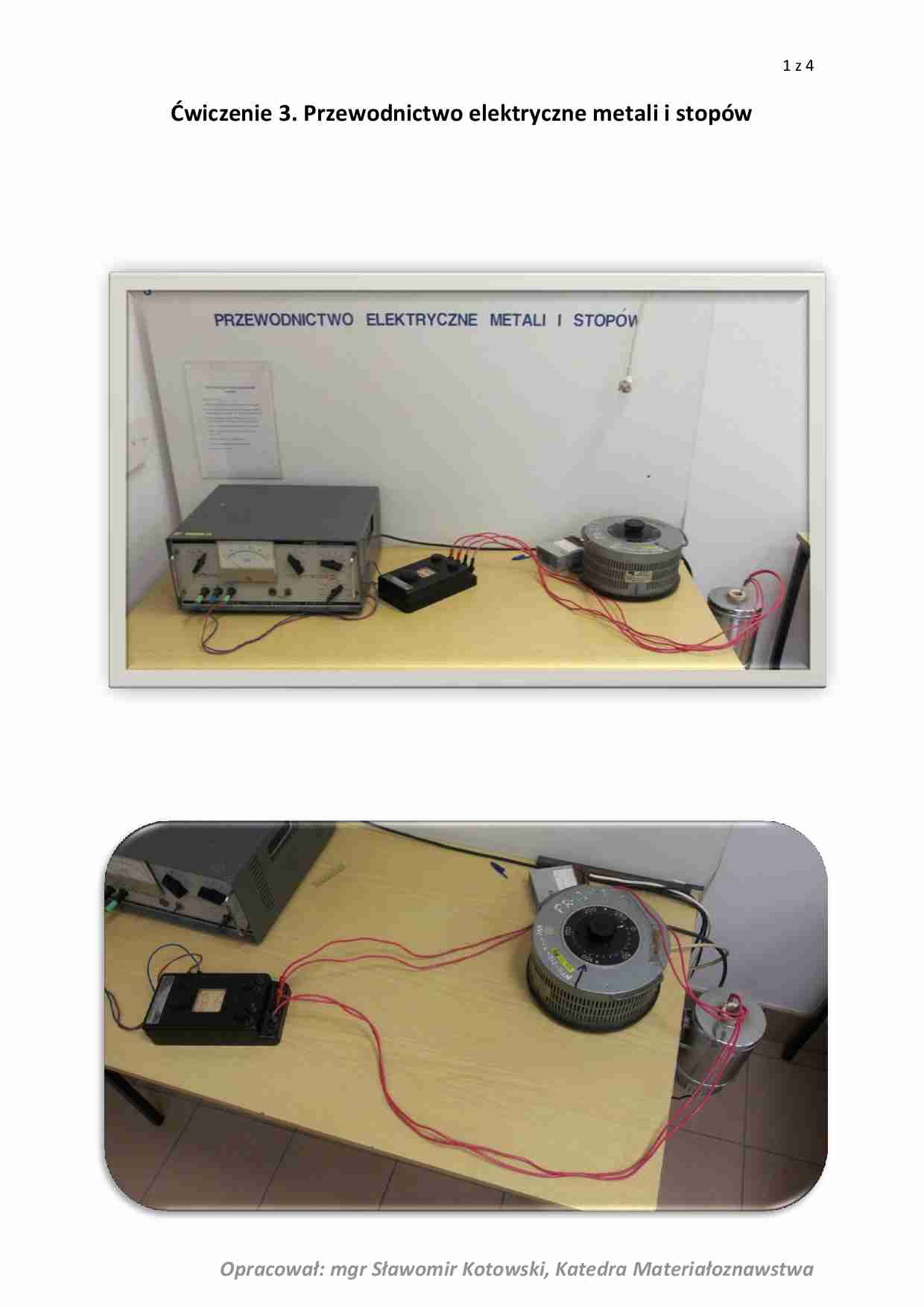

1 z 4 Opracował: mgr Sławomir Kotowski, Katedra Materiałoznawstwa Ćwiczenie 3. Przewodnictwo elektryczne metali i stopów 2 z 4 Opracował: mgr Sławomir Kotowski, Katedra Materiałoznawstwa PIEC OPOROWY MOSTEK WHEATSTONE’A MIERNIK TEMPERATURY AUTOTRANSFORMATOR 3 z 4 Opracował: mgr Sławomir Kotowski, Katedra Materiałoznawstwa BADANE PRÓBKI ZASILACZ MOSTKA WHEATSTONE’A 4 z 4 Opracował: mgr Sławomir Kotowski, Katedra Materiałoznawstwa Instrukcja obsługi mostka Wheatstone’a: 1) Wciskamy czerwony przycisk oznaczony literą „G”, 2) Regulujemy dolnym czarnym pokrętłem w ten sposób, aby górna wskazówka ustawiła się na pozycji 0, 3) Wartość rezystancji odczytujemy na dolnej podziałce – mnożymy ją przez czynnik ustawiony górnym, prawym pokrętłem. Rezystancja podana jest w Ohmach. Instrukcja prowadzenia pomiarów: 1) Włączyć układ do sieci ( tą czynność może wykonywać tylko prowadzący! ), 2) Odczytujemy wartość rezystancji (mostek Wheatstone’a) dla temperatury pokojowej, 3) Wkładamy próbkę do pieca i izolujemy włókniną ceramiczną ( tą czynność może wykonywać tylko prowadzący! ), 4) Zapisujemy wartość rezystancji (mostek Wheatstone’a) i temperatury (miernik temperatury) aż próbka osiągnie wartość 180°C, co 20 oC, 5) Wyłączmy zasilanie pieca oporowego na autotransformatorze. Próbka zaczyna się ochładzać. 6) Zapisujemy wartość rezystancji (mostek Wheatstone’a) i temperatury (miernik temperatury) co 10 oC. Pomiary prowadzimy do końca zajęć, 7) Wyłączyć układ z sieci ( tą czynność może wykonywać tylko prowadzący! ), 8) Posprzątać za sobą układ doświadczalny! MOSTEK WHEATSTONE’A
