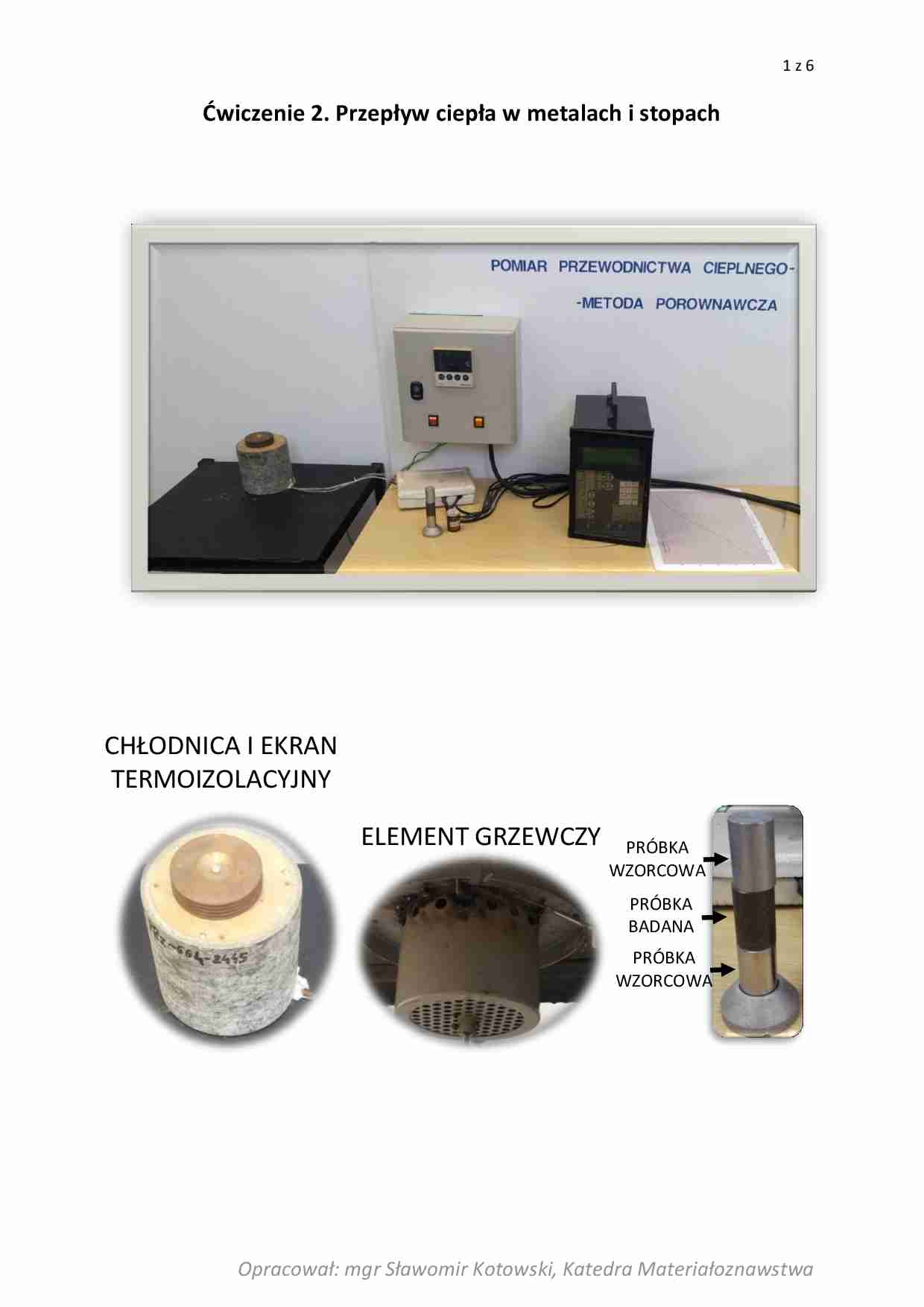

1 z 6 Opracował: mgr Sławomir Kotowski, Katedra Materiałoznawstwa Ćwiczenie 2. Przepływ ciepła w metalach i stopach CHŁODNICA I EKRAN TERMOIZOLACYJNY ELEMENT GRZEWCZY PRÓBKA BADANA PRÓBKA WZORCOWA PRÓBKA WZORCOWA 2 z 6 Opracował: mgr Sławomir Kotowski, Katedra Materiałoznawstwa PANEL STEROWANIA REJESTRATOR WIELOKANAŁOWY Temperatura aktualna Temperatura docelowa PANEL STEROWANIA 3 z 6 Opracował: mgr Sławomir Kotowski, Katedra Materiałoznawstwa Instrukcja obsługi panelu sterowania: 1) Włączyć czerwony i pomarańczowy przycisk, 2) - wejść do trybu ustawiania temperatury, 3) Ustawić docelową temperaturę, a. – ustalanie cyfry, którą się aktualnie ustawia, b. - zwiększanie i zmniejszanie wartości ustalonej cyfry, 4) - wyjść z trybu ustawiania temperatury. 4 z 6 Opracował: mgr Sławomir Kotowski, Katedra Materiałoznawstwa Instrukcja obsługi rejestratora wielokanałowego: 1) Włączyć zasilanie rejestratora, 2) Wejść do menu „*” – klawisze „#”, „9” służą do poruszania się po menu, 3) Wybrać opcję 1 - „Wybór termopary”, 4) Potwierdzić wybór „*”, 5) Wybrać opcję „NiCr-Ni” (rodzaj termopary), 6) Potwierdzić wybór „*”, 7) Wybrać opcję 0 (pomiar i zapis), 8) Potwierdzić wybór „*”. T5 T3 T1 T2 T4 T6 5 z 6 Opracował: mgr Sławomir Kotowski, Katedra Materiałoznawstwa WYKR ES ZA LE ŻN O ŚCI WSPÓ ŁC ZYN N IK A P R ZEWO DN IC TWA C IEP LNEG O MATE R IAŁU WZORCO WEGO O D TEMP ER ATU R Y 6 z 6 Opracował: mgr Sławomir Kotowski, Katedra Materiałoznawstwa Instrukcja prowadzenia pomiarów: 1) Włączyć układ do sieci ( tą czynność może wykonywać tylko prowadzący! ), 2) Włączyć panel sterujący i rejestrator wielokanałowy, 3) Ustawić rejestrator wielokanałowy, 4) Ustawić na panelu sterującym temperaturę elementu grzejnego na 200 oC, 5) Poczekać aż przepływ ciepła w próbce badanej będzie stacjonarny (gradienty temperatur na
