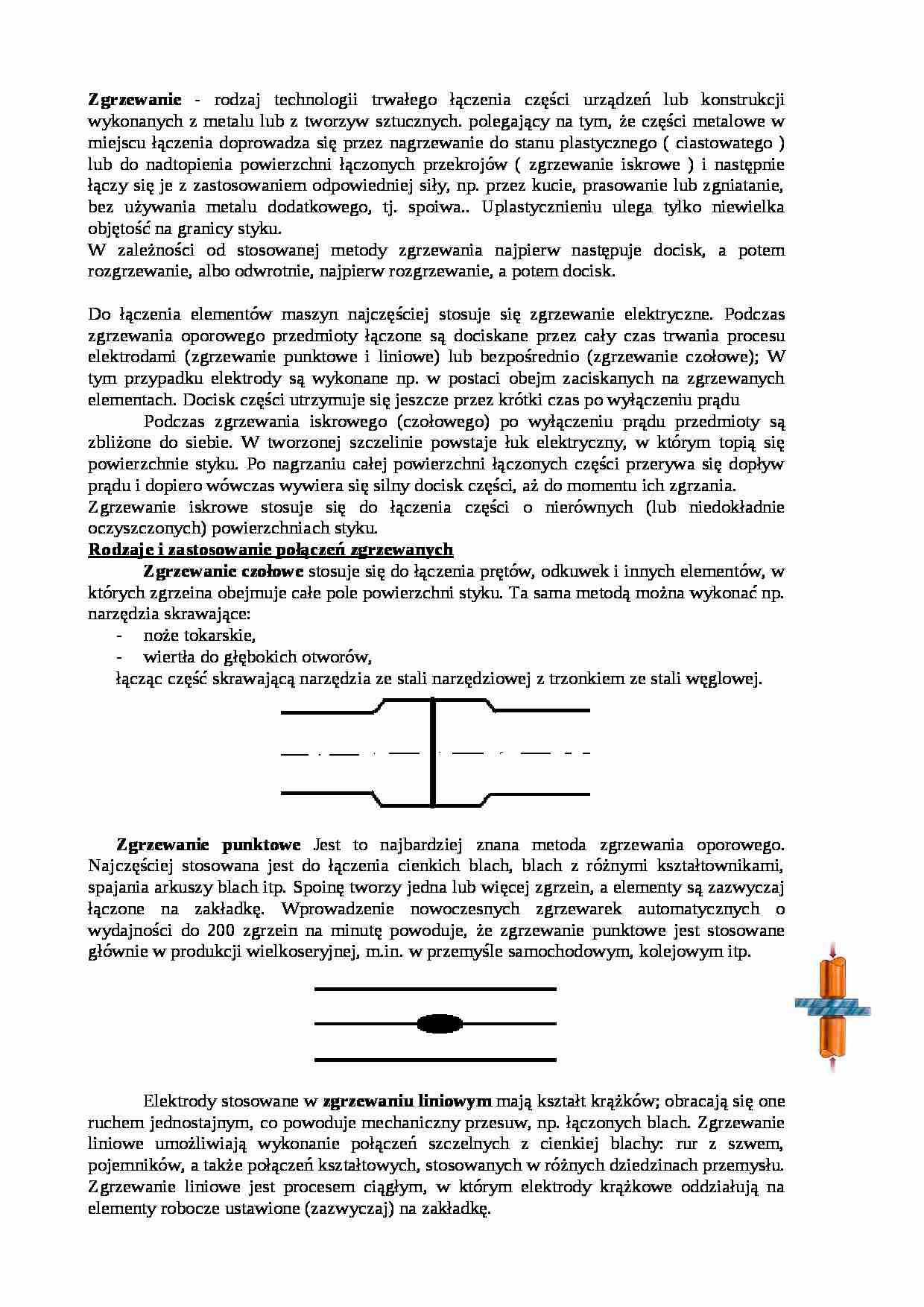

Zgrzewanie - rodzaj technologii trwałego łączenia części urządzeń lub konstrukcji wykonanych z metalu lub z tworzyw sztucznych. polegający na tym, że części metalowe w miejscu łączenia doprowadza się przez nagrzewanie do stanu plastycznego ( ciastowatego ) lub do nadtopienia powierzchni łączonych przekrojów ( zgrzewanie iskrowe ) i następnie łączy się je z zastosowaniem odpowiedniej siły, np. przez kucie, prasowanie lub zgniatanie, bez używania metalu dodatkowego, tj. spoiwa.. Uplastycznieniu ulega tylko niewielka objętość na granicy styku. W zależności od stosowanej metody zgrzewania najpierw następuje docisk, a potem rozgrzewanie, albo odwrotnie, najpierw rozgrzewanie, a potem docisk.
Do łączenia elementów maszyn najczęściej stosuje się zgrzewanie elektryczne. Podczas zgrzewania oporowego przedmioty łączone są dociskane przez cały czas trwania procesu elektrodami (zgrzewanie punktowe i liniowe) lub bezpośrednio (zgrzewanie czołowe); W tym przypadku elektrody są wykonane np. w postaci obejm zaciskanych na zgrzewanych elementach. Docisk części utrzymuje się jeszcze przez krótki czas po wyłączeniu prądu
Podczas zgrzewania iskrowego (czołowego) po wyłączeniu prądu przedmioty są zbliżone do siebie. W tworzonej szczelinie powstaje łuk elektryczny, w którym topią się powierzchnie styku. Po nagrzaniu całej powierzchni łączonych części przerywa się dopływ prądu i dopiero wówczas wywiera się silny docisk części, aż do momentu ich zgrzania.
Zgrzewanie iskrowe stosuje się do łączenia części o nierównych (lub niedokładnie oczyszczonych) powierzchniach styku.
Rodzaje i zastosowanie połączeń zgrzewanych
Zgrzewanie czołowe stosuje się do łączenia prętów, odkuwek i innych elementów, w których zgrzeina obejmuje całe pole powierzchni styku. Ta sama metodą można wykonać np. narzędzia skrawające: noże tokarskie, wiertła do głębokich otworów, łącząc część skrawającą narzędzia ze stali narzędziowej z trzonkiem ze stali węglowej.
Zgrzewanie punktowe Jest to najbardziej znana metoda zgrzewania oporowego. Najczęściej stosowana jest do łączenia cienkich blach, blach z różnymi kształtownikami, spajania arkuszy blach itp. Spoinę tworzy jedna lub więcej zgrzein, a elementy są zazwyczaj łączone na zakładkę. Wprowadzenie nowoczesnych zgrzewarek automatycznych o wydajności do 200 zgrzein na minutę powoduje, że zgrzewanie punktowe jest stosowane głównie w produkcji wielkoseryjnej, m.in. w przemyśle samochodowym, kolejowym itp.
Elektrody stosowane w zgrzewaniu liniowym mają kształt krążków; obracają się one ruchem jednostajnym, co powoduje mechaniczny przesuw, np. łączonych blach. Zgrzewanie liniowe umożliwiają wykonanie połączeń szczelnych z cienkiej blachy: rur z szwem, pojemników, a także połączeń kształtowych, stosowanych w różnych dziedzinach przemysłu. Zgrzewanie liniowe jest procesem ciągłym, w którym elektrody krążkowe oddziałują na elementy robocze ustawione (zazwyczaj) na zakładkę.
(…)
…, rynien, pojemników, cienkościennych zbiorników, czy rurociągów. Najczęściej łączonymi metalami z użyciem lutowania miękkiego są stal, miedź, cynk, mosiądz i ich stopy. Lutowie miękkie posiada najczęściej zakres topliwości w temperaturach 183-280°C. Najczęściej stosowanymi metalami w spoiwach są stopy, w których skład wchodzi cyna, bizmut, antymon, kadm i śladowe ilości innych metali. Rodzaje:
lutowanie…
… podczas lutowania ma zastosowanie boraks. Lutami twardymi są miedź lub stopy miedzi (mosiądze, brązy, stopy miedzi z fosforem, srebrem, krzemem, manganem), stopy srebra z miedzią, cynkiem i in. oraz prawie czysty nikiel z dodatkiem manganu.
Rodzaje: lutowanie gazowe
lutowanie elektryczne oporowe i indukcyjne
lutowanie piecowe lutowanie kąpielowe Topnik to substancja chemiczna obniżająca temperaturę topnienia…
… są stopami cyny, antymonu i ołowiu o temperaturze topnienia 183÷300°C. Stosuje się również luty niskotopliwe przeznaczone do łączenia materiałów o niskiej temperaturze topnienia lub elementów, które nie powinny się nagrzewać podczas lutowania.
Luty twarde są stopami miedzi z cynkiem i innymi składnikami. Rozróżnia się luty twarde łatwo topliwe i trudno topliwe Luty szlachetne są stopami srebra, miedzi…
… masie) wykonuje ruch obrotowy dookoła swojej osi. Inne rozwiązania przewidują jednoczesny ruch obu łączonych części w przeciwnych kierunkach albo ruch części pośredniczącej (łącznika) w łączeniu, stykającej się jednocześnie z dwoma właściwymi częściami łączonymi . Lutowanie - metoda łączenia elementów metalowych za pomocą spoiny z metalu o temperaturze topnienia niższej niż metali łączonych elementów…
