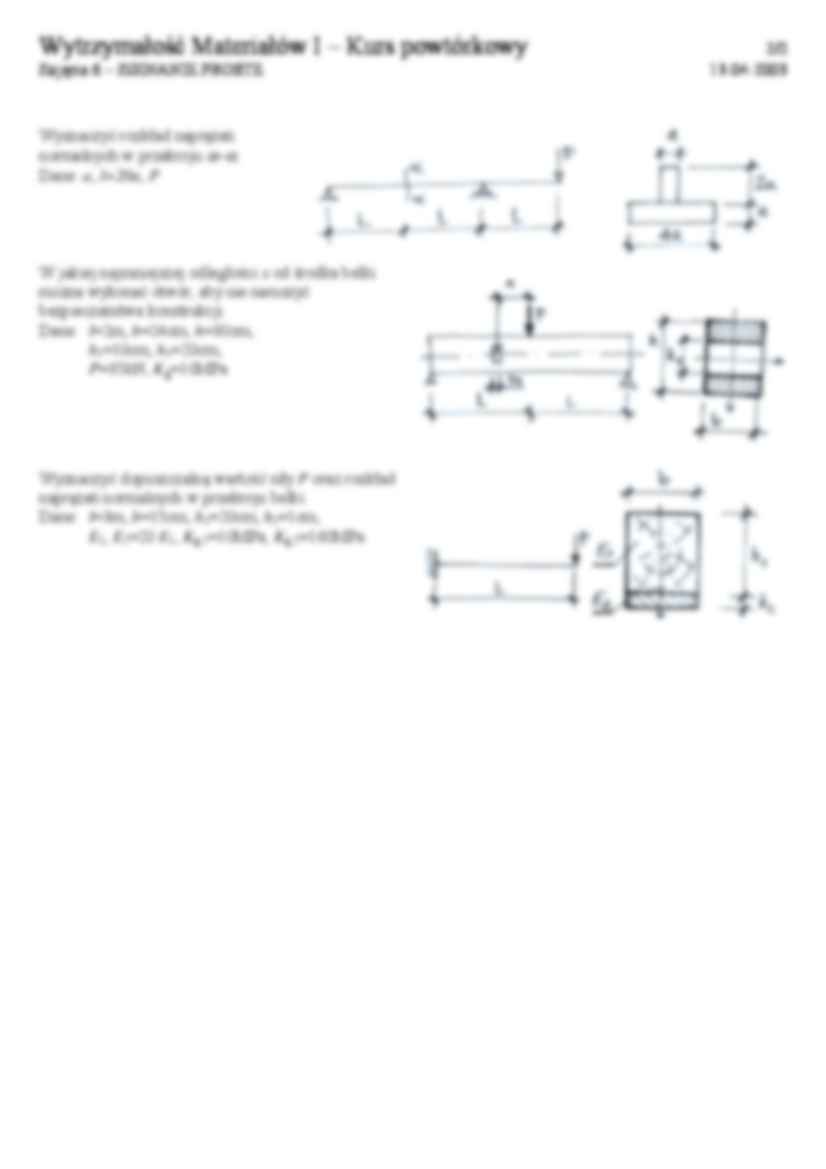

Wytrzymałość Materiałów I – Kurs powtórkowy
Zajęcia 6 – ZGINANIE PROSTE
Znamy z semestru zimowego
Naprężenia normalne – σ x =
My
Jy
z
Naprężenia maksymalne – σ x max =
My
Jy
zmax =
My
Wy
,
gdzie Wy – wskaźnik przekroju na zginanie
Wymiarowanie metodą naprężeń dopuszczalnych (MND) – σ x ≤ K g
Maksymalny moment przenoszony przez przekrój zginany – M max = W y ⋅K g
Przykładowe zadania
Porównać nośność na zginanie belek zginanych o przekroju złożonym
z trzech prostokątów o wymiarach 3a x 1a
Jak zmieni się nośność
belki na zginanie, jeżeli
obrócimy ją o kąt:
A) 45O
B) 90O
Wyznaczyć średnicę belki o przekroju
kołowym obciążonej jak na rysunku.
Dane: q, l, Kg
1/2
13-04-2003
Wytrzymałość Materiałów I – Kurs powtórkowy
Zajęcia 6 – ZGINANIE PROSTE
Wyznaczyć rozkład naprężeń
normalnych w przekroju α–α.
Dane: a, l=20a, P
W jakiej najmniejszej odległości x od środka belki
można wykonać otwór, aby nie naruszyć
bezpieczeństwa konstrukcji.
Dane: l=2m, b=24cm, h=30cm,
b1=10cm, h1=20cm,
P=35kN, Kg=10MPa.
Wyznaczyć dopuszczalną wartość siły P oraz rozkład
naprężeń normalnych w przekroju belki.
Dane: l=3m, b=15cm, h1=20cm, h2=1cm,
E1, E2=20 E1, Kg 1=10MPa, Kg 2=160MPa.
2/2
13-04-2003
