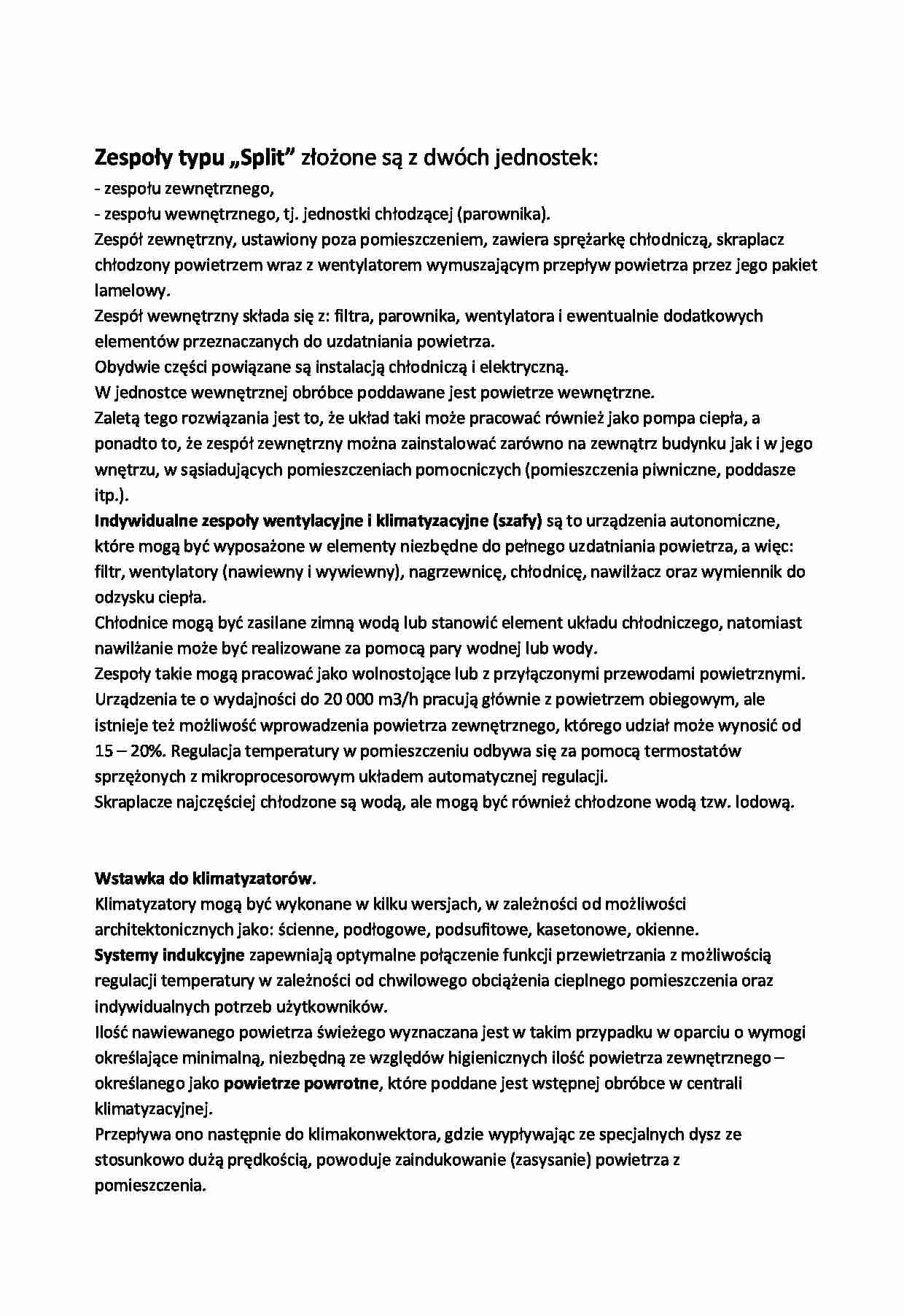

Zespoły typu „Split” złożone są z dwóch jednostek: - zespołu zewnętrznego, - zespołu wewnętrznego, tj. jednostki chłodzącej (parownika). Zespół zewnętrzny, ustawiony poza pomieszczeniem, zawiera sprężarkę chłodniczą, skraplacz chłodzony powietrzem wraz z wentylatorem wymuszającym przepływ powietrza przez jego pakiet lamelowy. Zespół wewnętrzny składa się z: filtra, parownika, wentylatora i ewentualnie dodatkowych elementów przeznaczanych do uzdatniania powietrza. Obydwie części powiązane są instalacją chłodniczą i elektryczną. W jednostce wewnętrznej obróbce poddawane jest powietrze wewnętrzne. Zaletą tego rozwiązania jest to, że układ taki może pracować również jako pompa ciepła, a ponadto to, że zespół zewnętrzny można zainstalować zarówno na zewnątrz budynku jak i w jego wnętrzu, w sąsiadujących pomieszczeniach pomocniczych (pomieszczenia piwniczne, poddasze itp.). Indywidualne zespoły wentylacyjne i klimatyzacyjne (szafy) są to urządzenia autonomiczne, które mogą być wyposażone w elementy niezbędne do pełnego uzdatniania powietrza, a więc: filtr, wentylatory (nawiewny i wywiewny), nagrzewnicę, chłodnicę, nawilżacz oraz wymiennik do odzysku ciepła. Chłodnice mogą być zasilane zimną wodą lub stanowić element układu chłodniczego, natomiast nawilżanie może być realizowane za pomocą pary wodnej lub wody. Zespoły takie mogą pracować jako wolnostojące lub z przyłączonymi przewodami powietrznymi. Urządzenia te o wydajności do 20 000 m3/h pracują głównie z powietrzem obiegowym, ale istnieje też możliwość wprowadzenia powietrza zewnętrznego, którego udział może wynosić od 15 – 20%. Regulacja temperatury w pomieszczeniu odbywa się za pomocą termostatów sprzężonych z mikroprocesorowym układem automatycznej regulacji. Skraplacze najczęściej chłodzone są wodą, ale mogą być również chłodzone wodą tzw. lodową. Wstawka do klimatyzatorów . Klimatyzatory mogą być wykonane w kilku wersjach, w zależności od możliwości architektonicznych jako: ścienne, podłogowe, podsufitowe, kasetonowe, okienne. Systemy indukcyjne zapewniają optymalne połączenie funkcji przewietrzania z możliwością regulacji temperatury w zależności od chwilowego obciążenia cieplnego pomieszczenia oraz indywidualnych potrzeb użytkowników. Ilość nawiewanego powietrza świeżego wyznaczana jest w takim przypadku w oparciu o wymogi określające minimalną, niezbędną ze względów higienicznych ilość powietrza zewnętrznego – określanego jako powietrze powrotne
... zobacz całą notatkę
