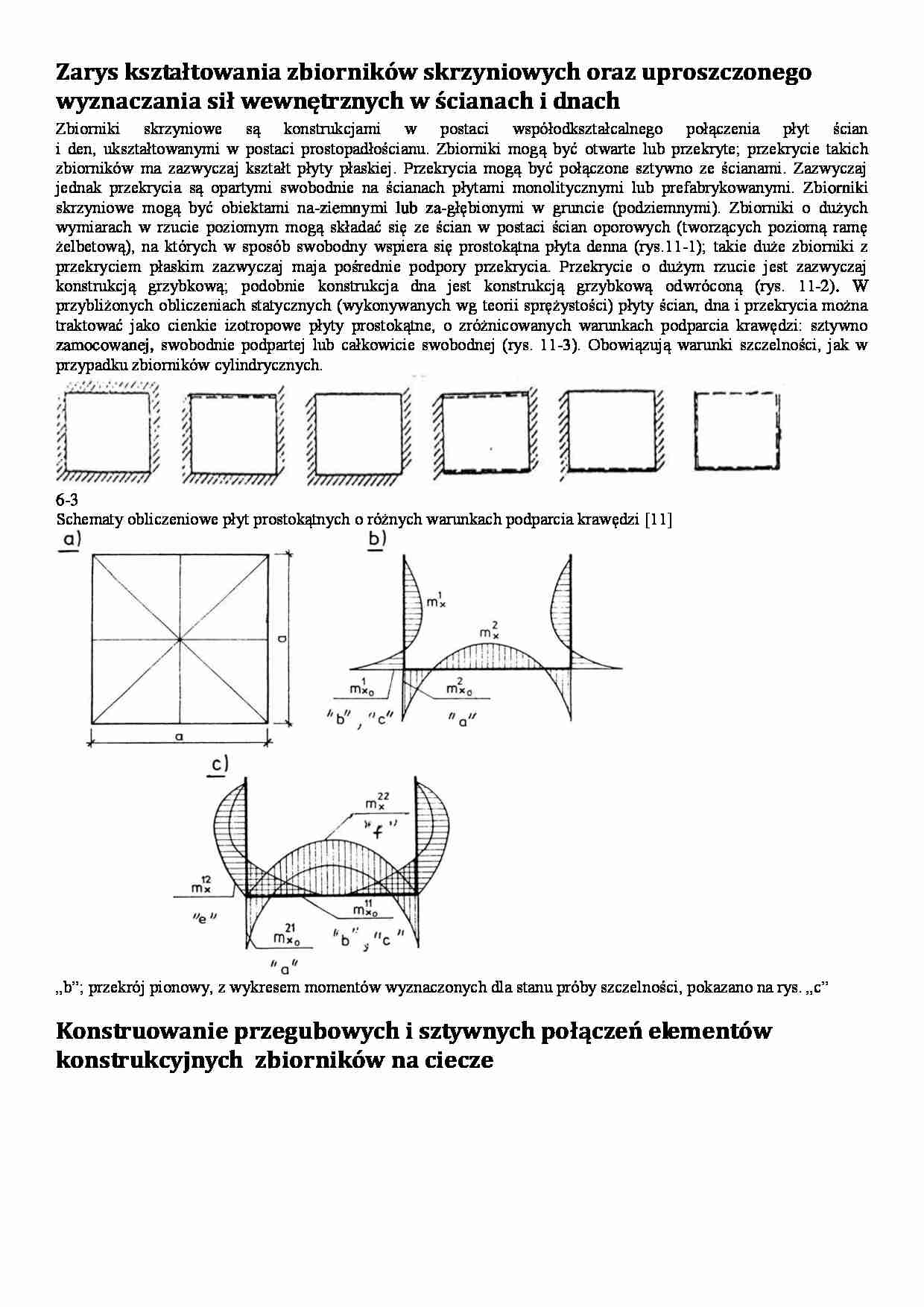

Zarys kształtowania zbiorników skrzyniowych oraz uproszczonego
wyznaczania sił wewnętrznych w ścianach i dnach
Zbiorniki skrzyniowe są konstrukcjami w postaci współodkształcalnego połączenia płyt ścian
i den, ukształtowanymi w postaci prostopadłościanu. Zbiorniki mogą być otwarte lub przekryte; przekrycie takich
zbiorników ma zazwyczaj kształt płyty płaskiej. Przekrycia mogą być połączone sztywno ze ścianami. Zazwyczaj
jednak przekrycia są opartymi swobodnie na ścianach płytami monolitycznymi lub prefabrykowanymi. Zbiorniki
skrzyniowe mogą być obiektami na-ziemnymi lub za-głębionymi w gruncie (podziemnymi). Zbiorniki o dużych
wymiarach w rzucie poziomym mogą składać się ze ścian w postaci ścian oporowych (tworzących poziomą ramę
żelbetową), na których w sposób swobodny wspiera się prostokątna płyta denna (rys.11-1); takie duże zbiorniki z
przekryciem płaskim zazwyczaj maja pośrednie podpory przekrycia. Przekrycie o dużym rzucie jest zazwyczaj
konstrukcją grzybkową; podobnie konstrukcja dna jest konstrukcją grzybkową odwróconą (rys. 11-2). W
przybliżonych obliczeniach statycznych (wykonywanych wg teorii sprężystości) płyty ścian, dna i przekrycia można
traktować jako cienkie izotropowe płyty prostokątne, o zróżnicowanych warunkach podparcia krawędzi: sztywno
zamocowanej, swobodnie podpartej lub całkowicie swobodnej (rys. 11-3). Obowiązują warunki szczelności, jak w
przypadku zbiorników cylindrycznych.
6-3
Schematy obliczeniowe płyt prostokątnych o różnych warunkach podparcia krawędzi [11]
„b”; przekrój pionowy, z wykresem momentów wyznaczonych dla stanu próby szczelności, pokazano na rys. „c”
Konstruowanie przegubowych i sztywnych połączeń elementów
konstrukcyjnych zbiorników na ciecze
6-4
Typowe zbrojenie pionowych naroży zbiorników prostokątnych w miejscu połączenia: a) dwóch ścian;
b) czterech ścian; c) i d) trzech ścian [3]
6-5
Przegubowe połączenie z ławą fundamentowa bocznej ściany zbiornika prostokątnego o wymiarach odpowiadających
płycie dwukierunkowo zbrojonej: „1” - asfalt; „2” - glina; „3” - pakuły smołowane;
„4” - beton podkładowo - wyrównawczy; „5” - płyta denna [6]
6-6
Przykładowe rozwiązania uszczelnień: przerw roboczych; b) dylatacji dna; c) dylatacji ścian zbiorników
prostokątnych; „1” - wkładki uszczelniające; „2” - asfalt; „3” - papa; „4” - przerwa robocza; „5” - blacha ołowiana;
„6” - blacha miedziana; „7” - sznur smołowy; „8” - wkładka elastyczna [11]
Zarys zasad zestawiania obciążeń w obliczeniach naziemnych i
zagłębionych okrągłych i skrzyniowych zbiornikach na ciecze
5-5
Ekstremalne stany konstrukcji zbiornika: a) „I” stan - „próba wodna”; b) „II” stan - „remontowo - budowlany”; 1ciężar własny przekrycia; 2 - ciężar własny przekrycia oraz obciążenie nasypem (ciężar własny zasypki oraz
obciążenie zewnętrzne naziomu) [11]
5-6
Przykład odkrytego zagłębionego zbiornika cylindrycznego, z zaznaczonymi obciążeniami w „I” i „II” stanie
konstrukcji [11]
