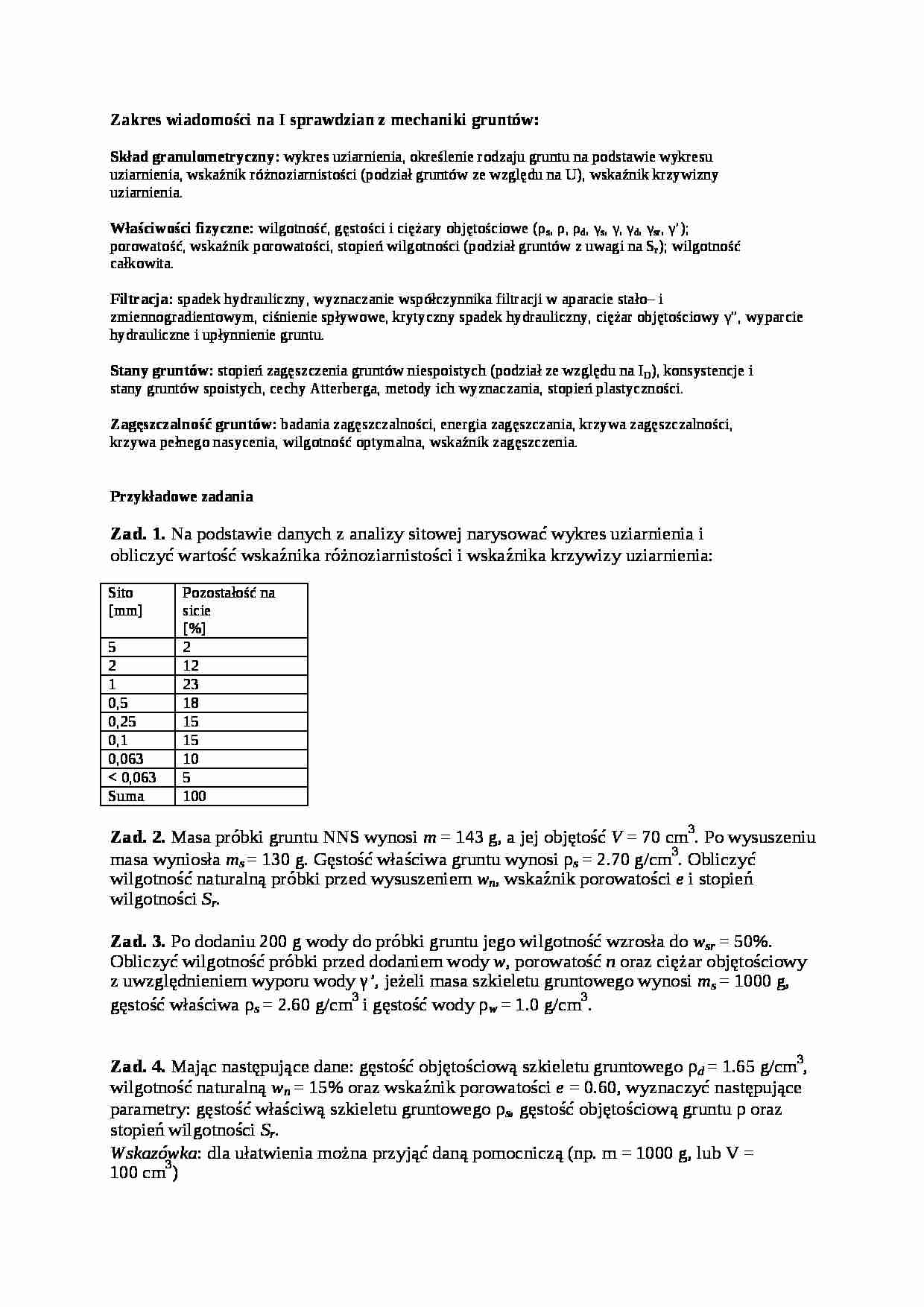

Zakres wiadomości na I sprawdzian z mechaniki gruntów:
Skład granulometryczny: wykres uziarnienia, określenie rodzaju gruntu na podstawie wykresu uziarnienia, wskaźnik różnoziarnistości (podział gruntów ze względu na U), wskaźnik krzywizny uziarnienia.
Właściwości fizyczne: wilgotność, gęstości i ciężary objętościowe (ρs, ρ, ρd, γs, γ, γd, γsr, γ'); porowatość, wskaźnik porowatości, stopień wilgotności (podział gruntów z uwagi na Sr); wilgotność całkowita.
Filtracja: spadek hydrauliczny, wyznaczanie współczynnika filtracji w aparacie stało- i zmiennogradientowym, ciśnienie spływowe, krytyczny spadek hydrauliczny, ciężar objętościowy γ”, wyparcie hydrauliczne i upłynnienie gruntu.
Stany gruntów: stopień zagęszczenia gruntów niespoistych (podział ze względu na ID), konsystencje i stany gruntów spoistych, cechy Atterberga, metody ich wyznaczania, stopień plastyczności.
Zagęszczalność gruntów: badania zagęszczalności, energia zagęszczania, krzywa zagęszczalności, krzywa pełnego nasycenia, wilgotność optymalna, wskaźnik zagęszczenia.
Przykładowe zadania
Zad. 1. Na podstawie danych z analizy sitowej narysować wykres uziarnienia i obliczyć wartość wskaźnika różnoziarnistości i wskaźnika krzywizy uziarnienia:
Sito
[mm]
Pozostałość na
sicie
[%]
5
2
2
12
1
23
0,5
18
0,25
15
0,1
15
0,063
10
(…)
… stateczności n dna zbiornika za budowlą piętrzącą ze względu na zjawisko kurzawki. Obliczenia wykonać metodą najkrótszej drogi filtracji i równomiernego rozkładu spadku hydraulicznego wzdłuż drogi filtracji.
Obliczyć wartości ciężaru objętościowego gruntu z uwzględnieniem ciśnienia spływowego γ” w punktach A i B
A B
Zad. 9. O ile należy obniżyć zwierciadło wody gruntowej za ścianką szczelną wokół wykopu…
