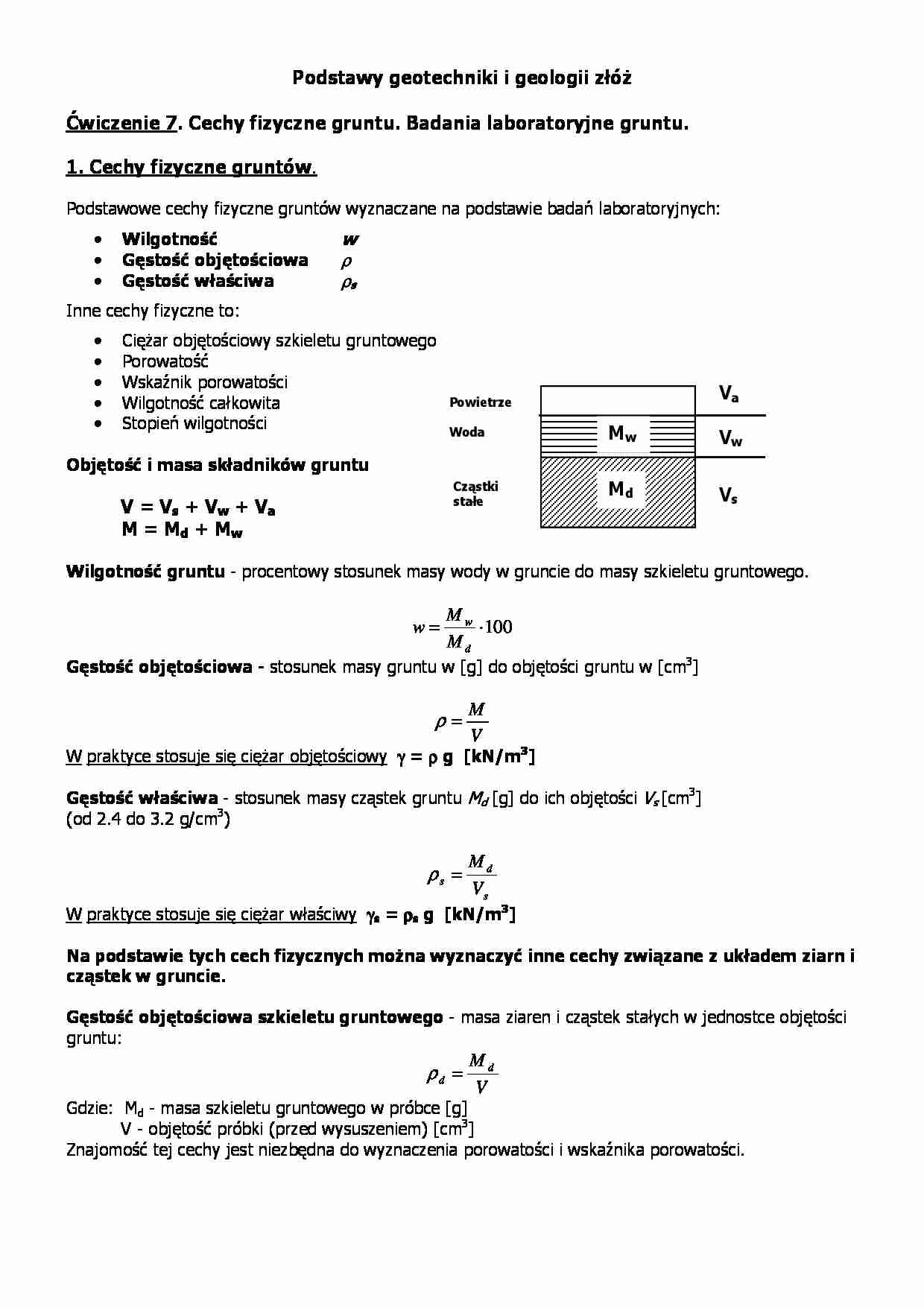

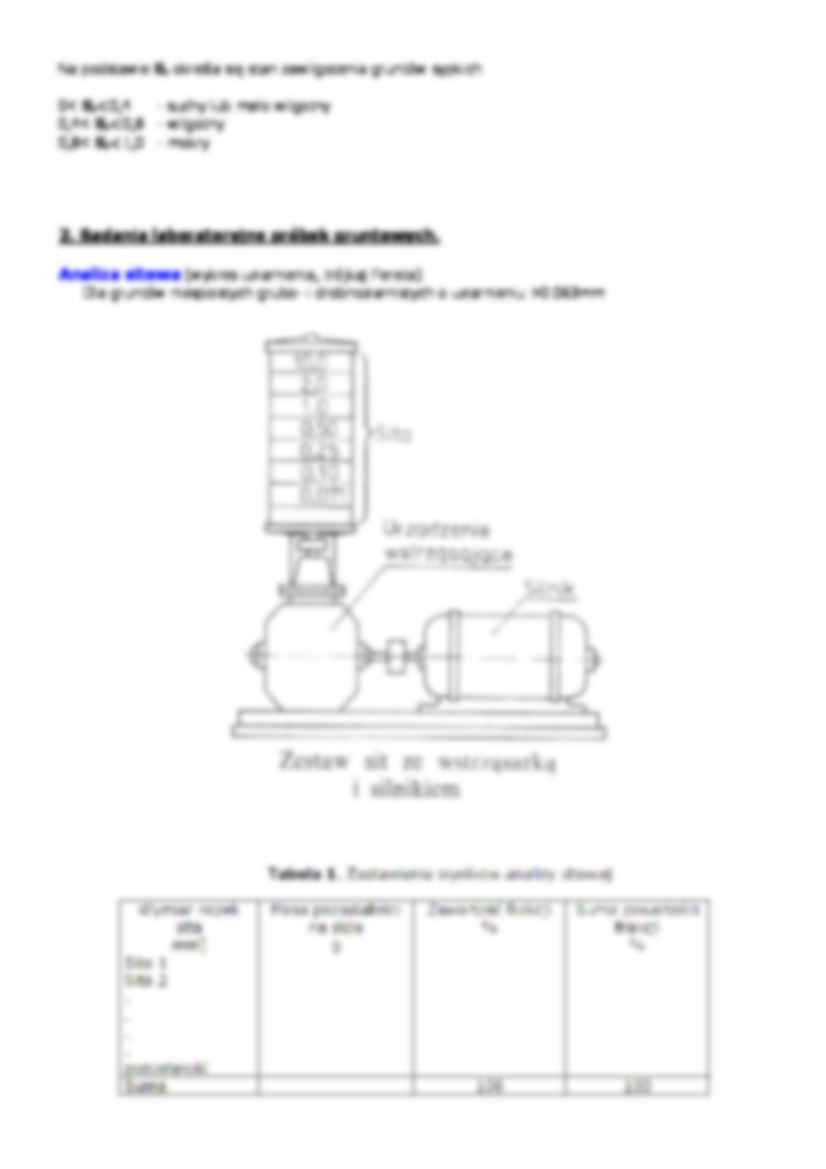

Geotechnika - ćwiczenie 7 - strona 1 Geotechnika - ćwiczenie 7 - strona 2 Geotechnika - ćwiczenie 7 - strona 3

Fragment notatki:

Podstawy geotechniki i geologii złóŜ    Ćwiczenie 7. Cechy fizyczne gruntu. Badania laboratoryjne gruntu.     1. Cechy fizyczne gruntów.    Podstawowe cechy fizyczne gruntów wyznaczane na podstawie badań laboratoryjnych:  •  Wilgotność      w  •  Gęstość objętościowa  ρ  •  Gęstość właściwa    ρ s  Inne cechy fizyczne to:  •  CięŜar objętościowy szkieletu gruntowego  •  Porowatość  •  Wskaźnik porowatości  •  Wilgotność całkowita  •  Stopień wilgotności    Objętość i masa składników gruntu        V = Vs + Vw + Va    M = Md + Mw    Wilgotność gruntu - procentowy stosunek masy wody w gruncie do masy szkieletu gruntowego.      100 ⋅ = d w M M w   Gęstość objętościowa - stosunek masy gruntu w [g] do objętości gruntu w [cm 3]    V M = ρ   W praktyce stosuje się cięŜar objętościowy   γ = ρ g  [kN/m3]    Gęstość właściwa - stosunek masy cząstek gruntu  Md [g] do ich objętości Vs [cm 3]    (od 2.4 do 3.2 g/cm 3)    s d s V M = ρ   W praktyce stosuje się cięŜar właściwy   γ s =  ρ s g  [kN/m 3]    Na podstawie tych cech fizycznych moŜna wyznaczyć inne cechy związane z układem ziarn i  cząstek w gruncie.    Gęstość objętościowa szkieletu gruntowego - masa ziaren i cząstek stałych w jednostce objętości  gruntu:  V M d d  = ρ   Gdzie:  Md - masa szkieletu gruntowego w próbce [g]    V - objętość próbki (przed wysuszeniem) [cm 3]  Znajomość tej cechy jest niezbędna do wyznaczenia porowatości i wskaźnika porowatości.        Md  Mw  Vs  Vw  Va  Powietrze    Woda  Cząstki  stałe  MoŜna takŜe wyznaczyć gęstość objętościową szkieletu gruntowego znając gęstość objętościowa i  wilgotność gruntu w %.    100 100 ⋅ + = w d ρ ρ       CięŜar objętościowy szkieletu gruntowego [kN/m 3]    100 100 ⋅ + = w d γ γ     γ = ρ ·g (cięŜar objętościowy gruntu)    Porowatość n - stosunek objętości porów Vp do objętości całego gruntu V=Vp + Vs    V V n p =   Wobec trudności w bezpośrednim pomiarze objętości szkieletu gruntowego i porów stosujemy metodę  pośrednią:    Md = Vs  ρ s    ρ d = (1 - n)  ρ s    γ d = (1 - n)  γ s  Stąd:  s d s s d s n γ γ γ ρ ρ ρ − = − =   ρ s - gęstość właściwa cząstek gruntu  ρ d - gęstość objętościowa szkieletu gruntowego

(…)

… się za
granicę plastyczności.
Stopień plastyczności moŜna wyznaczyć z wartości wilgotności, które zostały wcześniej
obliczone.
Ośrodek gruntowy – stany napręŜenia i odkształcalność.
7. NapręŜenia w ośrodku gruntowym. Nośność i odkształcalność podłoŜa gruntowego.
8. Problemy stateczności budowli ziemnych (skarp i nasypów).

… − M t
ρ=
=
V
VP
Gdzie:
Mmt - masa pierścienia z gruntem [g]
Mt - masa samego pierścienia [g]
Vp - objętość pierścienia [cm3]
3. Stopnie zagęszczenia i stany gruntów sypkich
Stopień zagęszczenia ID to stosunek zagęszczenia istniejącego w naturze do największego
moŜliwego zagęszczenia gruntu (podczas zagęszczania zmienia się objętość porów w gruncie).
ID =
Vmax − V
e −e
= max
Vmax − Vmin emax − emin
Gdzie:
emax - wskaźnik porowatości maksymalnej, który otrzymuje się przez najbardziej luźne usypanie
piasku
emin - wskaźnik porowatości minimalnej przy największym zagęszczeniu przez np. wibrację
e - wskaźnik porowatości naturalnej
Stany gruntów sypkich
ID ≤ 0,33
0,33 < ID ≤0,67
0,67 < ID ≤1
- grunt luźny
- grunt średnio zagęszczony
- grunt zagęszczony
Oznaczanie stopnia zagęszczenia gruntu (grunty sypkie…
… oraz ich procentową zawartość w gruncie. MoŜna następnie
sporządzić wykres uziarnienia.
Oznaczenie gęstości właściwej gruntu
Do oznaczenia słuŜy tzw. Piknometr. Wysuszoną do stałej masy probkę (w temp. 105 - 110 stopni)
rozciera się na proszek i określa masę szkieletu gruntowego i objętość. Objętość wyznaczamy w
piknometrze. Wsypuje się próbkę do piknometru i uzupełnia się naczynie wodą destylowaną do poziomu
kreski…
… odkształca się przy pewnym nacisku, nie ulega przy tym
spękaniom i zachowuje nadany mu kształt.
Grunt o zwartej konsystencji odkształca się dopiero przy duŜych naciskach, przy czym
odkształceniom towarzyszą spękania.
Na granicy między konsystencją płynną i plastyczną znajduje się granica płynności, a na
granicy między konsystencją plastyczną i zwartą - granica plastyczności. Oprócz tego
uwzględnia…
