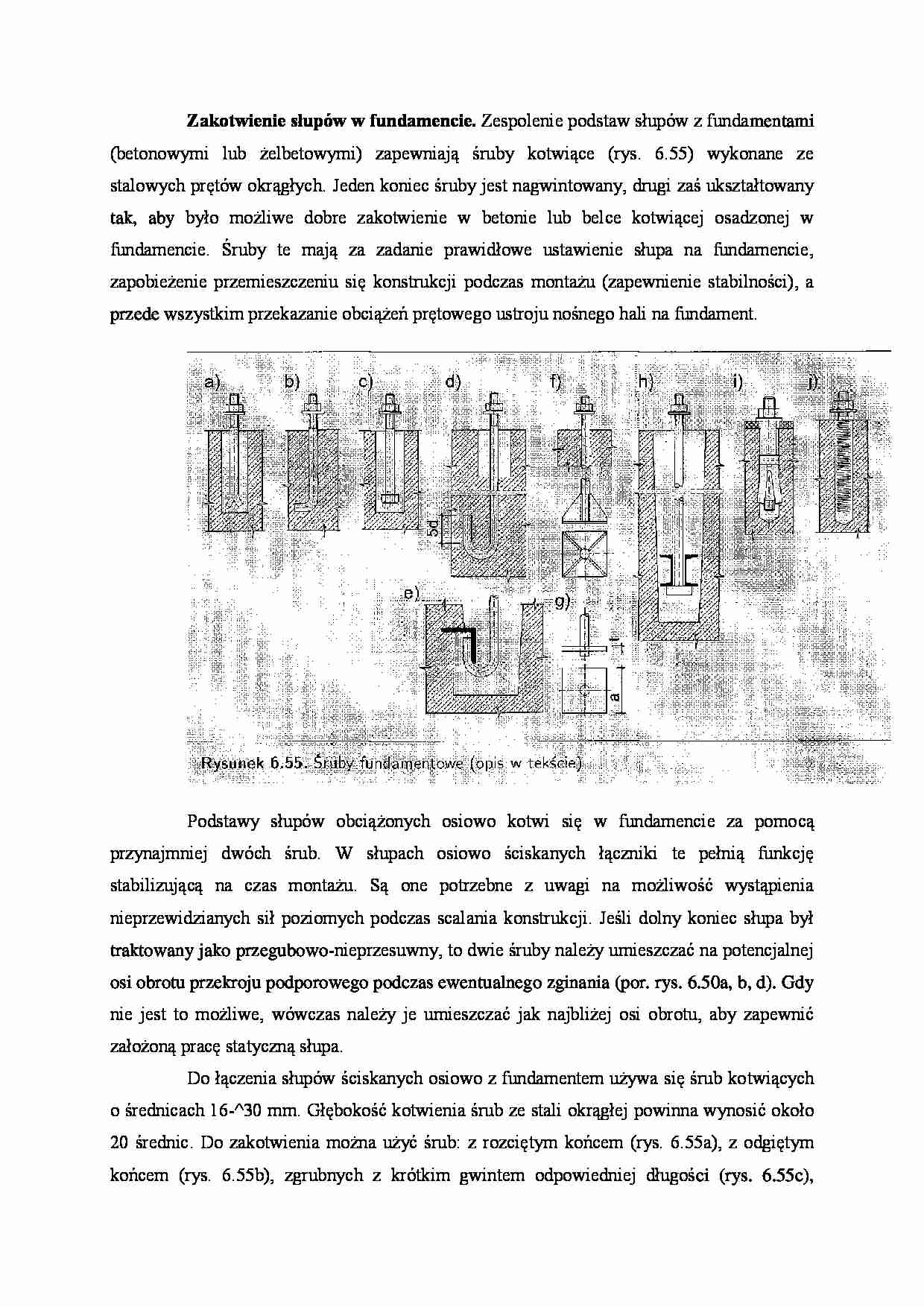

Zakotwienie słupów w fundamencie - wykład - strona 1 Zakotwienie słupów w fundamencie - wykład - strona 2 Zakotwienie słupów w fundamencie - wykład - strona 3

Fragment notatki:

Zakotwienie słupów w fundamencie. Zespolenie podstaw słupów z funda­mentami (betonowymi lub żelbetowymi) zapewniają śruby kotwiące (rys. 6.55) wykonane ze stalowych prętów okrągłych. Jeden koniec śruby jest nagwintowany, drugi zaś ukształtowany tak, aby było możliwe dobre zakotwienie w betonie lub belce kotwiącej osadzonej w fundamencie. Śruby te mają za zadanie prawidłowe ustawienie słupa na fundamencie, zapobieżenie przemieszczeniu się konstruk­cji podczas montażu (zapewnienie stabilności), a przede wszystkim przekazanie obciążeń prętowego ustroju nośnego hali na fundament.
Podstawy słupów obciążonych osiowo kotwi się w fundamencie za pomo­cą przynajmniej dwóch śrub. W słupach osiowo ściskanych łączniki te pełnią funkcję stabilizującą na czas montażu. Są one potrzebne z uwagi na możliwość wystąpienia nieprzewidzianych sił poziomych podczas scalania konstrukcji. Jeśli dolny koniec słupa był traktowany jako przegubowo-nieprzesuwny, to dwie śruby należy umieszczać na potencjalnej osi obrotu przekroju podporowego podczas ewentualnego zginania (por. rys. 6.50a, b, d). Gdy nie jest to możliwe, wów­czas należy je umieszczać jak najbliżej osi obrotu, aby zapewnić założoną pracę statyczną słupa.
Do łączenia słupów ściskanych osiowo z fundamentem używa się śrub ko­twiących o średnicach 16-^30 mm. Głębokość kotwienia śrub ze stali okrągłej powinna wynosić około 20 średnic. Do zakotwienia można użyć śrub: z rozcię­tym końcem (rys. 6.55a), z odgiętym końcem (rys. 6.55b), zgrubnych z krótkim gwintem odpowiedniej długości (rys. 6.55c), fajkowych (rys. 6.55d, e), płytko­wych (rys. 6.55f, g), młotkowych (rys. 6.55h), a także rozporowych (rys. 6.55i) lub kotwi wklejanych (rys. 6.55j). Kotwie (rys. 6.55b, f) mogą być zabetonowane razem z fundamentem lub osadzone w uprzednio wykonanych kanałach kotwią­cych (otworach, studzienkach) w fundamencie (rys. 6.55a, c, e, h, i, j). Śruby kotwiące rozporowe i wklejane (rys. 6.55i, j) osadza się w otworach wierconych w fundamentach, po ostatecznym ustaleniu usytuowania słupów. Osadzenie śrub w kanałach kotwiących lub wierconych otworach umożliwia gubienie „losowych" odchyłek wykonawczych.
Możliwość niewielkiej regulacji położenia kotwi fajkowej zapewnia rozwią­zanie pokazane na rys. 6.55d. Jeśli śrubę zabetonowuje się łącznie ze stalo­wym stelażem, stabilizującym położenie śrub względem siebie podczas betono­wania, należy wykonać powiększone otwory w blasze poziomej podstawy słupa (rys. 6.50d). Otwory te mają średnicę d0 = d + 2A (A = 2 mm przy d

(…)

…-ki kotwiące z kątowników stosuje się do śrub hakowych, z dwóch ceowników zaś do śrub młotkowych. Elementy kotwiące betonuje się razem z fundamen­tem, zostawiając otwory (studzienki) na śruby. Pozostawienie otworów na śruby w fundamencie wymaga deskowania w celu wykonania studzienki i zabetonowa­nia szczelnej skrzynki z cienkiej blachy pod kątowniki lub ceowniki belek ko­twiących. Podczas montażu śruby wstawia się w otwory (studzienki) i zaczepia o belki kotwiące, a następnie łączy z podstawą słupa. W tym przypadku są moż­liwe niewielkie przesunięcia słupa względem fundamentu, w celu ustawienia go w osiach i „zgubienia" geometrycznych niedokładności wykonawczych. W cza­sie między betonowaniem a montażem studzienki powinny być zabezpieczone przed zanieczyszczeniem i zalaniem wodą opadową
… poziomej podstawy słupa (rys. 6.50d). Otwory te mają średnicę d0 = d + 2A (A = 2 mm przy d < 24 mm oraz A = 3 mm przy d < 30 mm) lub d0 = (1,5^-2,0)d. W tym ostatnim przy­padku, po regulacji ustawienia słupa, na śruby nakłada się indywidualnie wyko­nane podkładki kwadratowe z normowymi otworami (przykrywające powiększo­ne otwory), układa spoinę i dopiero wtedy zakłada się podkładkę standardową i nakrętkę…
