pdf. Notatka zawiera elementarne obliczenia z zakresu ekonomiki i organizacji budownictwa. Dowiemy się z niej jak obliczyć zagospodarowanie placu budowy w wodę (w tym przekroje rur wodociągowych i moc pompy pompującej wodę), energię elektryczną, jak określić powierzchnie zaplecza socjalnego oraz powierzchnię składowania oraz sposób wyznaczania dróg dojazdowych do placu budowy.

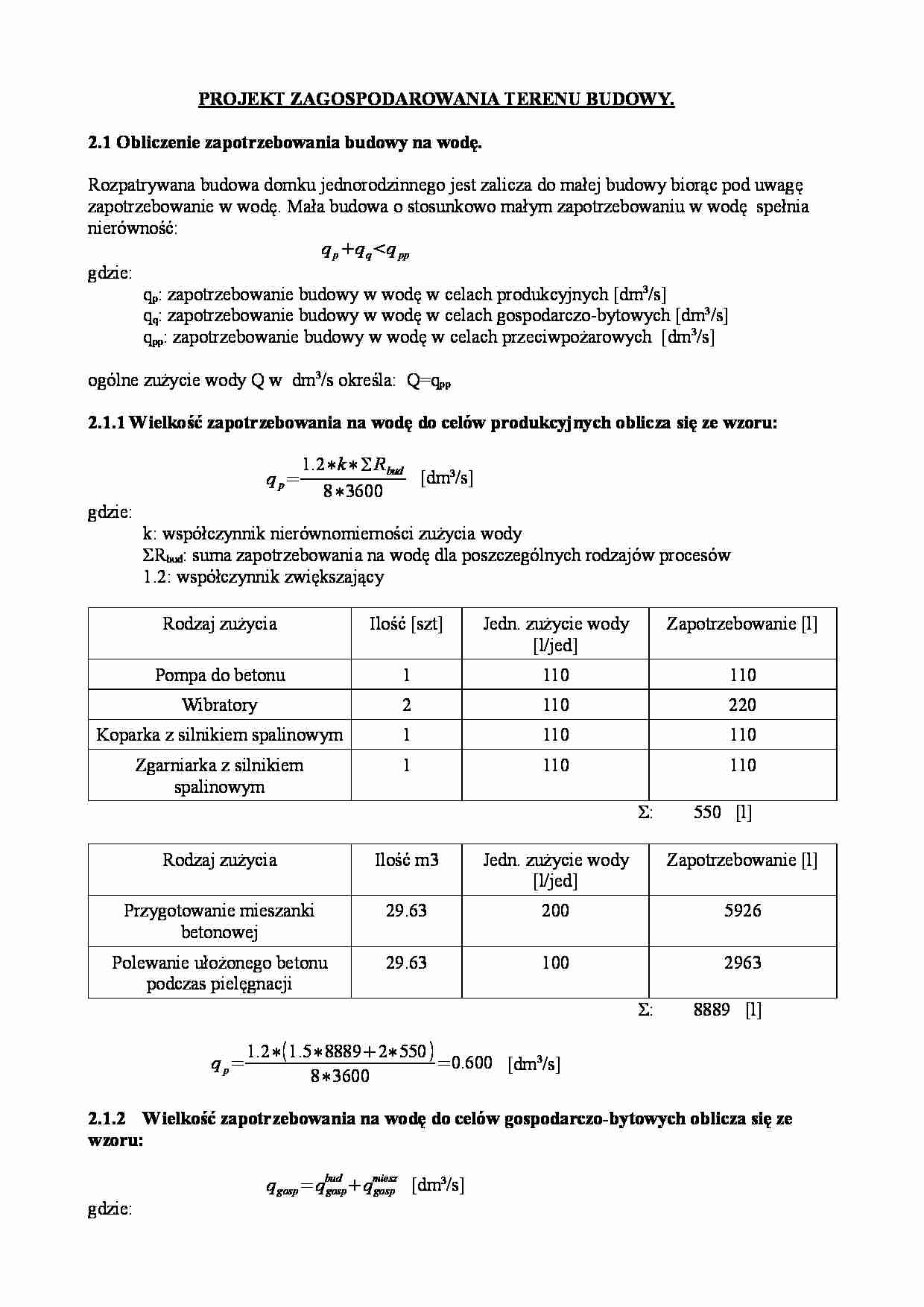

PROJEKT ZAGOSPODAROWANIA TERENU BUDOWY.2.1 Obliczenie zapotrzebowania budowy na wodÄ.
Rozpatrywana budowa domku jednorodzinnego jest zalicza do maÅej budowy biorÄ
c pod uwagÄ zapotrzebowanie w wodÄ. MaÅa budowa o stosunkowo maÅym zapotrzebowaniu w wodÄ speÅnia nierównoÅÄ:q +q <qpqpp
gdzie:
qp: zapotrzebowanie budowy w wodÄ w celach produkcyjnych [dm3/s]qq: zapotrzebowanie budowy w wodÄ w celach gospodarczo-bytowych [dm3/s]qpp: zapotrzebowanie budowy w wodÄ w celach przeciwpożarowych [dm3/s]
ogólne zużycie wody Q w dm3/s okreÅla: Q=qpp2.1.1 WielkoÅÄ zapotrzebowania na wodÄ do celów produkcyjnych oblicza siÄ ze wzoru:
1.2âkâΣ Rq =bud
[dm3/s]p
8â3600
gdzie:
k: wspóÅczynnik nierównomiernoÅci zużycia wodyΣRbud: suma zapotrzebowania na wodÄ dla poszczególnych rodzajów procesów1.2: wspóÅczynnik zwiÄkszajÄ
cy
Rodzaj zużycia
IloÅÄ [szt]
Jedn. zużycie wody
Zapotrzebowanie [l]
[l/jed]
Pompa do betonu
1
110
110
Wibratory
2
110
220
Koparka z silnikiem spalinowym
1
110
110
Zgarniarka z silnikiem
1
110
110
spalinowym
Σ:
550 [l]
Rodzaj zużycia
IloÅÄ m3
Jedn. zużycie wody
Zapotrzebowanie [l]
[l/jed]
Przygotowanie mieszanki
29.63
200
5926
betonowej
Polewanie uÅożonego betonu
29.63
100
2963
podczas pielÄgnacji
Σ:
8889 [l]
1.2â(1.5â8889+2â550)q =
=0.600 [dm3/s]p
8â36002.1.2 WielkoÅÄ zapotrzebowania na wodÄ do celów gospodarczo-bytowych oblicza siÄ ze wzoru:qbudmieszgosp= qgosp+ qgosp
[dm3/s]
gdzie:qbyt :gosp
wyraża zużycie wody na placu budowy [dm3/s]qmiesz:gosp
wyraża zużycie wody w hotelach i osiedlach robotniczych [dm3/s]
10Nqbyt
+Σ p '
=2.7â(
)gosp
[dm3/s]
8â3600
25N 'qmiesz
+Σ p '
=2.0â(
)gosp
[dm3/s]
24â3600
2.7 oraz 2.0 : wspóÅczynnik nierównomiernoÅci zużycia
N: liczba pracowników budowy: przyjÄto 14 pracownikówN' : liczba mieszkaÅców hotelu lub osiedlaΣp : suma zużycia wody na cele sanitarno-bytowe
Jednost. zużycia
Zużycie wody
Rodzaj zużycia
Jednostka
wody [l/jedn.]
[l]
Umywalnia
1 robotnik
8
112
Natryski
1 robotnik
27
378
Σ:
490 [l]
10qbyt
â12+490
=2.7â(
)=0.060gosp
[dm3/s]
8â3600qmieszgosp =0
caÅkowite zapotrzebowanie w wodÄ do celów gospodarczo-bytowych:q
=0.060+0=0.060gosp
[dm3/s]2.1.3 WielkoÅÄ zapotrzebowania na wodÄ do celów przeciwpożarowych:
Zapotrzebowanie na wodÄ do celów przeciwpożarowych q pp należy uzgadniaÄ z miejscowymi wÅadzami straży pożarnych. Można przyjmowaÄ orientacyjne wielkoÅci: dla placów budowy o powierzchni do 30 ha: 10 dm3/sq +q <qpqpp
0.600+0.060=0.660<10 [dm3/s]
(…)
… zostaną
ponownie wykorzystane do zasypania fundamentów. Osobne stanowisko należy stworzyć dla
materiałów których nie będziemy poddawać recyclingowi tj. niewykorzystane fragmenty stali
zbrojeniowej, wełny mineralnej, pozostałości po nadwyżce betonu, worki z cementem, uszkodzone
pustaki ścienne, stopowe i dachówki.
Na składowanie ziemi z wykopów oraz humusu przyjęto stanowisko o wymiarach 5,50 x 7,50 m…
…, zaworach, itp. α=1.05−1.10
l: długość odcinka rury o jednakowej średnicy [m]
dm3
K: współczynnik zużycia wody: dla d=80 mm przyjęto K=456
s
0.008 2∗120
Δ H =1.10∗Σ ∗
=1.85∗10−5 [m]
456
0.7355∗0.008∗(3.5+1.85∗10−5)∗1.5
P=
=5.70∗10−4 [kW]
75∗0.85∗0.85
Potrzebna moc silnika pompy wynosi
P=5.70∗10−4 kW
2.2 Obliczenie zapotrzebowania budowy w energię elektryczną:
Do ustalenia potrzebnej mocy pozornej sieci…
…,
sztukach lub tonach.
* Powierzchnię brutto składowiska oblicza się ze wzoru
F b=F n∗k
gdzie:
k – współczynnik wykorzystania powierzchni składowiska.
* Piasek:
50
F n=
=33.3[m 2 ]
1.5
2
F b=33.3∗1.2=40[m ]
* Pustak ścienny Max:
1230
2
F n=
=3.85[m ]
320
F b=3.85∗1.3=4.99 [ m2 ]
* Pustaki stropowe Teriva:
600
F n=
=6.0 [m2]
100
2
F b=6.0∗1.25=7.50 [ m ]
* Stal zbrojeniowa:
21000
2
F n=
=8.75 [m ]
2400
F b…
…
* powierzchnia netto: 18 m2
- umywalnie robotnicze:
* wskaźnik powierzchni: 1.00 m2/1 pracownika
* liczba robotników: 12
* zawiera:
- 2 x kabina WC
- 2 x prysznic
- 2 x pisuar
- 1 x umywalka ceramiczna
- 1 x rynna umywalkowa z 4 komorami
- 1 x bojler
* powierzchnia netto: 12 m2
–
punkt opatrunkowy:
* ogólna liczba pracowników: 14
* wskaźnik powierzchni: 0.55 m2/1 pracownika
* powierzchnia netto: 7.5 m2
* liczba…
