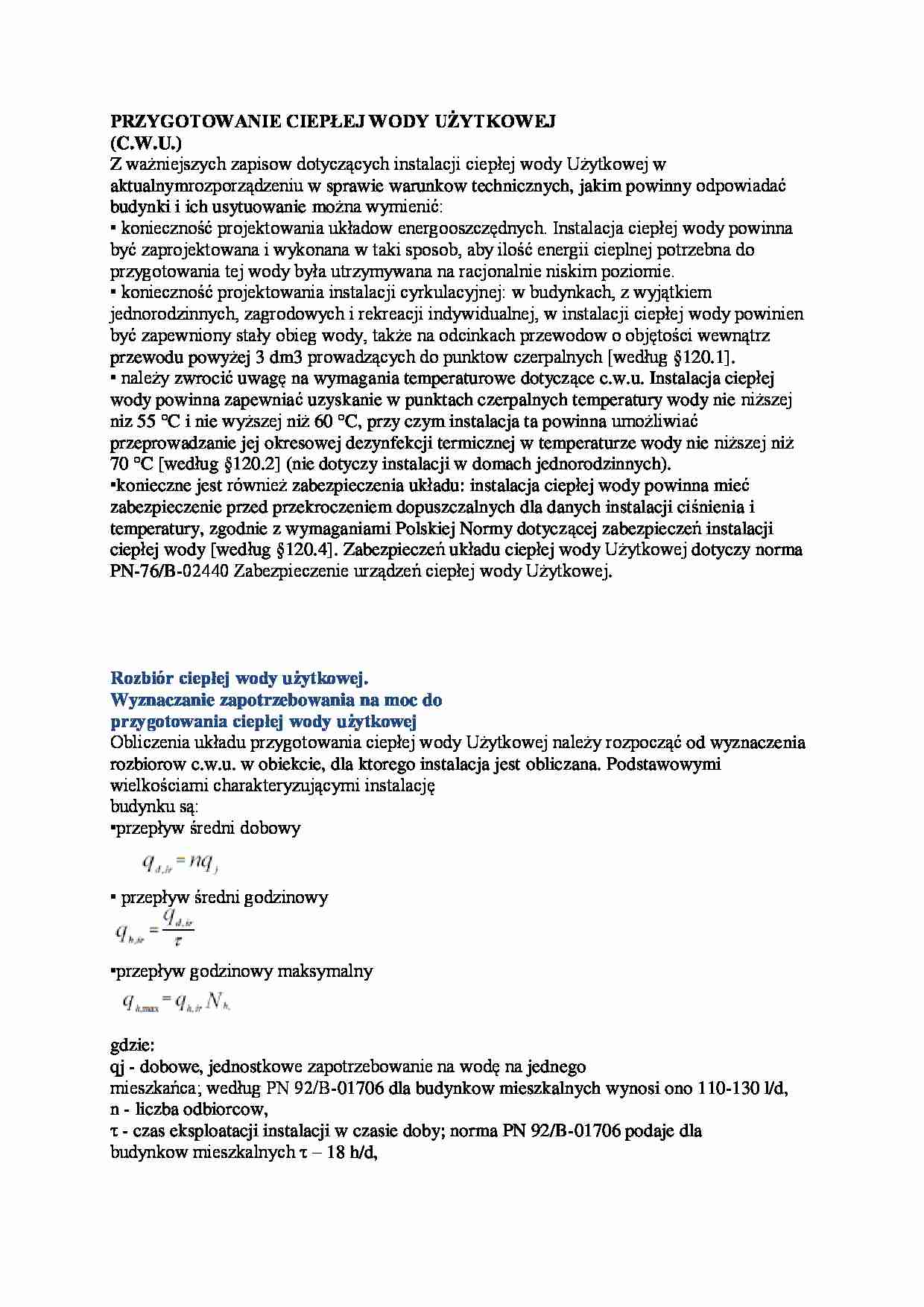

 Przygotowanie ciepłej wody użytkowej - strona 1  Przygotowanie ciepłej wody użytkowej - strona 2

Fragment notatki:

PRZYGOTOWANIE CIEPŁEJ WODY UŻYTKOWEJ  (C.W.U.)  Z ważniejszych zapisow dotyczących instalacji ciepłej wody Użytkowej w  aktualnymrozporządzeniu w sprawie warunkow technicznych, jakim powinny odpowiadać  budynki i ich usytuowanie można wymienić:  • konieczność projektowania układow energooszczędnych. Instalacja ciepłej wody powinna  być zaprojektowana i wykonana w taki sposob, aby ilość energii cieplnej potrzebna do  przygotowania tej wody była utrzymywana na racjonalnie niskim poziomie.  • konieczność projektowania instalacji cyrkulacyjnej: w budynkach, z wyjątkiem  jednorodzinnych, zagrodowych i rekreacji indywidualnej, w instalacji ciepłej wody powinien  być zapewniony stały obieg wody, także na odcinkach przewodow o objętości wewnątrz  przewodu powyżej 3 dm3 prowadzących do punktow czerpalnych [według §120.1].  • należy zwrocić uwagę na wymagania temperaturowe dotyczące c.w.u. Instalacja ciepłej  wody powinna zapewniać uzyskanie w punktach czerpalnych temperatury wody nie niższej  niz 55 °C i nie wyższej niż 60 °C, przy czym instalacja ta powinna umożliwiać  przeprowadzanie jej okresowej dezynfekcji termicznej w temperaturze wody nie niższej niż  70 °C [według §120.2] (nie dotyczy instalacji w domach jednorodzinnych).  •konieczne jest również zabezpieczenia układu: instalacja ciepłej wody powinna mieć  zabezpieczenie przed przekroczeniem dopuszczalnych dla danych instalacji ciśnienia i  temperatury, zgodnie z wymaganiami Polskiej Normy dotyczącej zabezpieczeń instalacji  ciepłej wody [według §120.4]. Zabezpieczeń układu ciepłej wody Użytkowej dotyczy norma  PN-76/B-02440 Zabezpieczenie urządzeń ciepłej wody Użytkowej.          Rozbiór ciepłej wody użytkowej.  Wyznaczanie zapotrzebowania na moc do  przygotowania ciepłej wody użytkowej  Obliczenia układu przygotowania ciepłej wody Użytkowej należy rozpocząć od wyznaczenia  rozbiorow c.w.u. w obiekcie, dla ktorego instalacja jest obliczana. Podstawowymi  wielkościami charakteryzującymi instalację  budynku są:  •przepływ średni dobowy    • przepływ średni godzinowy    •przepływ godzinowy maksymalny    gdzie:  qj - dobowe, jednostkowe zapotrzebowanie na wodę na jednego  mieszkańca; według PN 92/B-01706 dla budynkow mieszkalnych wynosi ono 110-130 l/d,  n - liczba odbiorcow,  τ - czas eksploatacji instalacji w czasie doby; norma PN 92/B-01706 podaje dla  budynkow mieszkalnych τ – 18 h/d,  Nh - godzinowy wspołczynnik nierownomierności rozbioru c.w.u., ktory według PN 92/B-  01706 wyraża się zależnością:  Nh = 9,32n-0,244  Przepływ sekundowy, qs — chwilowy przepływ w układzie, według ktorego obliczane są

(…)

…,
qhśr _ przepływ średni, godzinowy, kg/s,
cp - ciepło właściwe wody, [J/(kg*K],
ρ - gęstość wody [kg/dm3]
tcwu - obliczeniowa temperatura wody ciepłej, °C,
twz- - obliczeniowa temperatura wody zimnej, °C.
Zapotrzebowanie maksymalne charakteryzuje moc urządzeń do przygotowania c.w.u. w
układach baz akumulacji ciepła. Układy z pełną akumulacją dobiera się na średnie
zapotrzebowanie mocy. W układach…
... zobacz całą notatkę
