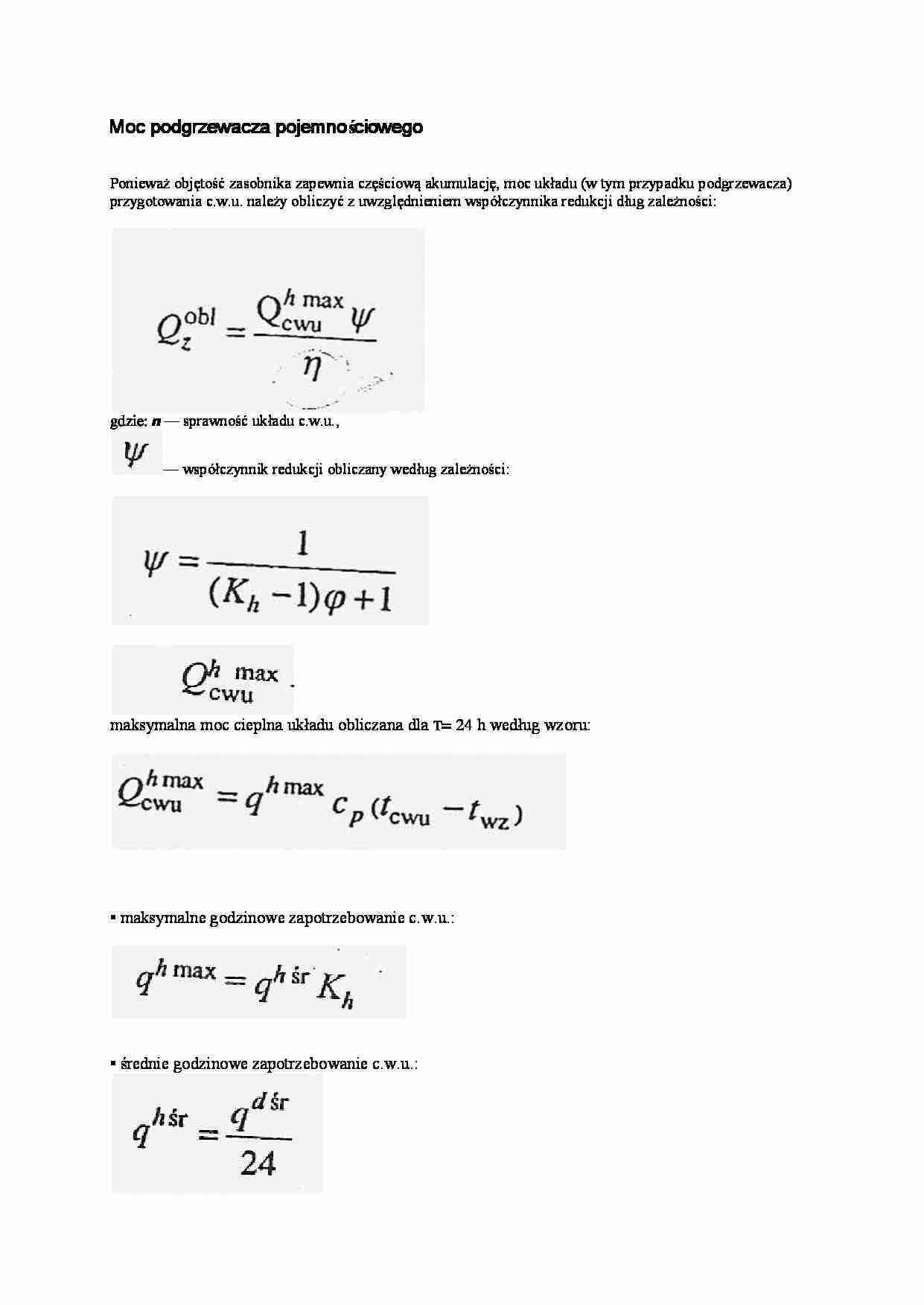

Moc podgrzewacza pojemnościowego - strona 1 Moc podgrzewacza pojemnościowego - strona 2

Fragment notatki:

Moc podgrzewacza pojemno ś ciowego    Ponieważ objętość zasobnika zapewnia częściową akumulację, moc układu (w tym przypadku podgrzewacza)  przygotowania c.w.u. należy obliczyć z uwzględnieniem współczynnika redukcji dług zależności:      gdzie:  n  — sprawność układu c.w.u.,   — współczynnik redukcji obliczany według zależności:          maksymalna moc cieplna układu obliczana dla T= 24 h według wzoru:              • maksymalne godzinowe zapotrzebowanie c.w.u.:          • średnie godzinowe zapotrzebowanie c.w.u.:      •  średnie dobowe zapotrzebowanie c.w.u.:      •  zapotrzebowanie jednostkowe według PN 92/B-O1706:      Dob ó r podgrzewacza pojemno ś ciowego c.w.u.  Dobierając podgrzewacz pojemnościowy, należy postępować zgodnie z przedstawionym algoryt mem.  W doborze zasobnika należy uwzględnić:  tzas temperaturę zasilania układu przygotowania c.w.u., rozumianą jako minimalną występującą na  zasilaniu podgrzewacza w czasie pracy kotłowni,  tcwu ~ temperaturę wymaganą wody ciepłej na wyjściu z zasobnika,  twz - temperaturę wody zimnej.  Podgrzewacz pojemnościowy dobieramy na obliczoną moc  Q°bl.  Moc oblicza się dla założonego  współczynnika akumulacji w układzie z zakresu  - =  0,15-0,35. Dla wybranego podgrzewacza  odczytuje się rzeczywistą objętość zasobnika  V™.  Następnie dokonuje się sprawdzenia poprawności  doboru urządzenia, czyli dla dobranego urządzenia obliczamy rzeczywisty współczynnik akumulacji  oraz współczynnik redukcji. Pozwala on wyznaczyć wymaganą w warunkach rzeczywistych moc  układu przygotowania c.w.u. Ostatnim krokiem jest sprawdzenie czy moc ta jest mniejsza niż moc  dobranego podgrzewacza.     ... zobacz całą notatkę
