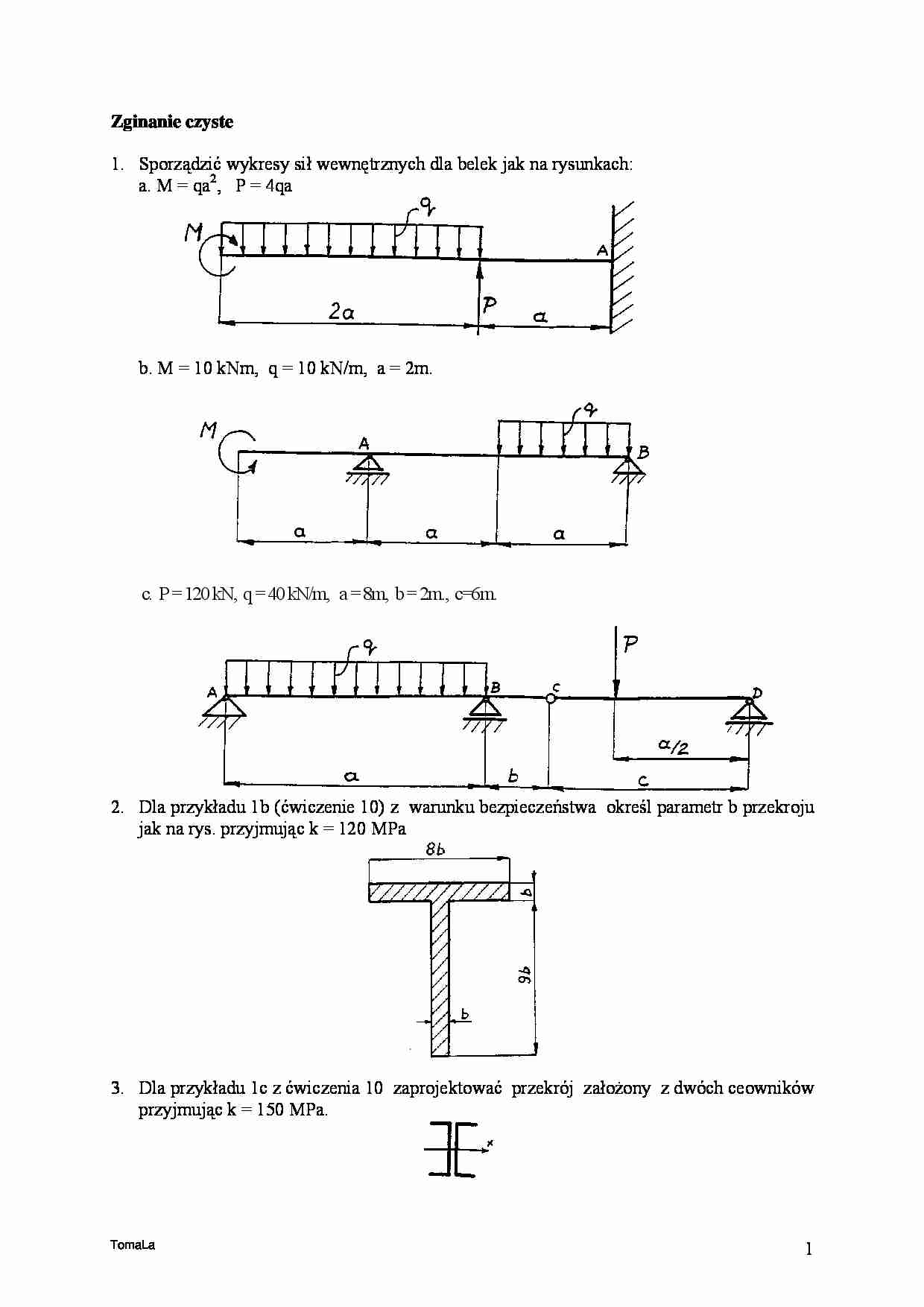

Zadania - zginanie czyste - strona 1

Fragment notatki:

Zginanie czyste
1. Sporządzić wykresy sił wewnętrznych dla belek jak na rysunkach:
a. M = qa2, P = 4qa
b. M = 10 kNm, q = 10 kN/m, a = 2m.
c. P = 120 kN, q = 40 kN/m, a = 8m, b = 2m., c=6m.
2. Dla przykładu 1b (ćwiczenie 10) z warunku bezpieczeństwa określ parametr b przekroju
jak na rys. przyjmując k = 120 MPa
3. Dla przykładu 1c z ćwiczenia 10 zaprojektować przekrój założony z dwóch ceowników
przyjmując k = 150 MPa.
TomaLa
1
