Zadania z rozwiązaniem - strona 1 Zadania z rozwiązaniem - strona 2 Zadania z rozwiązaniem - strona 3

Fragment notatki:

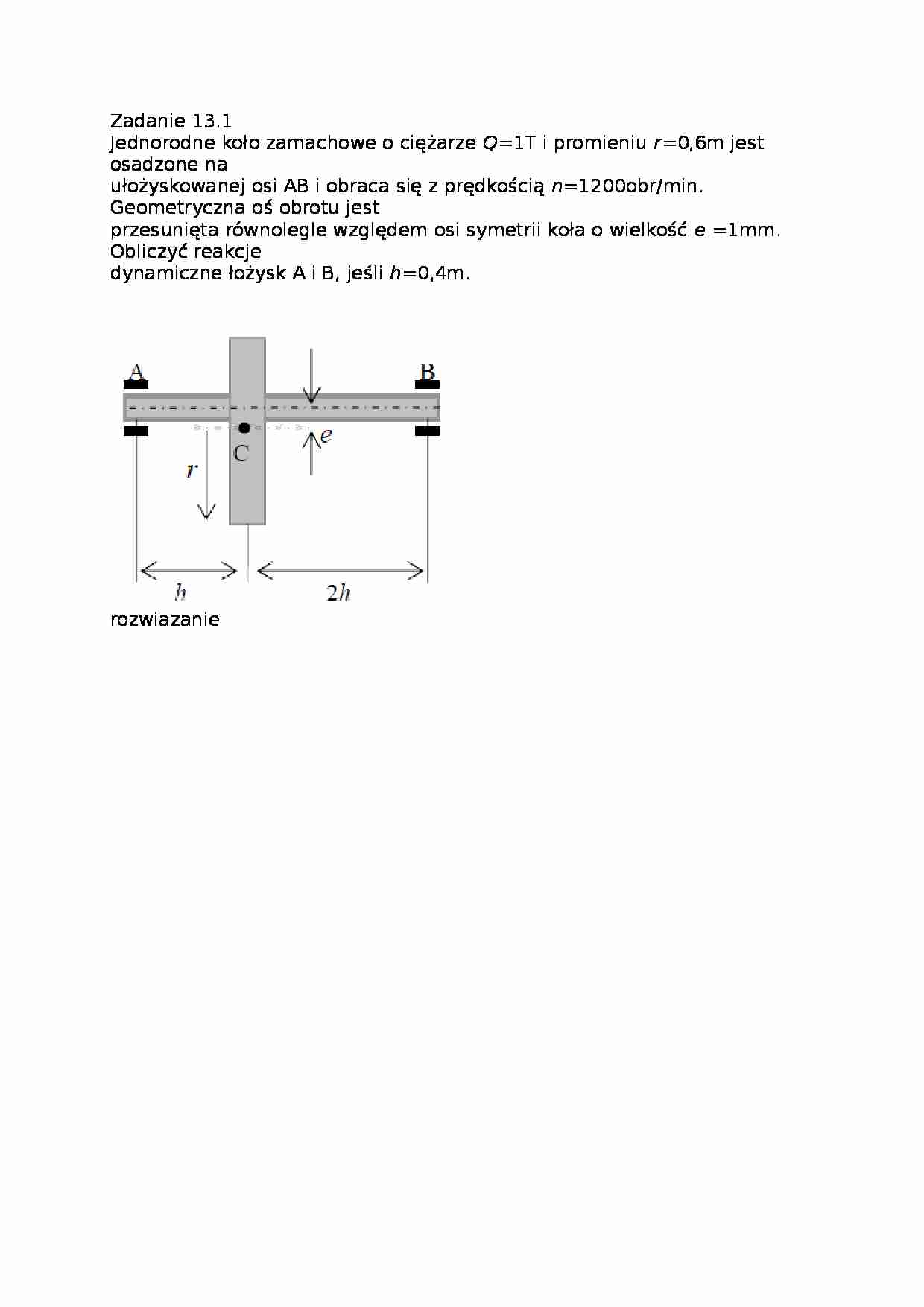

Zadanie 13.1 Jednorodne koło zamachowe o ciężarze Q =1T i promieniu r =0,6m jest osadzone na ułożyskowanej osi AB i obraca się z prędkością n =1200obr/min. Geometryczna oś obrotu jest przesunięta równolegle względem osi symetrii koła o wielkość e =1mm. Obliczyć reakcje dynamiczne łożysk A i B, jeśli h =0,4m. rozwiazanie Zadanie 13.2 Do sztywnego i lekkiego wału, obracającego się ze stałą prędkością kątową ω przytwierdzono sztywno pod kątem prostym pręt jednorodny o masie m i długości l . Oblicz całkowite reakcje łożysk A i B. Wymiary b i h są dane. Zadanie 13.4
Napędowe koło samochodu o promieniu tocznym r i ciężarze P porusza się po prostej
poziomej. Do koła jest przyłożony moment obrotowy M . Ramię bezwładności koła względem
jego osi centralnej, prostopadłej do jego płaszczyzny, wynosi ρ. Współczynnik tarcia
suwnego wynosi μ. Jaki warunek musi spełniać moment obrotowy, aby koło toczyło się bez
poślizgu? Opory toczenia pomijamy.
Rozwiązanie :
Zadanie 14.1
Jednorodna belka o ciężarze G i długości 2 l jest podtrzymywana pod kątem ϕ
o =(π/3)rad
do poziomu. Oblicz nacisk belki w momencie zerwania podtrzymującej ją linki.
Rozwiązanie
Zadanie 14.2
Walec o masie m owinięto linką, której drugi koniec przymocowano do stałego punktu A. W
pewnej chwili walec zaczął swobodnie opadać, odwijając swobodnie się z linki. Obliczyć
prędkość v osi walca w chwili, gdy jego środek obniżył się o wysokość h oraz obliczyć siłę
naciągu linki.
Rozwiazania:
... zobacz całą notatkę
