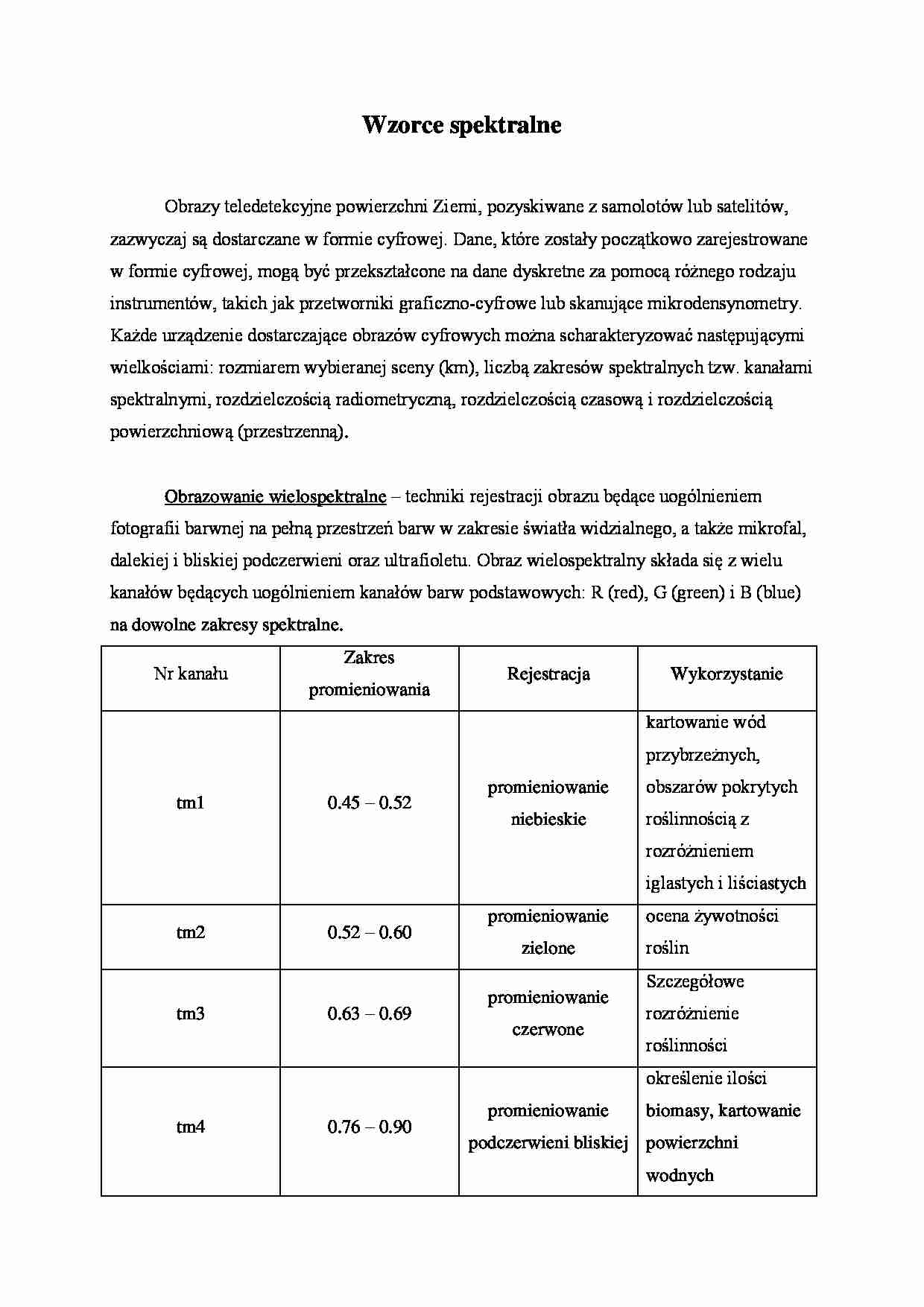

Wzorce spektralne
Obrazy teledetekcyjne powierzchni Ziemi, pozyskiwane z samolotów lub satelitów,
zazwyczaj są dostarczane w formie cyfrowej. Dane, które zostały początkowo zarejestrowane
w formie cyfrowej, mogą być przekształcone na dane dyskretne za pomocą różnego rodzaju
instrumentów, takich jak przetworniki graficzno-cyfrowe lub skanujące mikrodensynometry.
Każde urządzenie dostarczające obrazów cyfrowych można scharakteryzować następującymi
wielkościami: rozmiarem wybieranej sceny (km), liczbą zakresów spektralnych tzw. kanałami
spektralnymi, rozdzielczością radiometryczną, rozdzielczością czasową i rozdzielczością
powierzchniową (przestrzenną).
Obrazowanie wielospektralne – techniki rejestracji obrazu będące uogólnieniem
fotografii barwnej na pełną przestrzeń barw w zakresie światła widzialnego, a także mikrofal,
dalekiej i bliskiej podczerwieni oraz ultrafioletu. Obraz wielospektralny składa się z wielu
kanałów będących uogólnieniem kanałów barw podstawowych: R (red), G (green) i B (blue)
na dowolne zakresy spektralne.
Nr kanału
Zakres
promieniowania
Rejestracja
Wykorzystanie
kartowanie wód
przybrzeżnych,
tm1
0.45 – 0.52
promieniowanie
niebieskie
obszarów pokrytych
roślinnością z
rozróżnieniem
iglastych i liściastych
tm2
tm3
0.52 – 0.60
0.63 – 0.69
promieniowanie
zielone
promieniowanie
czerwone
ocena żywotności
roślin
Szczegółowe
rozróżnienie
roślinności
określenie ilości
tm4
0.76 – 0.90
promieniowanie
biomasy, kartowanie
podczerwieni bliskiej powierzchni
wodnych
szacowanie
promieniowanie
podczerwieni
roślinach i w glebie,
średniej
1.55 – 1.75
tm5
zawartości wilgoci w
kartowanie obszarów
pokrytych śniegiem
promieniowanie
2.08 – 2.35
tm7
podczerwieni
dalekiej
rozróżnianie typów
skał, kartowanie
zjawisk
hydrotermicznych
kartowanie zjawisk
termicznych, analiza
tm6
10.40 – 12.50
promieniowanie
termalne
stanów stresowych
roślinności,
kartowanie
wilgotności gleb
1 – naziemna stacja odbioru
2 – obiektyw Cassegraina
3 – zwierciadło poszukujące
4 – soczewka
5 – wiązka światłowodowa
6 – filtry barwne
7 – detektory promieniowania
8 – układ elektroniczny
9 – antena
10 – kierunek ruchu satelity
11 – 6 pasm skanowania w każdym kanale
Wyniki pomiarów dla Dobczyc.
120
100
80
J 60
40
20
0
0
1
2
3
4
tm
5
6
7
8
