Fragment notatki:

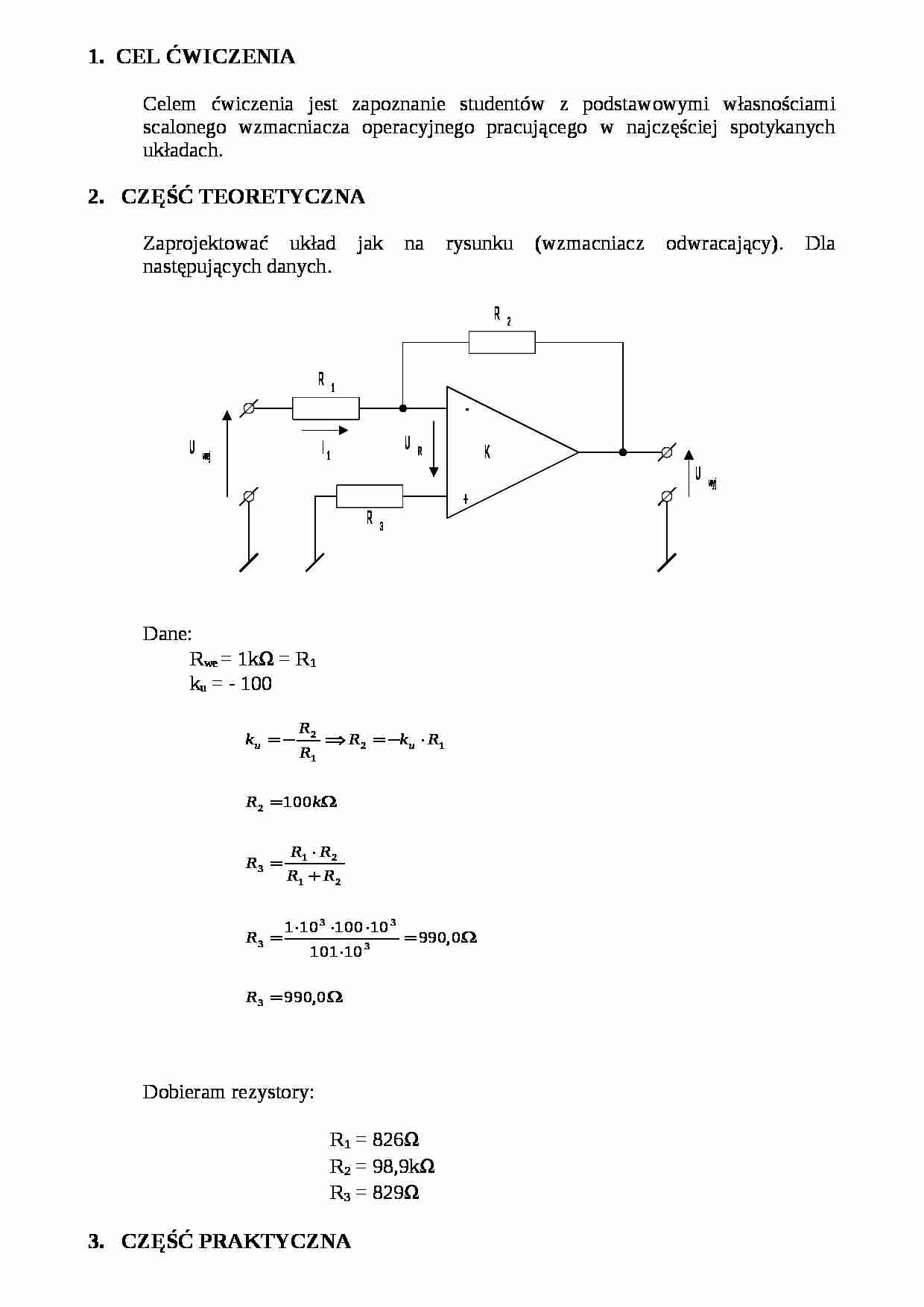

CEL ĆWICZENIA
Celem ćwiczenia jest zapoznanie studentów z podstawowymi własnościami scalonego wzmacniacza operacyjnego pracującego w najczęściej spotykanych układach.
CZĘŚĆ TEORETYCZNA
Zaprojektować układ jak na rysunku (wzmacniacz odwracający). Dla następujących danych.
Dane:
Rwe = 1kW = R1 ku = - 100
Dobieram rezystory:
R1 = 826W
R2 = 98,9kW
R3 = 829W
CZĘŚĆ PRAKTYCZNA
Wyznaczenie charakterystyki Ku=F(f)
Schemat układu pomiarowego
Tabela pomiarowa:
f
Uwe1
Uwy1
Ku1
Ku1
Uwe2
Uwy2
Ku2
Ku2
Hz
mV
V
V/V
dB
mV
V
V/V
dB
200
60
7,5
125
42
90
10,2
113
41
500
60
7,5
125
42
90
10,2
113
41
1000
60
7,5
125
42
90
10,2
113
41
2000
60
7,2
120
42
90
10,2
113
41
3000
60
6,6
110
41
100
10,2
102
40
5000
60
5,7
95
40
100
9
90
39
8000
60
4,8
80
38
100
6,6
66
36
10000
60
3,9
65
36
100
5,4
54
35
12000
60
3,3
55
35
100
4,8
48
34
15000
60
2,7
45


(…)

… jest skończona szerokość pasma częstotliwości wzmacniacza operacyjnego. Oznacza to, że wzmocnienie wzmacniacza, określone dla napięć stałych lub zmieniających się z bardzo małą częstotliwością, maleje ze wzrostem częstotliwości sygnału.
Ze względu na duże zakresy zmian odpowiednich wielkości, wykresy wykonaliśmy w skali logarytmicznej. Jednostką wzmocnienia w skali logarytmicznej jest [dB]. Jeżeli wzmocnienie wzmacniacza wynosi Ku [V/V ] to w skali logarytmicznej określone jest ono zależnością: Ku [dB] = 20 log Ku [V/V].


35
100
4,8
48
34
15000
60
2,7
45
33
100
3,9
39
32
Wyznaczenie teoretycznego i rzeczywistego współczynnika wzmocnienia napięciowego ku.
Teoretyczny współczynnik wzmocnienia.
Rzeczywisty współczynnik wzmocnienia i górna częstotliwość graniczna (na podstawie wykresu)
Ku1=-125 V/V (42dB)
Ku2=-113 V/V (41dB)
Fg1=fg2=6 kHz
WNIOSKI
Teoretyczny współczynnik wzmocnienia kuteor różni się od zadanego…
... zobacz całą notatkę
