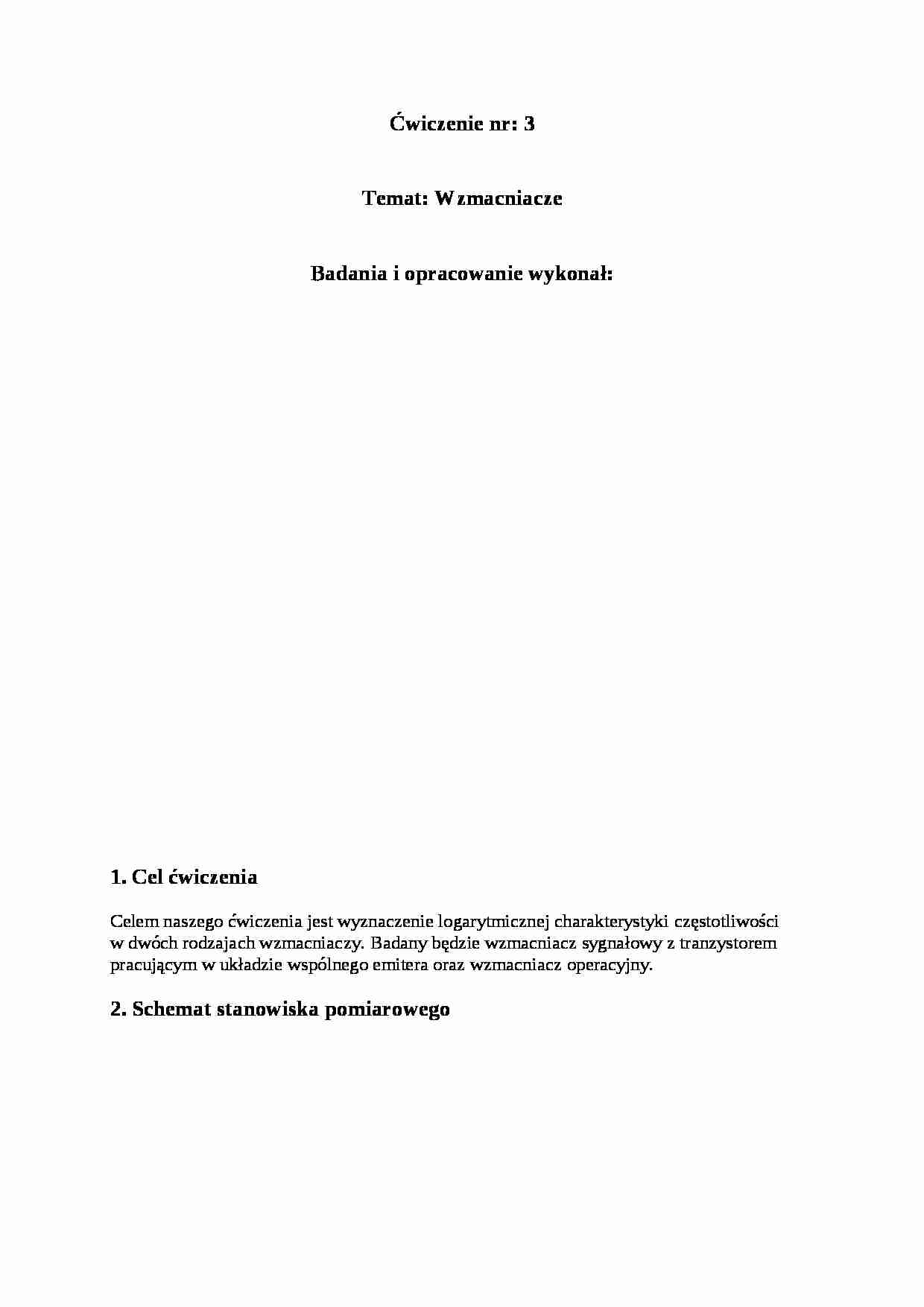

Wzmacniacze-opracowanie - strona 1 Wzmacniacze-opracowanie - strona 2 Wzmacniacze-opracowanie - strona 3

Fragment notatki:

Ćwiczenie nr: 3
Temat: Wzmacniacze
Badania i opracowanie wykonał:
1. Cel ćwiczenia
Celem naszego ćwiczenia jest wyznaczenie logarytmicznej charakterystyki częstotliwości
w dwóch rodzajach wzmacniaczy. Badany będzie wzmacniacz sygnałowy z tranzystorem pracującym w układzie wspólnego emitera oraz wzmacniacz operacyjny.
2. Schemat stanowiska pomiarowego
Wzmacniacz tranzystorowy Wzmacniacz operacyjny
Logarytmiczna charakterystyka częstotliwościowa
oś pozioma - częstotliwość sygnałów sinusoidalnych
oś pionowa - ich wzmocnienie
Częstotliwość nanoszona jest na podziałce logarytmicznej, zaś wzmocnienie naniesione jest w decybelach (db). Wartość wzmocnienia wyznaczamy ze wzoru:
3. Tabele pomiarowe i obliczenia
a) wzmacniacz tranzystorowy
f [Hz]
UWE UWY L(f) [db]
10
28,7 mV
216 mV
17,53
20
23,2 mV
538 mV
27,30
50
21,3 mV
1,06 V
33,94
100
18,8 mV
1,3 V 36,79
200
18,2 mV
1,38 V
37,60
500
16,7 mV
1,42 V
38,59
1000
18,7 mV
1,42 V
37,61
Przykładowe obliczenia:
L(f)=20log(216/28,7)=17,53 [db]
L(f)=20log(538/23,2)=27,30 [db]
b) wzmacniacz operacyjny
f [Hz]
UWE UWY L(f) [db]
10
40,5 mV
1,8 V
32,96
20
40,4 mV
3,01 V
37,44
50
40,3 mV
3,38 V
38,47
100
40,4 mV
3,45 V 38,63
200
40,4 mV
3,48 V
38,70
500


(…)

…. Oscyloskop pokazywał niestabilne wartości powyższych napięć. Mimo przeciwnością losu udało się wyznaczyć charakterystyki obu wzmacniaczy. Z powyższych wykresów możemy stwierdzić, że wzmocnienie wzmacniacza operacyjnego jest większe lecz tylko przy niskich częstotliwościach. Zwiększając częstotliwość wzmocnienia obydwu typów wzmacniaczy są do siebie zbliżone.
