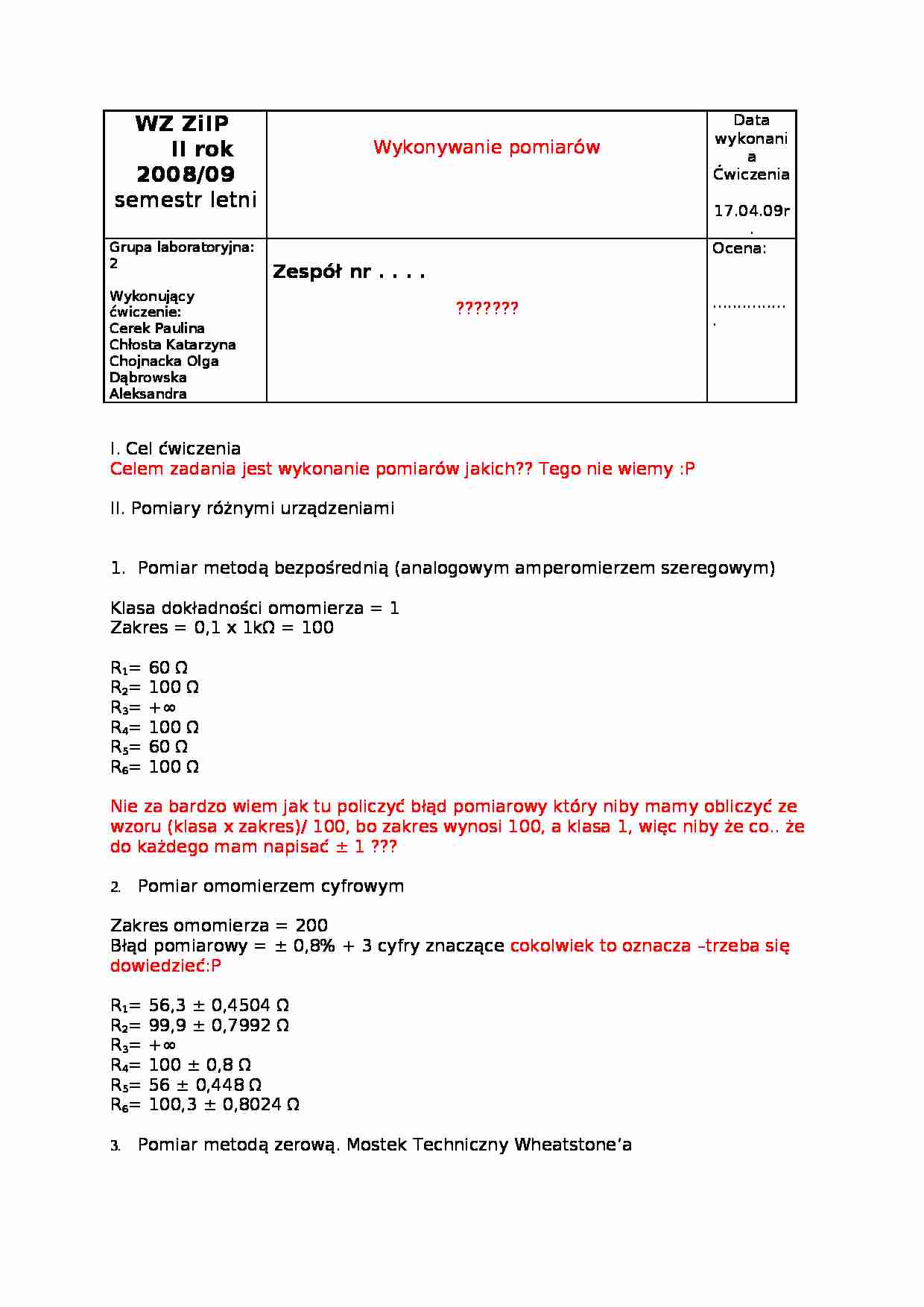

WZ ZiIP sprawozdanie z ćw. 2 - strona 1 WZ ZiIP sprawozdanie z ćw. 2 - strona 2

Fragment notatki:



. Cel ćwiczenia
Celem zadania jest wykonanie pomiarów jakich?? Tego nie wiemy :P

II. Pomiary różnymi urządzeniami


1. Pomiar metodą bezpośrednią (analogowym amperomierzem szeregowym)

Klasa dokładności omomierza = 1
Zakres = 0,1 x 1kΩ = 100

R1= 60 Ω
R2= 100 Ω
R3= +∞
R4= 100 Ω
R5= 60 Ω
R6= 100 Ω

Nie za bardzo wiem jak tu policzyć błąd pomiarowy który niby mamy obliczyć ze wzoru (klasa x zakres)/ 100, bo zakres wynosi 100, a klasa 1, więc niby że co.. że do każdego mam napisać ± 1 ???

4. Pomiar za pomocą Mostka Technicznego Thomsona

Należy zmierzyć rezystancję trzech kabli – czarnego (najkrótszego), czerwonego (średniego) oraz niebieskiego (najdłuższego).

Błąd pomiarowy dla pomiarów, które przyjmują wartość z zakresu:
5 – 15 mΩ wynosi ± 0,15 mΩ
5 – 60 mΩ wynosi ± 1%

kabel czarny (najkrótszy) = 10,5 ± 0,15 mΩ
kabel czerwony (średni) = 26,0 ± 0,26 mΩ
kabel niebieski (najdłuższy) = 17 ± 0,17 mΩ

WZ ZiIP II rok
2008/09
semestr letni
Wykonywanie pomiarów
Data wykonania
Ćwiczenia
17.04.09r.
Grupa laboratoryjna: 2
Wykonujący ćwiczenie:
Cerek Paulina
Chłosta Katarzyna
Chojnacka Olga
Dąbrowska Aleksandra
Zespół nr . . . .
???????
Ocena:
................
I. Cel ćwiczenia
Celem zadania jest wykonanie pomiarów jakich?? Tego nie wiemy :P
II. Pomiary różnymi urządzeniami
Pomiar metodą bezpośrednią (analogowym amperomierzem szeregowym)
Klasa dokładności omomierza = 1
Zakres = 0,1 x 1kΩ = 100
R1= 60 Ω
R2= 100 Ω
R3= +∞
R4= 100 Ω
R5= 60 Ω
R6= 100 Ω
Nie za bardzo wiem jak tu policzyć błąd pomiarowy który niby mamy obliczyć ze wzoru (klasa x zakres)/ 100, bo zakres wynosi 100, a klasa 1, więc niby że co.. że do każdego mam napisać ± 1 ???
Pomiar omomierzem cyfrowym
Zakres omomierza = 200
Błąd pomiarowy = ± 0,8% + 3 cyfry znaczące cokolwiek to oznacza -trzeba się dowiedzieć:P
R1= 56,3 ± 0,4504 Ω
R2= 99,9 ± 0,7992 Ω
R3= +∞
R4= 100 ± 0,8 Ω
R5= 56 ± 0,448 Ω
R6= 100,3 ± 0,8024 Ω
Pomiar metodą zerową. Mostek Techniczny Wheatstone'a
Błąd pomiarowy dla pomiarów, które przyjmują wartość z zakresu 50 - 500 Ω wynosi ± 0,5%
R1= 56 ± 0,25 Ω
R2= 99 ± 0,495 Ω
R3= +∞
R4= 99 ± 0,495 Ω
R5= 55,5 ± 0,2775 Ω
R6= 100 ± 0,5 Ω
Pomiar za pomocą Mostka Technicznego Thomsona
Należy zmierzyć rezystancję trzech kabli - czarnego (najkrótszego), czerwonego (średniego) oraz niebieskiego (najdłuższego).
Błąd pomiarowy dla pomiarów, które przyjmują wartość z zakresu:
5 - 15 mΩ wynosi ± 0,15 mΩ
5 - 60 mΩ wynosi ± 1%
kabel czarny (najkrótszy) = 10,5 ± 0,15 mΩ
kabel czerwony (średni) = 26,0 ± 0,26 mΩ
kabel niebieski (najdłuższy) = 17 ± 0,17 mΩ
Obliczyć opór zastępczy przedstawionych schematów za pomocą omomierza cyfrowego
a)
Rz= 156 Ω
b) Rz= 36 Ω
c) Rz= 135,8 Ω
... zobacz całą notatkę
