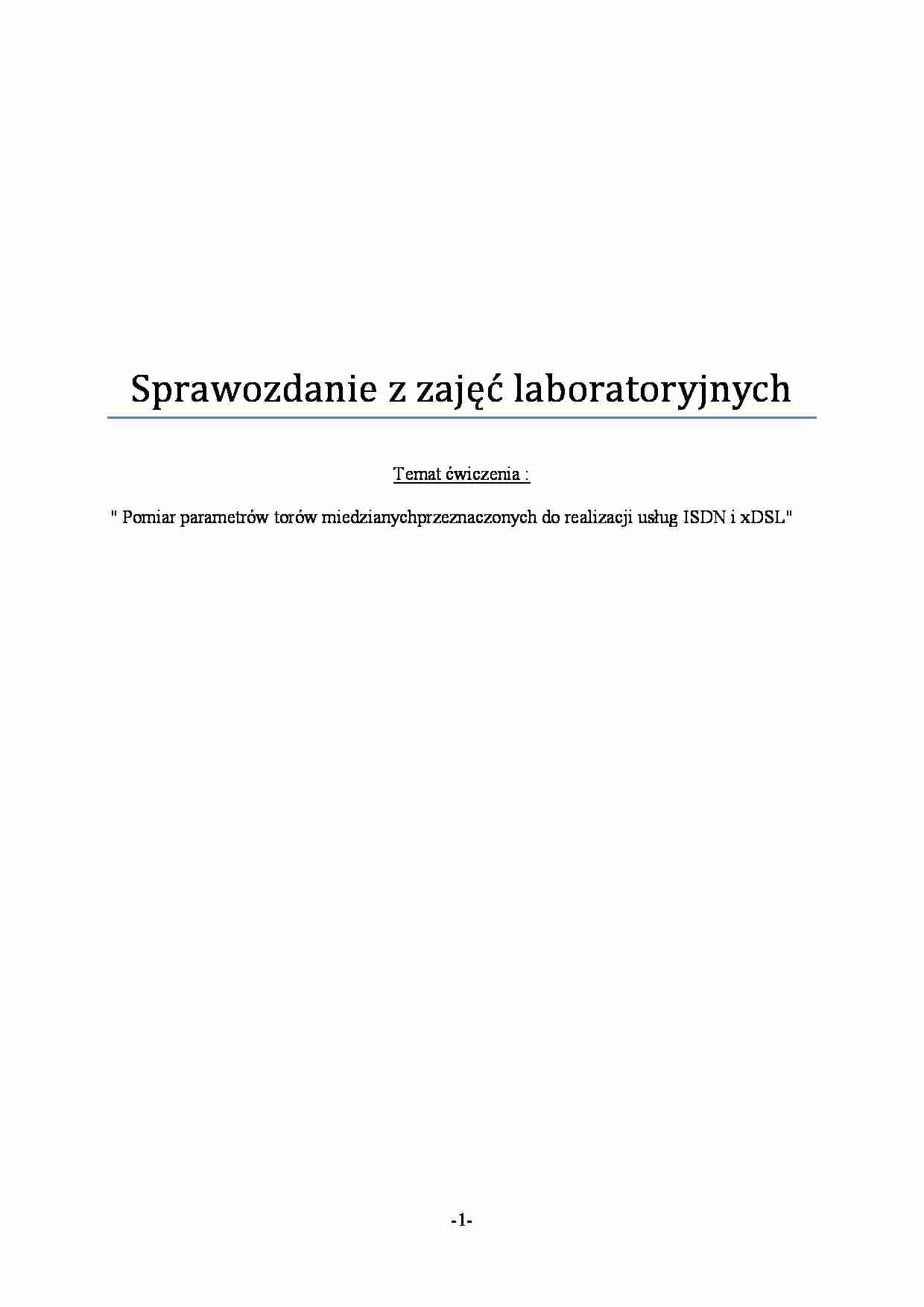

Pomiary parametrów torów miedzianych ISDN i xDSL - wykład - strona 1 Pomiary parametrów torów miedzianych ISDN i xDSL - wykład - strona 2 Pomiary parametrów torów miedzianych ISDN i xDSL - wykład - strona 3

Fragment notatki:

Sprawozdanie z zajęć laboratoryjnych
Temat ćwiczenia :
" Pomiar parametrów torów miedzianychprzeznaczonych do realizacji usług ISDN i xDSL" Cel ćwiczenia
Celem ćwiczenia było zapoznanie się z procedurami testowania torów transmisyjnych pod kątem realizacji cyfrowych usług ISDN i xDSL zgodnie z zaleceniami ITU-T G-961 i G-992.1 i sieci LAN oraz przeprowadzenie testów dostępnych torów. Pomiary wykonano dla następujących kabli:
Kabel międzymiastowy, długość 260m,
Kabel miejski , długość 1040m.
Przebieg ćwiczenia
Pomiar parametrów torów telekomunikacyjnych stosowanych do realizacji usług cyfrowych ISDN i xDSL.
Pomiary wykonuje się za pomocą testera linii LT2000. Tester umożliwia pomiary torów dzierżawionych w konfiguracjach pokazanych na rysunkach.
Pomiar poziomu szumów (kabel miejski)
Rys.1 Pomiar poziomu szumów.
Tab.1 Pomiar poziomu szumów w kablu miejskim
f [Hz]
RxLev [dBm]
200
-66,3
300
-79,5
500
-94,9
1000
-102,1
2000
-102,5
4000
-100,5
10000
-95,1
20000
-93,5
40000
-95,0
80000
-104,7
100000
-103,6
200000
-93,0
300000
-101,4
400000
-81,9
700000
-97,6
1100000
-87,5
Tab. 2 Pomiar poziomu szumów w kablu miejskim w szerokim paśmie.
MaxLev
--55,7 dBm dla 1016 kHz
MinLev
-104,2 dBm dla 80 kHz
RMSLev
-33,1dBm
1.1
Rys. 2 Poziom szumów w kablu miejskim w funkcji częstotliwości.
Pomiar przeniku zbliżnego w kablu międzymiastowym.
Rys. 3 Pomiar przeniku zbliżnego.
Tab. 3 Pomiar przeniku zbliżnego w kablu międzymiastowym.
f [kHz]
Nzb [dB]
4
91,4
10
84,1
20
81,2
40


(…)


81,3dB dla 20 kHz
MinLev
64,5 dB dla 1100 kHz
Rys. 4 Pomiar przeniku zbliżnego w kablu międzymiastowym w funkcji częstotliwości.
Pomiar tłumienności odbicia na impedancji dopasowania
Rys. 5 Pomiar tłumienności odbicia.
Tab. 5 Pomiar tłumienności odbicia na impedancji dopasowania.
Kabel miejski
Kabel międzymiastowy
f [kHz]
A [dB]
A [dB]
1
19
36,8
2
16,5
30,4
4
11,8
24,1
10
6,1
16,3
20
10,7
23,5
40
12,5…
