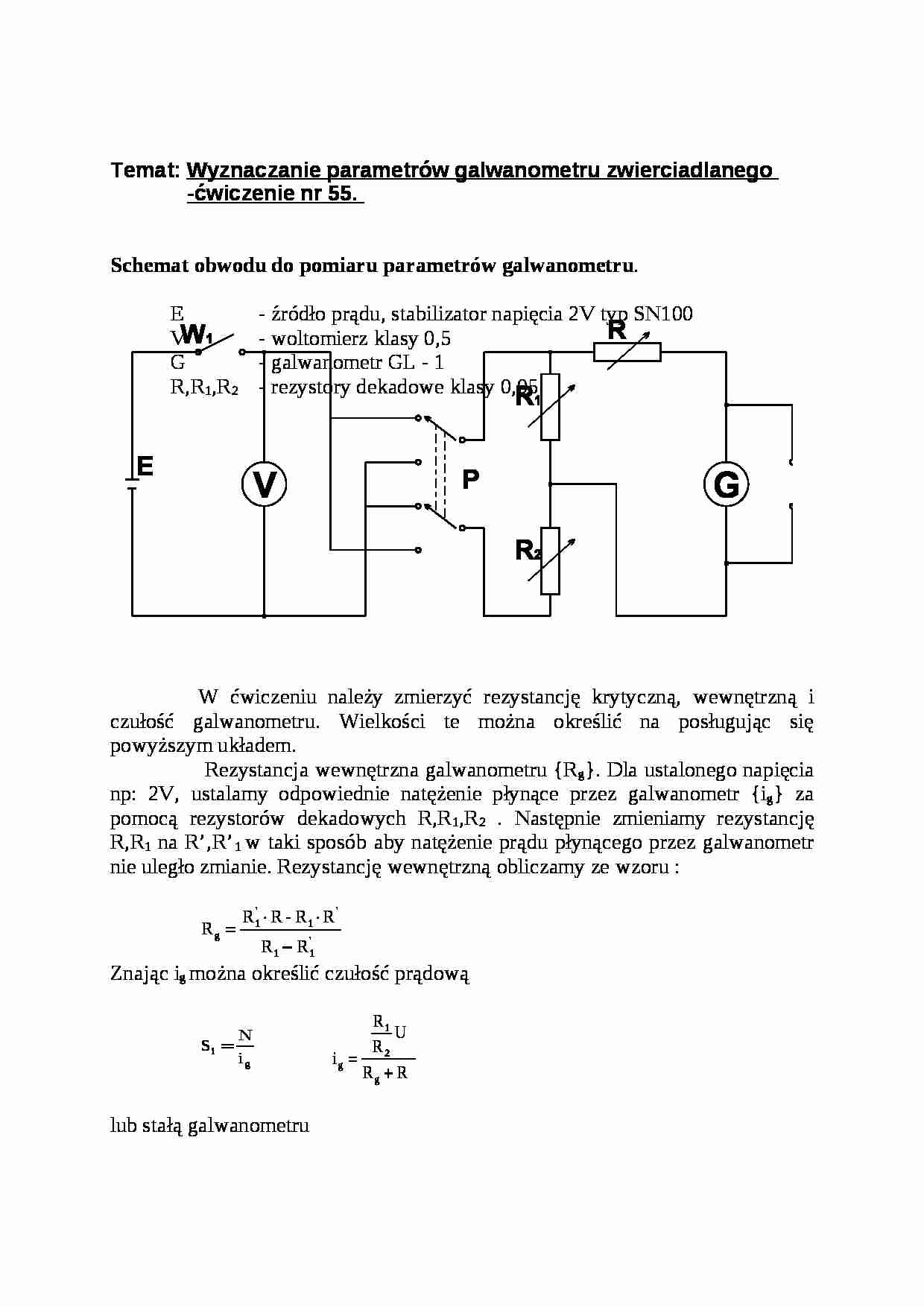

Temat: Wyznaczanie parametrów galwanometru zwierciadlanego -ćwiczenie nr 55. Schemat obwodu do pomiaru parametrów galwanometru.
E
- źródło prądu, stabilizator napięcia 2V typ SN100
V
- woltomierz klasy 0,5
G
- galwanometr GL - 1
R,R1,R2 - rezystory dekadowe klasy 0,05
W ćwiczeniu należy zmierzyć rezystancję krytyczną, wewnętrzną i czułość galwanometru. Wielkości te można określić na posługując się powyższym układem.
Rezystancja wewnętrzna galwanometru {Rg}. Dla ustalonego napięcia np: 2V, ustalamy odpowiednie natężenie płynące przez galwanometr {ig} za pomocą rezystorów dekadowych R,R1,R2 . Następnie zmieniamy rezystancję R,R1 na R',R'1 w taki sposób aby natężenie prądu płynącego przez galwanometr nie uległo zmianie. Rezystancję wewnętrzną obliczamy ze wzoru : Znając ig można określić czułość prądową
lub stałą galwanometru
gdzie N jest liczbą wychylenia plamki na skali galwanometru.
Do wyznaczenia rezystancji krytycznej, tal długo zmniejsza się R, aż ruch cewki zmieni swój charakter z periodycznego na aperiodyczny. Wtedy wartość R jest rezystancją krytyczną galwanometru Rkr.
Wartość czułości napięciowej {SU} oblicza się ze wzoru
Tabele z wynikami pomiarów i obliczeń.
Wychylenie plamki świetlnej na skali
R [Ω]
R1 [Ω]
R2 [Ω]
R' [Ω]
R'1 [Ω]
1,2
1000±2
12±5*10-4 100100±5*10-4 500±2
7±8*10-4 3,2
600±2
15±5*10-4 100100±5*10-4 2000±2
42±2*10-4 4,3
500±2
18±5*10-4 100100±5*10-4 300±2
13±4*10-4 5,8
400±2
23±5*10-4 100100±5*10-4 600±2
31±2*10-4 Wychylenie plamki świetlnej na skali
Rg [Ω]
Si
Ci
Rkr [Ω]
SU
1,2
200±16
6006000±97298
1,67*10-7±3*10-9
500±10
8580±451
3,2
178±9
8304593±133735
1,2*10-7 ±2*10-9
700±10
(…)
… klasy przyrządu ze wzoru: c) błędy wielkości (Rg , Ci , Si , SU ) oblicza się za pomocą metody różniczki zupełnej w następujący sposób :
- rezystancje wewnętrzna
- natężenie prądu płynącego przez galwanometr
- czułość prądowa
- stała galwanometru
- czułość napięciowa
PRZYKŁADOWE OBLICZENIA
- rezystancji wewnętrzna Rg
- natężenie prądu płynącego przez galwanometr ig
- czułość prądowa Si
= Si = 6006000…
