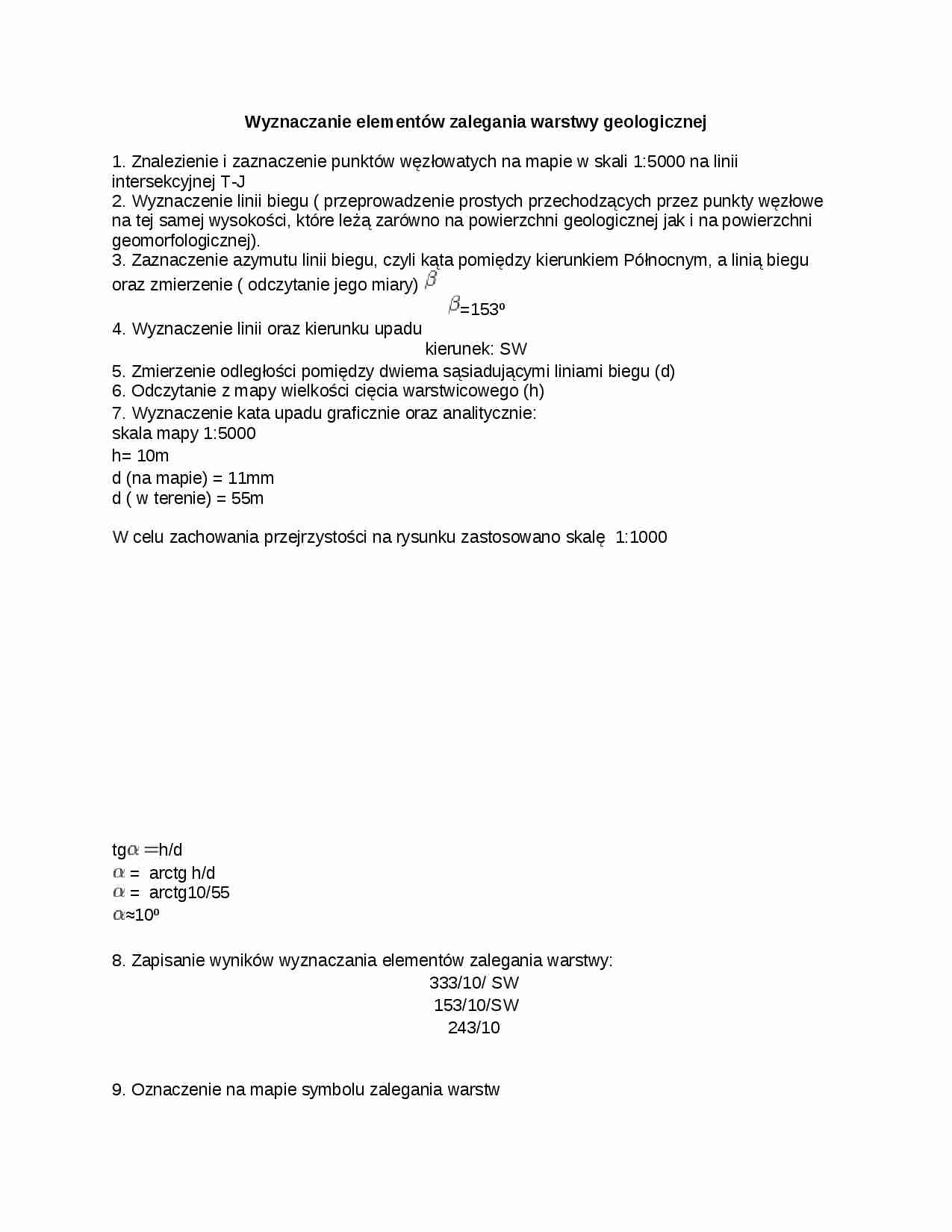

Wyznaczanie elementów zalegania warstwy geologicznej

Wyznaczanie elementów zalegania warstwy geologicznej 1. Znalezienie i zaznaczenie punktów węzłowatych na mapie w skali 1:5000 na linii intersekcyjnej T-J 2. Wyznaczenie linii biegu ( przeprowadzenie prostych przechodzących przez punkty węzłowe na tej samej wysokości, które leżą zarówno na powierzchni geologicznej jak i na powierzchni geomorfologicznej). 3. Zaznaczenie azymutu linii biegu, czyli kąta pomiędzy kierunkiem Północnym, a linią biegu oraz zmierzenie ( odczytanie jego miary) =153º 4. Wyznaczeni e linii oraz kierunku upadu kierunek: SW 5. Zmierzenie odległości pomiędzy dwiema sąsiadującymi liniami biegu (d) 6. Odczytanie z mapy wielkości cięcia warstwicowego (h) 7. Wyznaczenie kata upadu graficznie oraz analitycznie: skala mapy 1:5000 h= 10m d (n a mapie) = 11mm d ( w terenie) = 55m W celu zachowania przejrzystości na rysunku zastosowano skalę 1:1000 tg h/d = arctg h/d = arctg10/55 ≈10º 8. Zapisanie wyników wyznaczania elementów zalegania warstwy: 333/10/ SW 153/10/ SW 243 /10 9. Oznaczenie na mapie symbolu zalegania warstw ... zobacz całą notatkę
