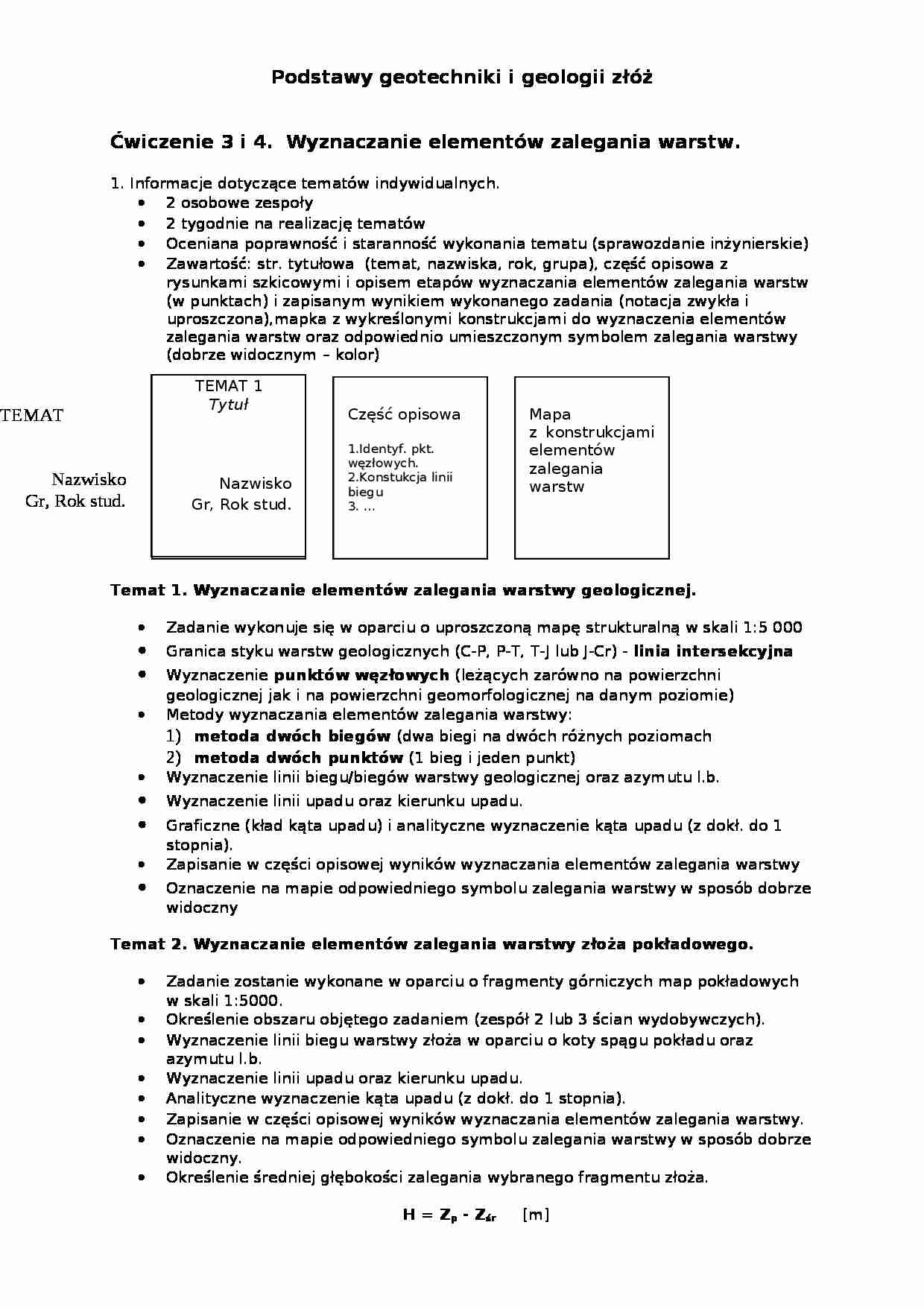

Podstawy geotechniki i geologii złóż Ćwiczenie 3 i 4 . Wyznaczanie elementów zalegania warstw. 1. Informacje dotyczące tematów indywidualnych.
2 osobowe zespoły
2 tygodnie na realizację tematów
Oceniana poprawność i staranność wykonania tematu (sprawozdanie inżynierskie) Zawartość: str. tytułowa (temat, nazwiska, rok, grupa), część opisowa z rysunkami szkicowymi i opisem etapów wyznaczania elementów zalegania warstw (w punktach) i zapisanym wynikiem wykonanego zadania (notacja zwykła i uproszczona),mapka z wykreślonymi konstrukcjami do wyznaczenia elementów zalegania warstw oraz odpowiednio umieszczonym symbolem zalegania warstwy (dobrze widocznym - kolor)
Temat 1 . Wyznaczanie elementów zalegania warstwy geologicznej. Zadanie wykonuje się w oparciu o uproszczoną mapę strukturalną w skali 1:5 000
Granica styku warstw geologicznych (C-P, P-T, T-J lub J-Cr) - linia intersekcyjna Wyznaczenie punktów węzłowych (leżących zarówno na powierzchni geologicznej jak i na powierzchni geomorfologicznej na danym poziomie)
Metody wyznaczania elementów zalegania warstwy: metoda dwóch biegów (dwa biegi na dwóch różnych poziomach metoda dwóch punktów (1 bieg i jeden punkt)
Wyznaczenie linii biegu/biegów warstwy geologicznej oraz azymutu l.b.
Wyznaczenie linii upadu oraz kierunku upadu.
Graficzne (kład kąta upadu) i analityczne wyznaczenie kąta upadu (z dokł. do 1 stopnia).
Zapisanie w części opisowej wyników wyznaczania elementów zalegania warstwy
Oznaczenie na mapie odpowiedniego symbolu zalegania warstwy w sposób dobrze widoczny
Temat 2. Wyznaczanie elementów zalegania warstwy złoża pokładowego. Zadanie zostanie wykonane w oparciu o fragmenty górniczych map pokładowych w skali 1:5000.
Określenie obszaru objętego zadaniem (zespół 2 lub 3 ścian wydobywczych).
Wyznaczenie linii biegu warstwy złoża w oparciu o koty spągu pokładu oraz azymutu l.b.
Wyznaczenie linii upadu oraz kierunku upadu.
Analityczne wyznaczenie kąta upadu (z dokł. do 1 stopnia).
Zapisanie w części opisowej wyników wyznaczania elementów zalegania warstwy.
Oznaczenie na mapie odpowiedniego symbolu zalegania warstwy w sposób dobrze widoczny.
Określenie średniej głębokości zalegania wybranego fragmentu złoża.
H = Z p - Z śr [m] Gdzie:
Z p - wysokość powierzchni terenu [m n.p.m.] (wzięta z otworów badawczych lub szybów)
(…)
… z wartości kot spągu pokładu w wierzchołkach pola eksploatacji).
TEMAT
Nazwisko
Gr, Rok stud.
Część opisowa
1.Identyf. pkt. węzłowych.
2.Konstukcja linii biegu
3. …
Mapa
z konstrukcjami elementów zalegania warstw
TEMAT 1
Tytuł
Nazwisko
Gr, Rok stud.
…
