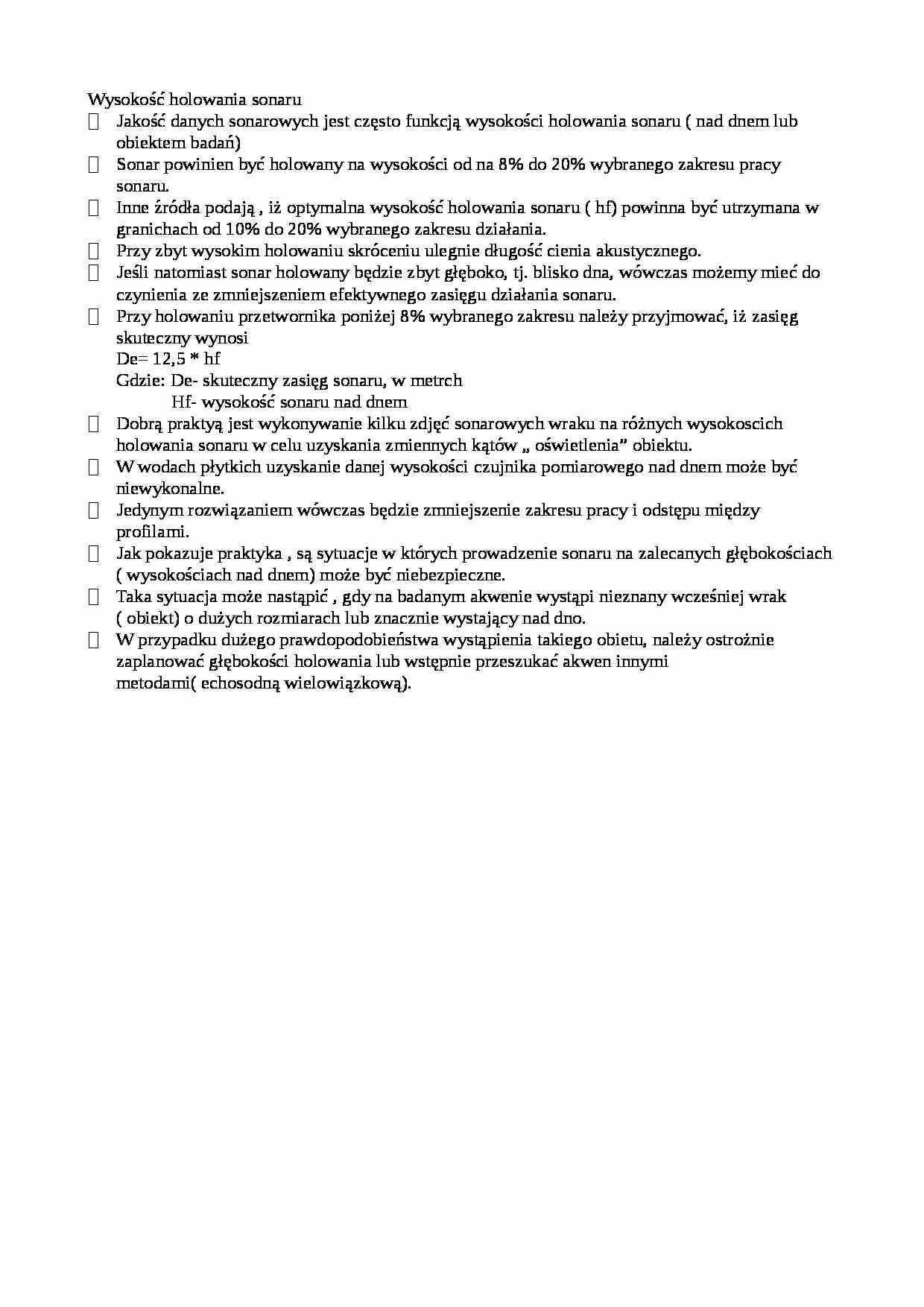

Wysokość holowania sonaru-opracowanie - strona 1

Fragment notatki:

Wysokość holowania sonaru
Jakość danych sonarowych jest często funkcją wysokości holowania sonaru ( nad dnem lub obiektem badań)
Sonar powinien być holowany na wysokości od na 8% do 20% wybranego zakresu pracy sonaru.
Inne źródła podają , iż optymalna wysokość holowania sonaru ( hf) powinna być utrzymana w granichach od 10% do 20% wybranego zakresu działania.
Przy zbyt wysokim holowaniu skróceniu ulegnie długość cienia akustycznego.
Jeśli natomiast sonar holowany będzie zbyt głęboko, tj. blisko dna, wówczas możemy mieć do czynienia ze zmniejszeniem efektywnego zasięgu działania sonaru.
Przy holowaniu przetwornika poniżej 8% wybranego zakresu należy przyjmować, iż zasięg skuteczny wynosi De= 12,5 * hf
Gdzie: De- skuteczny zasięg sonaru, w metrch
Hf- wysokość sonaru nad dnem
Dobrą praktyą jest wykonywanie kilku zdjęć sonarowych wraku na różnych wysokoscich holowania sonaru w celu uzyskania zmiennych kątów „ oświetlenia” obiektu.
W wodach płytkich uzyskanie danej wysokości czujnika pomiarowego nad dnem może być niewykonalne.
Jedynym rozwiązaniem wówczas będzie zmniejszenie zakresu pracy i odstępu między profilami.
Jak pokazuje praktyka , są sytuacje w których prowadzenie sonaru na zalecanych głębokościach ( wysokościach nad dnem) może być niebezpieczne.
Taka sytuacja może nastąpić , gdy na badanym akwenie wystąpi nieznany wcześniej wrak ( obiekt) o dużych rozmiarach lub znacznie wystający nad dno.
W przypadku dużego prawdopodobieństwa wystąpienia takiego obietu, należy ostrożnie zaplanować głębokości holowania lub wstępnie przeszukać akwen innymi metodami( echosodną wielowiązkową). ... zobacz całą notatkę
