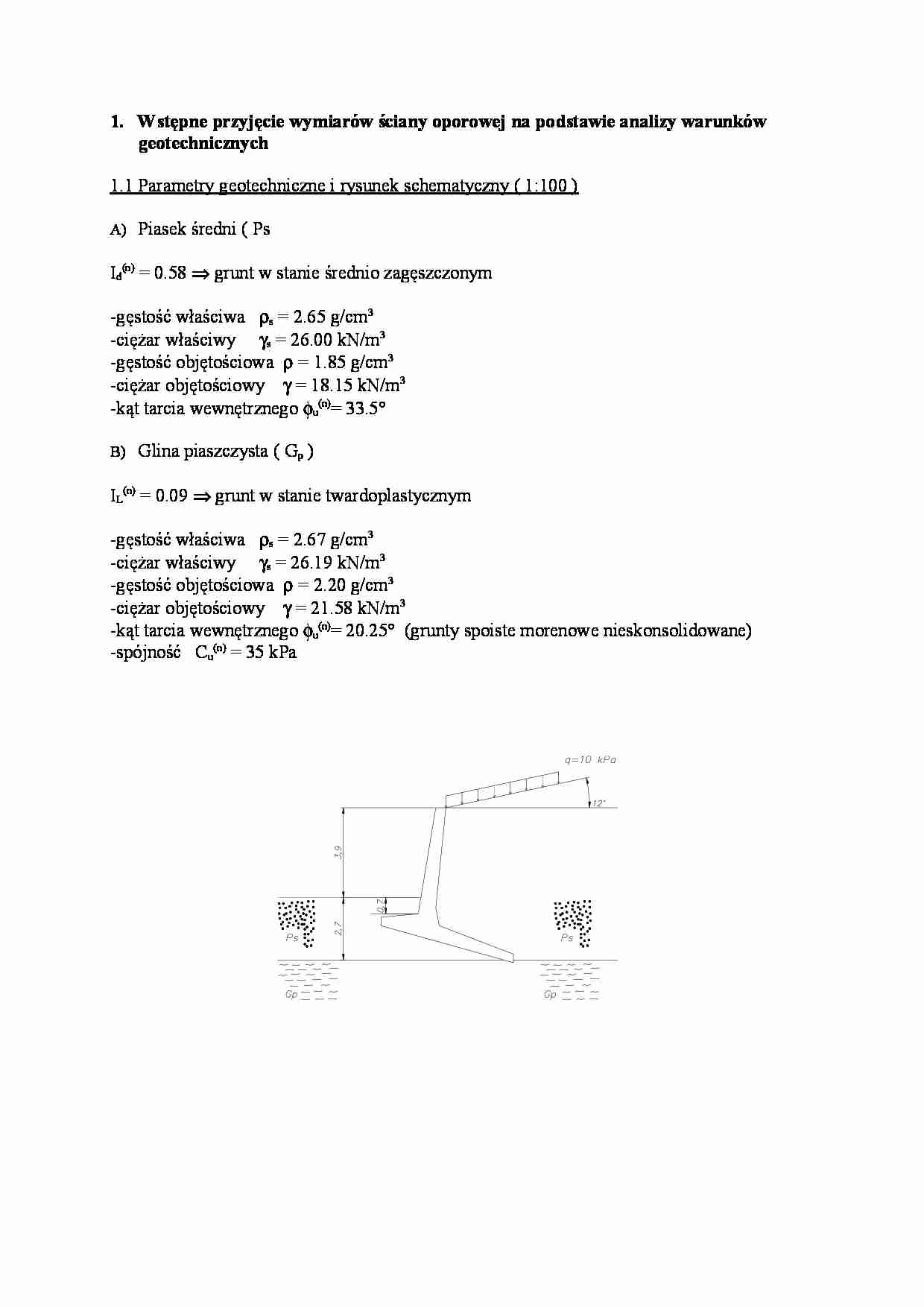

Wymiary sciany oporowej na apodstawie analizy warunków geotechnicznych - strona 1 Wymiary sciany oporowej na apodstawie analizy warunków geotechnicznych - strona 2

Fragment notatki:

1. Wstępne przyjęcie wymiarów ściany oporowej na podstawie analizy warunków       geotechnicznych 1.1 Parametry geotechniczne i rysunek schematyczny ( 1:100 ) A) Piasek średni ( Ps   Id(n) = 0.58  ⇒ grunt w stanie średnio zagęszczonym -gęstość właściwa    ρs = 2.65 g/cm3 -ciężar właściwy      γs = 26.00 kN/m3 -gęstość objętościowa   ρ = 1.85 g/cm3 -ciężar objętościowy     γ = 18.15 kN/m3 -kąt tarcia wewnętrznego  φu(n)= 33.5°  B) Glina piaszczysta ( Gp ) IL(n) = 0.09  ⇒ grunt w stanie twardoplastycznym -gęstość właściwa    ρs = 2.67 g/cm3 -ciężar właściwy      γs = 26.19 kN/m3 -gęstość objętościowa   ρ = 2.20 g/cm3 -ciężar objętościowy     γ = 21.58 kN/m3 -kąt tarcia wewnętrznego  φu(n)= 20.25°  (grunty spoiste morenowe nieskonsolidowane) -spójność   Cu(n) = 35 kPa 1.2 Wstępne oszacowanie obciążeń     Obliczenie parć według metody Rankine’a -współczynnik parcia ) sin( ) sin( , ε ω ε ω ε ε + − = R a K             ε=12° ( kąt nachylenia naziomu w stosunku do poziomu )      Φ = sin sin sin ε ω ε                    Φ=33.5° ( kąt tarcia wewnętrznego piasku średniego Ps )   PARCIA CHARAKTERYSTYZCNE Parcie charakterystyczne gruntu w punkcie 1 ( z = 0 ) e1(n) = (  γ⋅z⋅cosε+q )⋅Ka,R = q⋅Ka,R = 10⋅0.314 = 3.14 [kPa] Parcie charakterystyczne gruntu w punkcie 2 ( z = 4.9 ) e2(n) = (  γ⋅z⋅cosε+q )⋅Ka,R = ( 18.15⋅4.9⋅0.978+10 )⋅0.314 = 30.45 [kPa] PARCIA OBLICZENIOWE e1(r) =  γf1⋅γf2⋅e(n) = 1.2⋅1.1⋅3.14 = 4.145 [kPa]       dla γf2 = 1.1 e1(r) =  γf1⋅γf2⋅e(n) = 1.2⋅0.9⋅3.14 = 3.390 [kPa]       dla γf2 = 0.9   e2(r) =  γf1⋅γf2⋅e(n) = 1.2⋅1.1⋅30.45 = 40.19 [kPa]       dla γf2 = 1.1 e2(r) =  γf1⋅γf2⋅e(n) = 1.2⋅0.9⋅30.45 = 32.89 [kPa]       dla γf2 = 0.9 ° = ⇒ = = 15 . 22 377 . 0 5 . 33 sin 12 sin sin ε ε ω ω 314 . 0 ) 12 15 . 22 sin( ) 12 15 . 22 sin( , = + − = R a K Document Outline Obliczenie parć według metody Rankine’a ... zobacz całą notatkę
