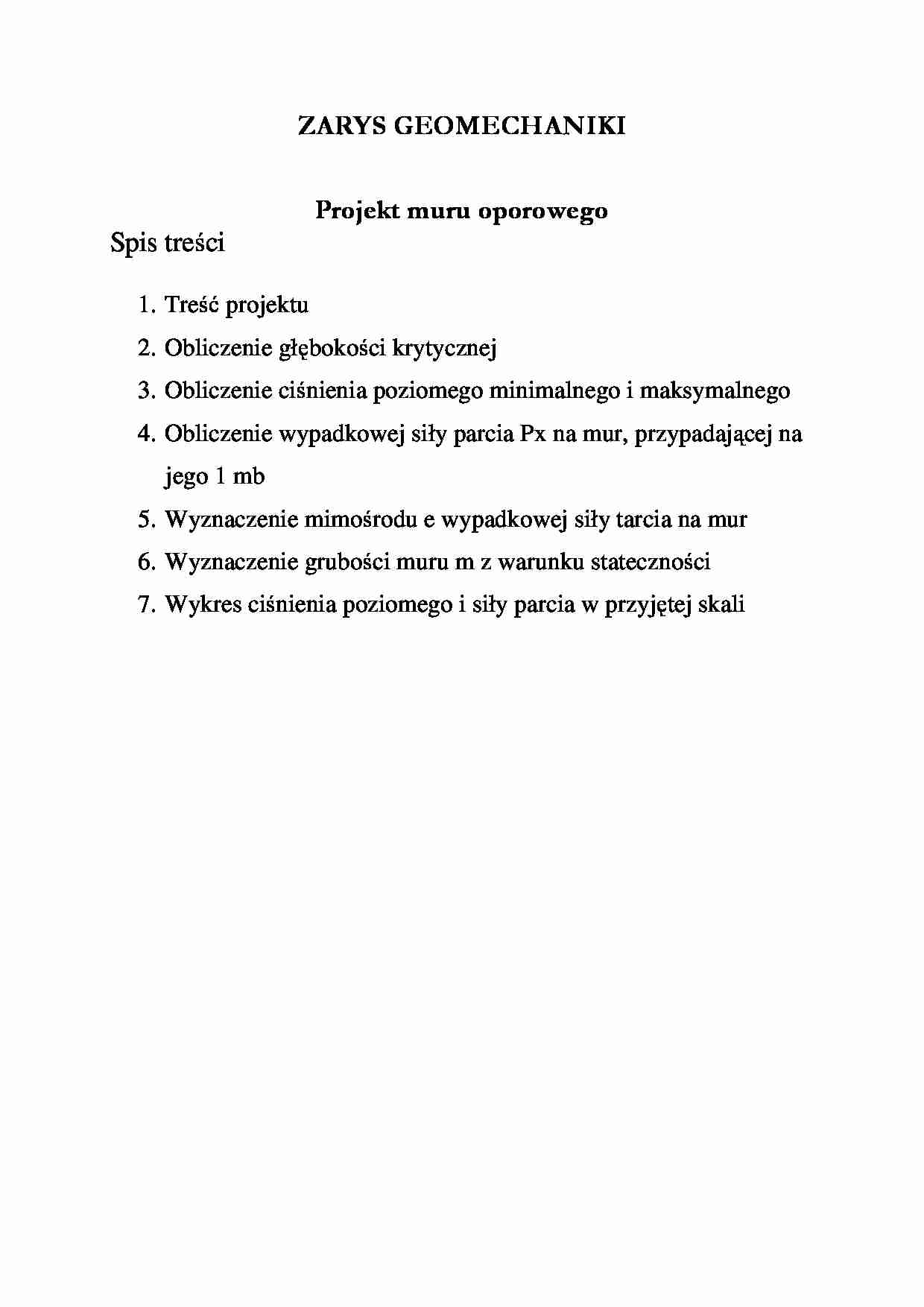

ZARYS GEOMECHANIKI
Projekt muru oporowego
Spis treści
1. Treść projektu
2. Obliczenie głębokości krytycznej
3. Obliczenie ciśnienia poziomego minimalnego i maksymalnego
4. Obliczenie wypadkowej siły parcia Px na mur, przypadającej na
jego 1 mb
5. Wyznaczenie mimośrodu e wypadkowej siły tarcia na mur
6. Wyznaczenie grubości muru m z warunku stateczności
7. Wykres ciśnienia poziomego i siły parcia w przyjętej skali
1. Treść projektu
Zaprojektować mur oporowy oraz sporządzić wykres ciśnienia
poziomego Px z zaznaczeniem skali wysokości muru i skali ciśnienia
poziomego. Dane do projektu zawiera tablica nr 1.
Lp.
Wykaz wielkości
Wzór
Wartość
1
Nr porządkowy
N
6
2
Wysokość skarpy
H=2+0,15*N [m]
2,9
3
CięŜar objętościowy gruntu
γ=15+0,05*N [kN/m3]
15,3
4
ObciąŜenie naziomu
po=6+0,1*N [kN/m2]
6,6
5
Kąt tarcia wewnętrznego gruntu
ςo=10+0,1*N [°]
10,6
6
Spójność wewnętrzna (kohezja)
c=2+0,05*N [kN/m2]
2,3
7
CięŜar objętościowy muru
γm=28 [kN/m3]
28
8
Współczynnik bezpieczeństwa
nb=1,5+0,05*N
1,8
9
Całkowita długość muru
1 [m]
2. Obliczenie głębokości krytycznej
H KR =
2c
γ

P
cos ϕ
− 0
1 − sin ϕ γ
 kN kN 
2 
 2
[ H KR ] =  m − m  = [m]
 kN kN 
 m3 m3 


H KR =
2 ⋅ 2,3 0,983
6,6


≈ −0,07[m]
15,3 1 − 0,184 15,3
H KR ... zobacz całą notatkę
