Projekty "Wymiarowanie połączeń mechanicznych; połączenia spawane". Projekt zawiera: dobór cząstkowych współczynników bezpieczeństwa, rysunek pomocniczy, obliczenie spoiny czołowej, obliczenie spoiny pachwinowej oraz wnioski.
Drugi projekt "Wymiarowanie połączeń mechanicznych; połączenia śrubowe" zawiera on: dobór cząstkowych współczynników bezpieczeństwa, rysunek, klasy własności mechanicznej śrub, obliczenie naprężenia dopuszczalnego na rozciąganie, obliczenie średnicy rdzenia, obliczanie długości l ze względu na przekrój niebezpieczny, obliczenie minimalnej długości śruby rozciąganej osiowo, obliczenie minimalnej długości śruby obciążonej poprzecznie.
Trzeci projekt "Wymiarowanie połączeń mechanicznych; połączenia sworzniowe" zawiera: dobór cząstkowych współczynników bezpieczeństwa, naprężenia dopuszczalne na ścinanie, warunek wytrzymałościowy na ścinanie, warunek na nacisk powierzchniowy, sprawdzenie średnicy, obliczenie średnicy sworznia z warunku na dopuszczalny nacisk powierzchniowy, sprawdzenie warunku bezpieczeństwa kątowników ze względu na rozciąganie, sprawdzenie warunku bezpieczeństwa środkowego płaskownika ze względu na rozciąganie, obliczenie szerokości blachy- b ze względu na przekrój niebezpieczny, obliczenie długości sworznia.

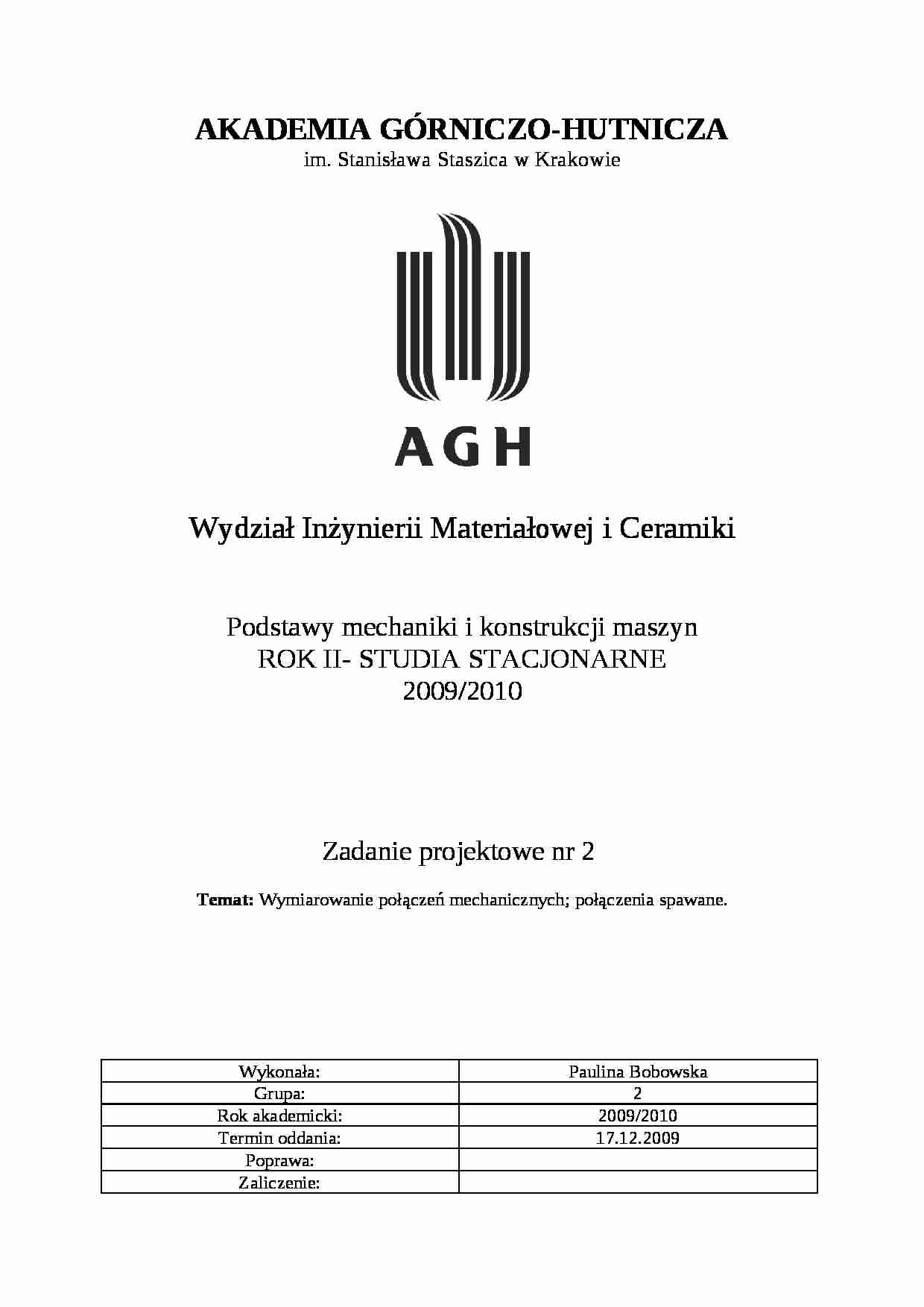

AKADEMIA GÓRNICZO-HUTNICZA
im. Stanisława Staszica w Krakowie
Wydział Inżynierii Materiałowej i Ceramiki
Podstawy mechaniki i konstrukcji maszyn
ROK II- STUDIA STACJONARNE
2009/2010
Zadanie projektowe nr 3 Temat: Wymiarowanie połączeń mechanicznych; połączenia śrubowe.
DANE
OBLICZENIA
WYNIKI
1.Dobór cząstkowych współczynników bezpieczeństwa [1]: x1=1,2 x2=1,1 x3=1,3 x4=1,1
xC=x1·x2·x3·x4= 1,2·1,1·1,3·1,1=1,8876
2.Rysunek:
T T
F F
P
xC=1,8876
Klasy własności mechanicznej śrub:
a). rozciąganych- 5.8,
b). obciążonych poprzecznie-10.9.
Ad. a).
I. Obliczenie naprężenia dopuszczalnego na rozciąganie:
kr=
Re= 5·8·10=400 MPa
kr= MPa
Re=400MPa
kr=212MPa
k= 1,25
1kN=103N
P=40 kN=
=40000N
xC=1,8876
Re=400 MPa= 400000000 Pa
II. Obliczenie średnicy rdzenia.
d- średnica gwintu
d3=średnica rdzenia
σ=≤ kr i- ilość śrub Dobieram ilość śrub- 2.
S=
Po przekształceniu wzorów:
d3 ≥
Po podstawieniu wartości liczb:
d3 ≥
[m]= d3=0,01226m≈ 12,3mm
Nominalny wymiar gwintu- M16- odpowiada mu nominalna średnica rdzenia -13,369mm[2]
M16x80x5.8-A- oznaczenie tej śruby
d3=12,3mm
xC=1,8876
Ad b).
I. Obliczenie naprężenia dopuszczalnego na rozciąganie:
kr= Re= 10·9·10=900 MPa
kr=
Re=900MPa
kr=476,8MPa
II. Obliczenie średnicy rdzenia.
μ∙T≥P
Q·i∙n∙μ≥P Q≥ Q= f∙
≤kr S=
(…)
… naprężenie na ścinanie dla spoiny pachwinowej
i- liczba spoin= 2
k't=z· z0· kr Zakładam, że spoina ta nie będzie badana.
Warunek bezpieczeństwa na rozciąganie spoiny pachwinowej::
kr= = = 121,847MPa
k't= 0,5·0,8·121,847= 48,74MPa
Pole przekroju:
S=l2·a
a- wysokość trójkąta równoramiennego:
a= = 0,7·g2 l2≥ [l1]= = [m]
Po przekształceniu jednostek podstawiam dane do wzoru:
l2= = 0,0732
lrz2= l2+2·0,7·g2 lrz2…
… kątowników: 9mm
grubość nakrętki: 0,8d3=12,8
grubość podkładki: 0,2d3=3,2mm
grubość śruby wystającej poza nakrętkę: 0,4d3=6,4mm
l= 0,8d+0,2d+0,4d+30mm=12,8+3,2+6,4+30=
=52,4
Według normy PN-74/M-82101 o długości zaciskowej śrub dobieram długość śruby L=70mm[4] l=52,4mm
3.Wnioski:
Biorąc pod uwagę wyniki obliczeń, można stwierdzić, że śruba rozciągana o klasie własności mechanicznej 5.8 posiada nominalny…
