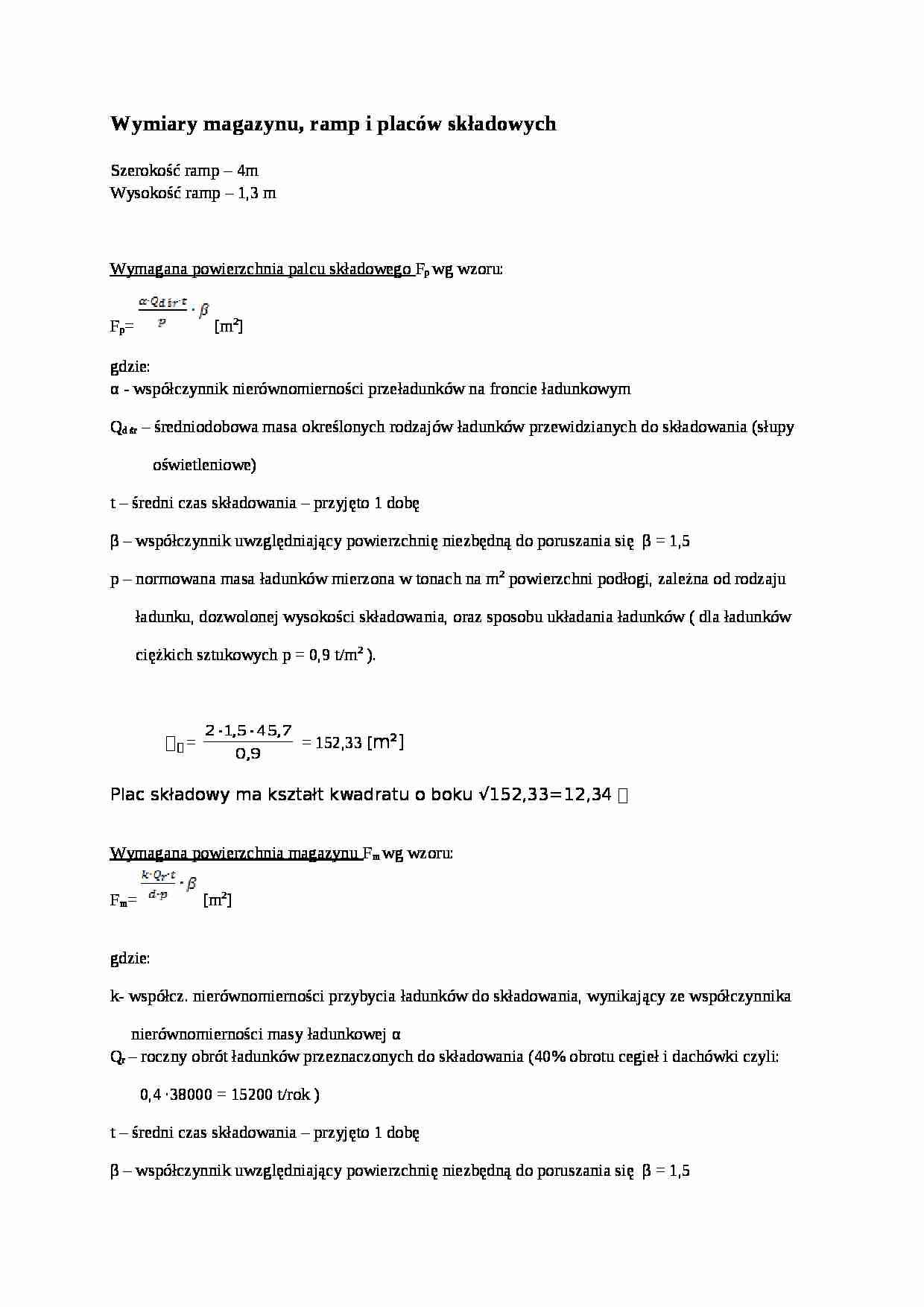

Wymiary magazynu, ramp i placów składowych - opis - strona 1 Wymiary magazynu, ramp i placów składowych - opis - strona 2

Fragment notatki:

Wymiary magazynu, ramp i placów składowych
Szerokość ramp - 4m Wysokość ramp - 1,3 m
Wymagana powierzchnia palcu składowego Fp wg wzoru: Fp= [m2] gdzie: α - współczynnik nierównomierności przeładunków na froncie ładunkowym
Qd śr - średniodobowa masa określonych rodzajów ładunków przewidzianych do składowania (słupy oświetleniowe)
t - średni czas składowania - przyjęto 1 dobę
β - współczynnik uwzględniający powierzchnię niezbędną do poruszania się β = 1,5
p - normowana masa ładunków mierzona w tonach na m2 powierzchni podłogi, zależna od rodzaju
ładunku, dozwolonej wysokości składowania, oraz sposobu układania ładunków ( dla ładunków ciężkich sztukowych p = 0,9 t/m2 ).
= = 152,33 [m2]
Plac składowy ma kształt kwadratu o boku √152,33=12,34 Wymagana powierzchnia magazynu Fm wg wzoru: Fm= [m2]
gdzie:
k- współcz. nierównomierności przybycia ładunków do składowania, wynikający ze współczynnika nierównomierności masy ładunkowej α Qr - roczny obrót ładunków przeznaczonych do składowania (40% obrotu cegieł i dachówki czyli: 0,4 ·38000 = 15200 t/rok )
t - średni czas składowania - przyjęto 1 dobę
β - współczynnik uwzględniający powierzchnię niezbędną do poruszania się β = 1,5
d - liczba dni pracy KPŁ w roku
p - normowana masa ładunków mierzona w tonach na m2 powierzchni podłogi, zależna od rodzaju
ładunku, dozwolonej wysokości składowania, oraz sposobu układania ładunków (przyjmuję p = 0,9 t/m 2 ).
= =187,65 [m2] Magazyn ma kształt kwadratu o boku √187,65 =13,70 ... zobacz całą notatkę
