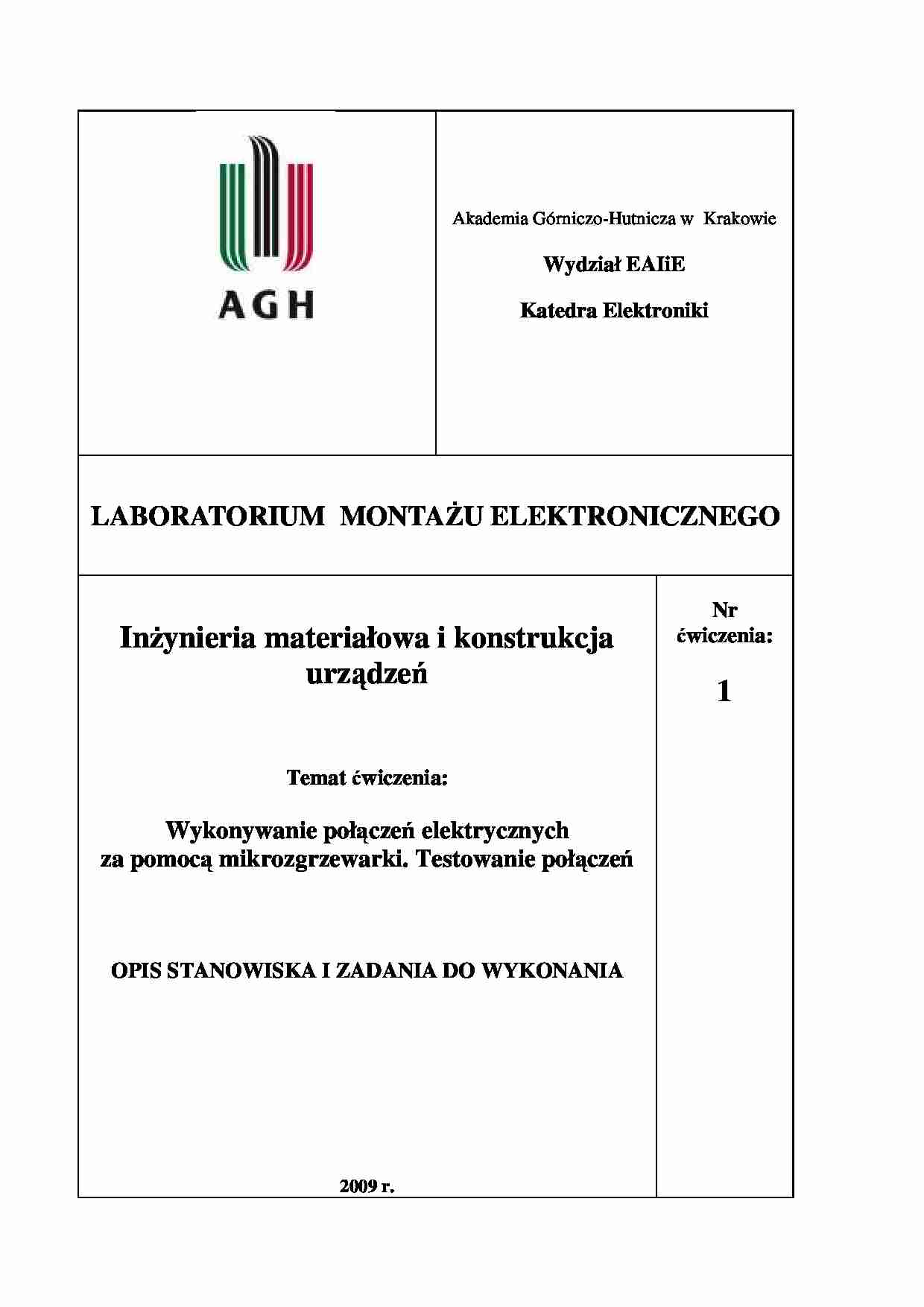

Akademia Górniczo-Hutnicza w Krakowie Wydział EAIiE Katedra Elektroniki LABORATORIUM MONTAśU ELEKTRONICZNEGO InŜynieria materiałowa i konstrukcja urządzeń Temat ćwiczenia: Wykonywanie połączeń elektrycznych za pomocą mikrozgrzewarki. Testowanie połączeń OPIS STANOWISKA I ZADANIA DO WYKONANIA 2009 r. Nr ćwiczenia: 1 Katedra Elektroniki AGH – Laboratorium MontaŜu w Elektronice 2 I. Cel ćwiczenia Celem ćwiczenia jest poznanie techniki zgrzewania stosowanej w montaŜu elektronicznym, oraz dodatkowo zapoznanie się ze specyfiką montaŜu pod mikroskopem. Studenci po uprzednim zapoznaniu się z urządzeniami i z ich obsługą wykonują połączenia za pomocą mikrozgrzewarki. Wykorzystują płytki alundowe z nadrukowanymi i wypalonymi pastami oraz drut aluminiowy, miedziany, niklowy, złoty o róŜnych grubościach. Dobierane są optymalne ustawienia parametrów technologicznych dla konkretnych łączonych materiałów. Kolejną częścią ćwiczenia jest sprawdzenie jakości połączeń za pomocą testera (pomiar siły zrywającej). II. Stanowisko montaŜowe – mikrozgrzewarka Hughes MCW 550 ( microwelder ) Jest to urządzenie prostsze w budowie i obsłudze w stosunku do bondera. Mikrozgrzewarka składa się z następujących części: • Jednostki głównej MCW-550-115-0 • Zasilacza o stałym napięciu, dostarczającego prądu o odpowiednich parametrach • głowicy zgrzewającej z elektrodami VTA-96 • elektrod o regulowanej sile docisku 60-1000g • pedału noŜnego • mikroskopu Nikon SMZ-1 (powiększenie: okular 10x, obiektyw 0.5x) Dzięki zastosowaniu mikroskopu moŜemy mieć wgląd w proces zgrzewania: wypozycjonować elektrody nad punktem montaŜu, obejrzeć efekty swojej pracy, dostroić parametry do potrzeb, itp. Ogólny wygląd stanowiska oraz zasilacza przedstawiają rys. 1 i 2. Sterowanie obniŜaniem elektrod następuje za pomocą pedału noŜnego (podobnego do tego, który spotyka się w maszynach do szycia). Podczas jego naciskania, ramiona z elektrodami obniŜają się, następuje kontakt z podłoŜem i przepływ prądu, który zgrzewa drut do kontaktu. Przebieg procesu zgrzewania: 1. Ustawiamy wstępnie parametry (napięcie zgrzewania, czas zgrzewania, odległość między
(…)
… kontaktu (ze względów estetycznych). Oczywiście drucik MUSI
teŜ w momencie zetknięcia z podłoŜem łączyć obie elektrody, bo inaczej nie przepłynie prąd
i zgrzew nie powstanie…
4. Po przyłoŜeniu drucika i ustaleniu miejsca zgrzewania wciskamy pedał aŜ do zetknięcia
z drucikiem i podłoŜem – jeśli np. połoŜenie wymaga poprawy moŜemy jeszcze je zmienić…
2
Katedra Elektroniki AGH – Laboratorium MontaŜu…
…:
a. brudnych stykach elektrod (w takim przypadku przeczyszczamy je od spodu
kawałkiem płytki z alundu)
b. zanieczyszczonej powierzchni kontaktu lub drucika (wtedy przeczyszczamy je
patyczkiem zanurzonym np. w acetonie lub alkoholu izopropylowym)
c. źle dobranych parametrach zgrzewania
Nie naleŜy w takim przypadku zwiększać parametrów zgrzewania „na ślepo”, poniewaŜ moŜe
nastąpić całkowite przepalenie drutu…
... zobacz całą notatkę
