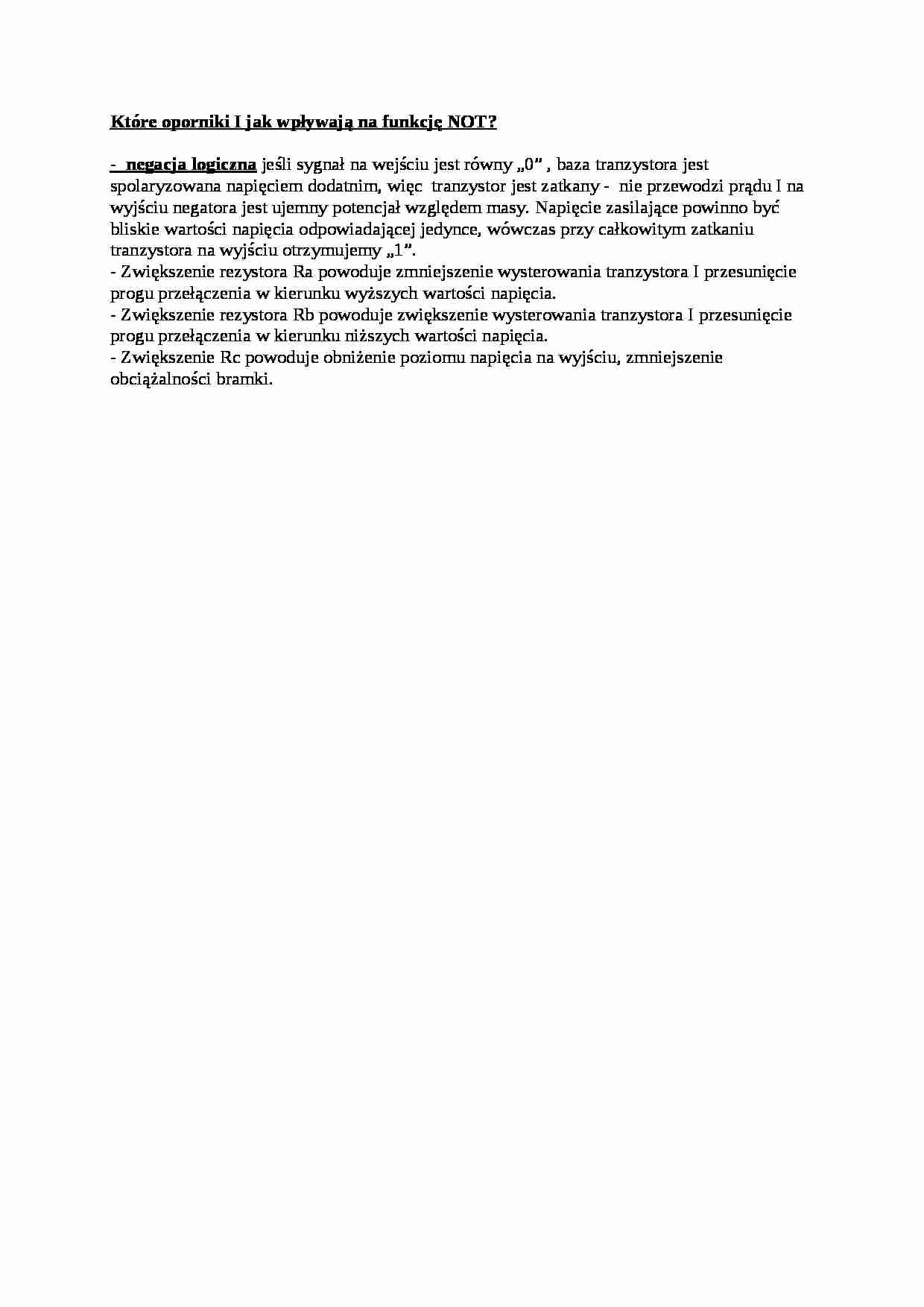

Wykład - wpływ oporników na funkcję NOT

Które oporniki I jak wpływają na funkcję NOT?
- negacja logiczna jeśli sygnał na wejściu jest równy „0” , baza tranzystora jest spolaryzowana napięciem dodatnim, więc tranzystor jest zatkany - nie przewodzi prądu I na wyjściu negatora jest ujemny potencjał względem masy. Napięcie zasilające powinno być bliskie wartości napięcia odpowiadającej jedynce, wówczas przy całkowitym zatkaniu tranzystora na wyjściu otrzymujemy „1”.
- Zwiększenie rezystora Ra powoduje zmniejszenie wysterowania tranzystora I przesunięcie progu przełączenia w kierunku wyższych wartości napięcia.
- Zwiększenie rezystora Rb powoduje zwiększenie wysterowania tranzystora I przesunięcie progu przełączenia w kierunku niższych wartości napięcia.
- Zwiększenie Rc powoduje obniżenie poziomu napięcia na wyjściu, zmniejszenie obciążalności bramki.
