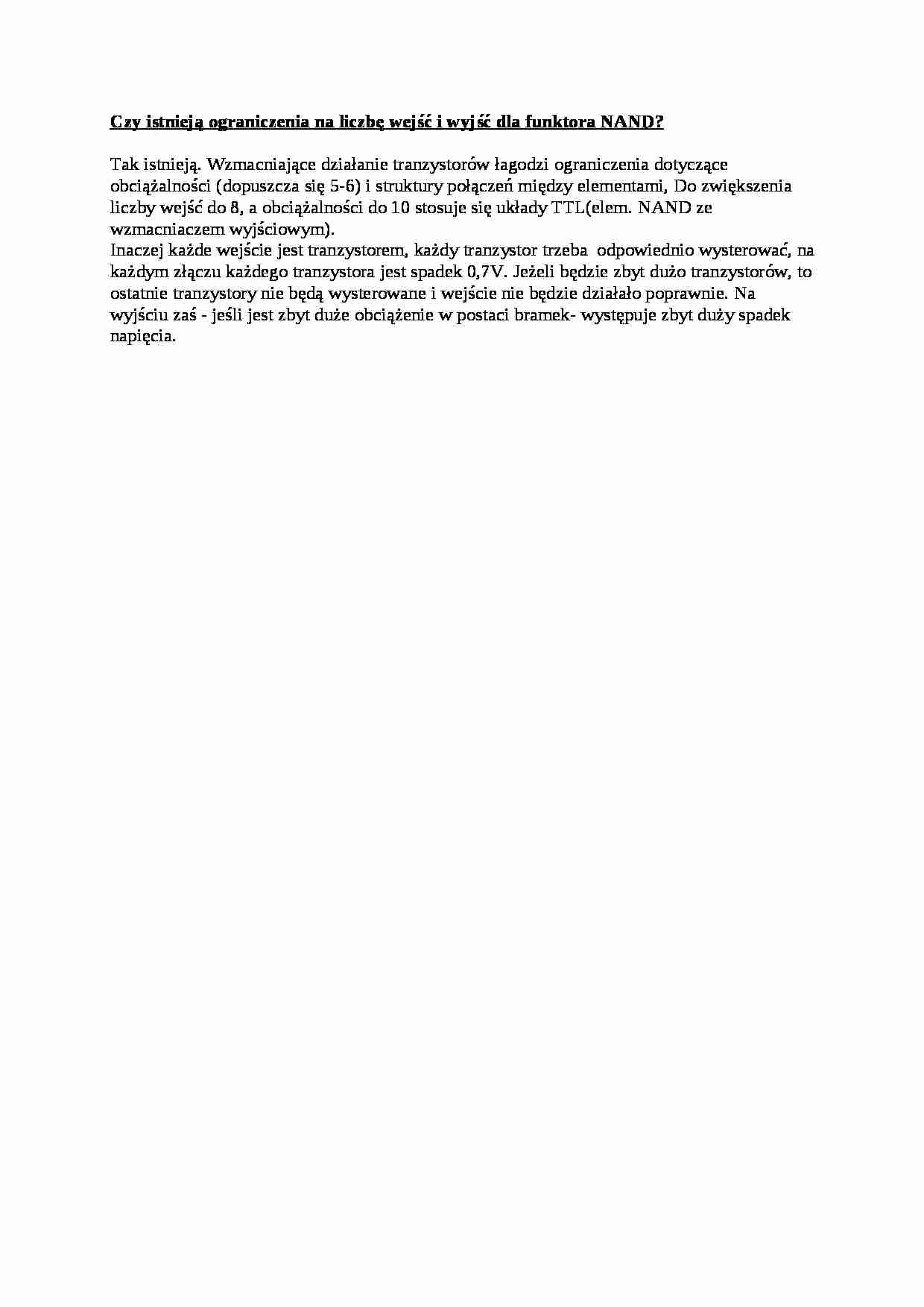

Wykład - ograniczenia na liczbę wejść i wyjść dla funktora NAND - strona 1

Fragment notatki:

Czy istnieją ograniczenia na liczbę wejść i wyjść dla funktora NAND?
Tak istnieją. Wzmacniające działanie tranzystorów łagodzi ograniczenia dotyczące obciążalności (dopuszcza się 5-6) i struktury połączeń między elementami, Do zwiększenia liczby wejść do 8, a obciążalności do 10 stosuje się układy TTL(elem. NAND ze wzmacniaczem wyjściowym).
Inaczej każde wejście jest tranzystorem, każdy tranzystor trzeba odpowiednio wysterować, na każdym złączu każdego tranzystora jest spadek 0,7V. Jeżeli będzie zbyt dużo tranzystorów, to ostatnie tranzystory nie będą wysterowane i wejście nie będzie działało poprawnie. Na wyjściu zaś - jeśli jest zbyt duże obciążenie w postaci bramek- występuje zbyt duży spadek napięcia.
