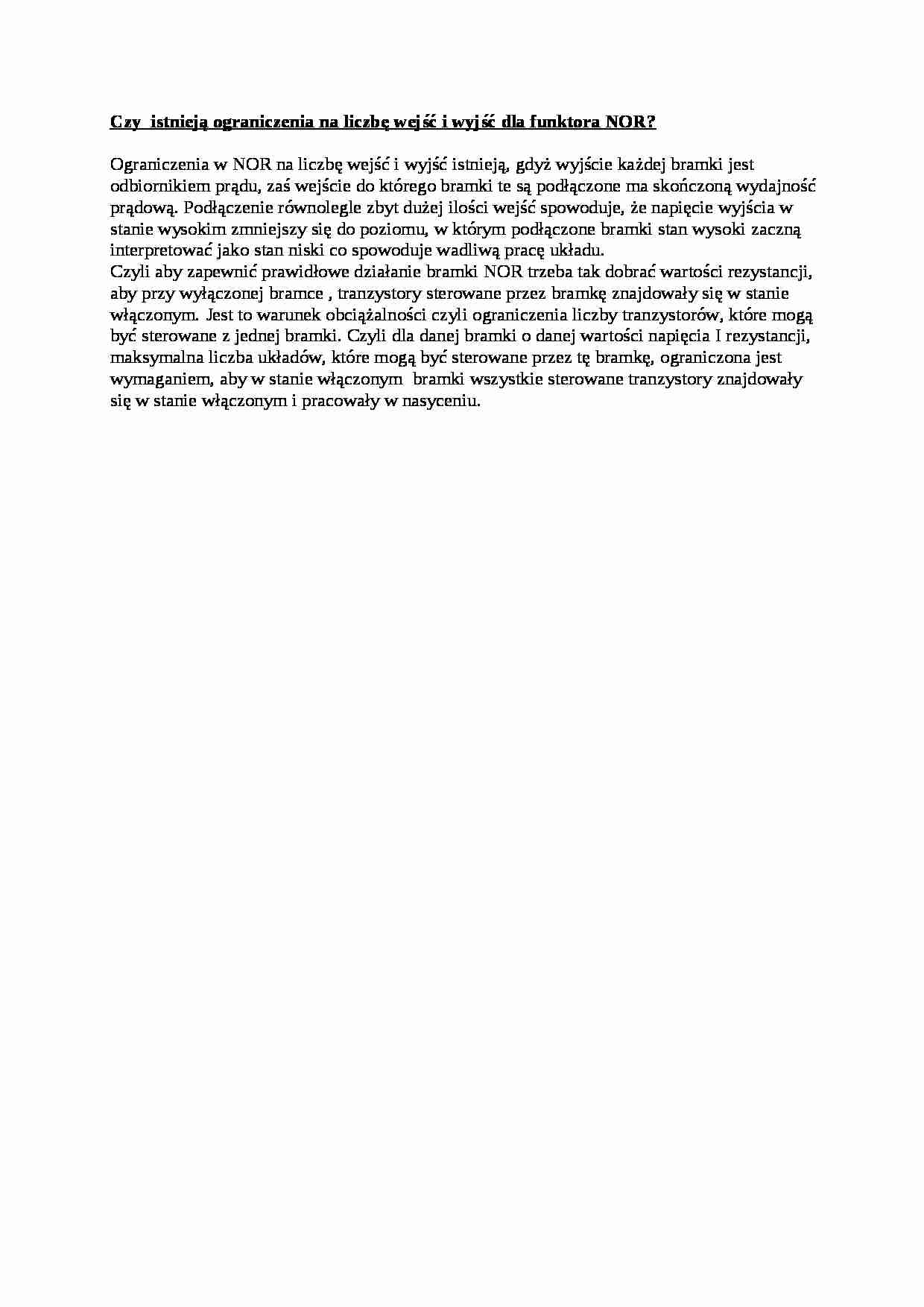

Wykład - ograniczenia na liczbę wejść i wyjść dla funktora NOR - strona 1

Fragment notatki:

Czy istnieją ograniczenia na liczbę wejść i wyjść dla funktora NOR?
Ograniczenia w NOR na liczbę wejść i wyjść istnieją, gdyż wyjście każdej bramki jest odbiornikiem prądu, zaś wejście do którego bramki te są podłączone ma skończoną wydajność prądową. Podłączenie równolegle zbyt dużej ilości wejść spowoduje, że napięcie wyjścia w stanie wysokim zmniejszy się do poziomu, w którym podłączone bramki stan wysoki zaczną interpretować jako stan niski co spowoduje wadliwą pracę układu.
Czyli aby zapewnić prawidłowe działanie bramki NOR trzeba tak dobrać wartości rezystancji, aby przy wyłączonej bramce , tranzystory sterowane przez bramkę znajdowały się w stanie włączonym. Jest to warunek obciążalności czyli ograniczenia liczby tranzystorów, które mogą być sterowane z jednej bramki. Czyli dla danej bramki o danej wartości napięcia I rezystancji, maksymalna liczba układów, które mogą być sterowane przez tę bramkę, ograniczona jest wymaganiem, aby w stanie włączonym bramki wszystkie sterowane tranzystory znajdowały się w stanie włączonym i pracowały w nasyceniu. ... zobacz całą notatkę
