Wykład - układy geometryczne sieci kanalizacyjnej

Nasza ocena:

3
Pobrań: 84
Wyświetleń: 2058
Komentarze: 0
Notatek.pl

Pobierz ten dokument za darmo

Podgląd dokumentu
Wykład - układy geometryczne sieci kanalizacyjnej - strona 1 Wykład - układy geometryczne sieci kanalizacyjnej - strona 2 Wykład - układy geometryczne sieci kanalizacyjnej - strona 3

Fragment notatki:

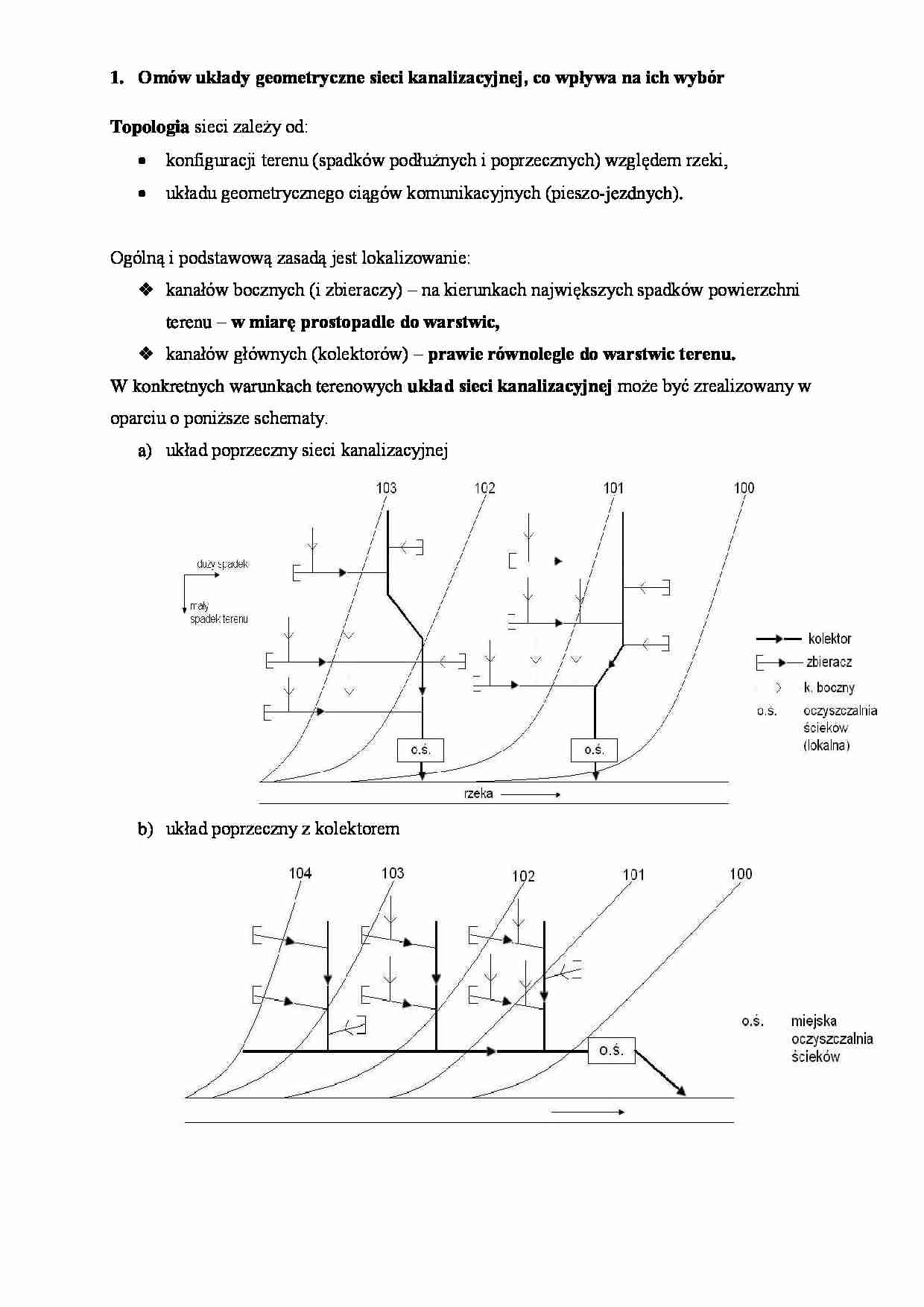

Omów układy geometryczne sieci kanalizacyjnej, co wpływa na ich wybór
Topologia sieci zależy od:
konfiguracji terenu (spadków podłużnych i poprzecznych) względem rzeki,
układu geometrycznego ciągów komunikacyjnych (pieszo-jezdnych).
Ogólną i podstawową zasadą jest lokalizowanie:
kanałów bocznych (i zbieraczy) - na kierunkach największych spadków powierzchni terenu - w miarę prostopadle do warstwic,
kanałów głównych (kolektorów) - prawie równolegle do warstwic terenu.
W konkretnych warunkach terenowych układ sieci kanalizacyjnej może być zrealizowany w oparciu o poniższe schematy.
układ poprzeczny sieci kanalizacyjnej
układ poprzeczny z kolektorem
układ równoległy
układ równoległy z kanałami odciążającymi
układ promienisty - w dolinie, kotlinie
układ pierścieniowy - na wzgórzu
układ strefowy globalny h) układ strefowy lokalny
... zobacz całą notatkę
