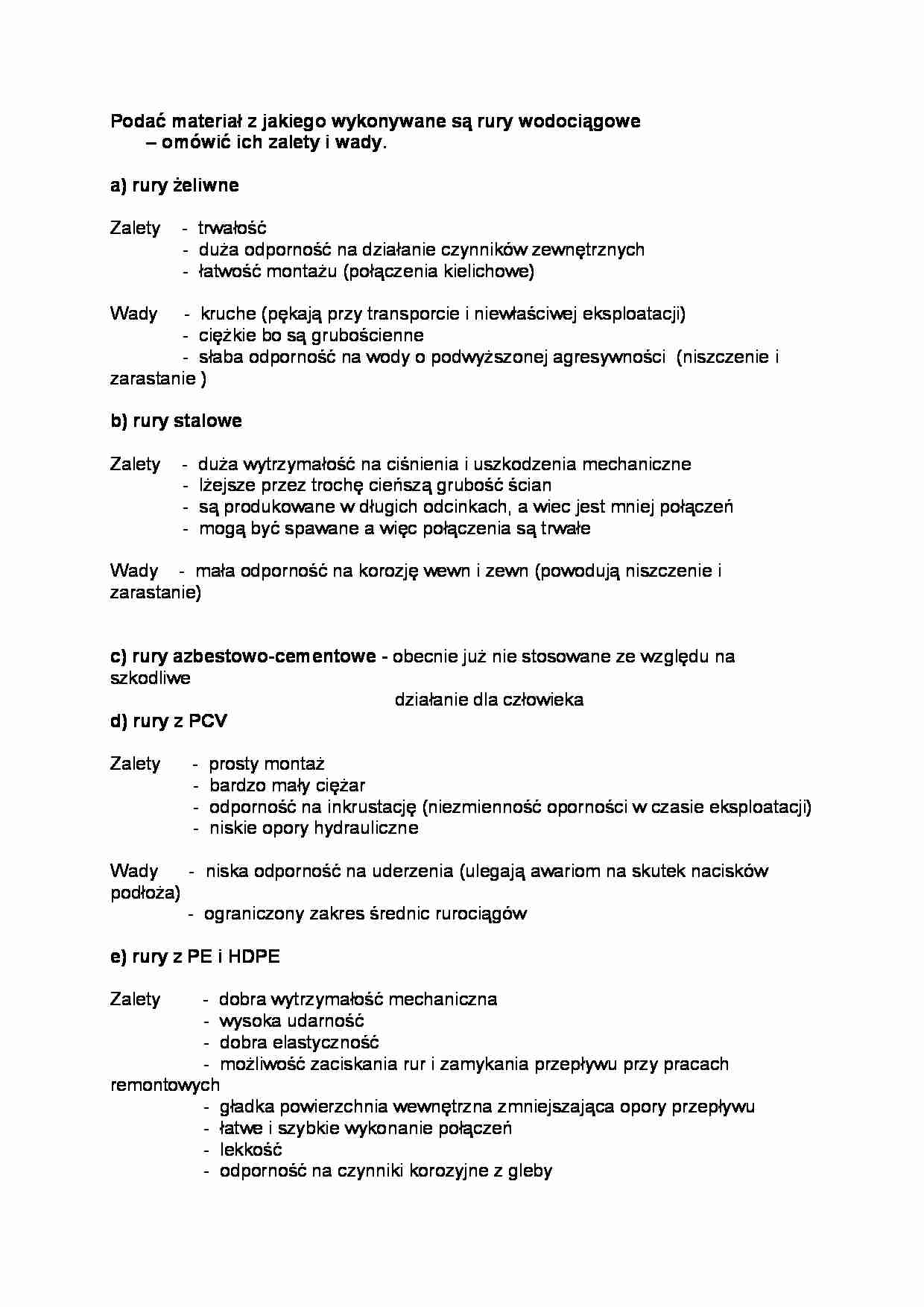

Podać materiał z jakiego wykonywane są rury wodociągowe - omówić ich zalety i wady.
a) rury żeliwne Zalety - trwałość
- duża odporność na działanie czynników zewnętrznych
- łatwość montażu (połączenia kielichowe)
Wady - kruche (pękają przy transporcie i niewłaściwej eksploatacji)
- ciężkie bo są grubościenne
- słaba odporność na wody o podwyższonej agresywności (niszczenie i zarastanie )
b) rury stalowe Zalety - duża wytrzymałość na ciśnienia i uszkodzenia mechaniczne
- lżejsze przez trochę cieńszą grubość ścian
- są produkowane w długich odcinkach, a wiec jest mniej połączeń
- mogą być spawane a więc połączenia są trwałe
Wady - mała odporność na korozję wewn i zewn (powodują niszczenie i zarastanie)
c) rury azbestowo-cementowe - obecnie już nie stosowane ze względu na szkodliwe działanie dla człowieka
d) rury z PCV
Zalety - prosty montaż
- bardzo mały ciężar
- odporność na inkrustację (niezmienność oporności w czasie eksploatacji)
- niskie opory hydrauliczne
Wady - niska odporność na uderzenia (ulegają awariom na skutek nacisków podłoża) - ograniczony zakres średnic rurociągów
e) rury z PE i HDPE
Zalety - dobra wytrzymałość mechaniczna
- wysoka udarność
- dobra elastyczność
- możliwość zaciskania rur i zamykania przepływu przy pracach remontowych
- gładka powierzchnia wewnętrzna zmniejszająca opory przepływu
- łatwe i szybkie wykonanie połączeń
- lekkość
- odporność na czynniki korozyjne z gleby
- odporność na prądy błądzące
- obojętność fizjologiczna - nie wprowadza do środowiska zanieczyszczeń
Wady - stosunkowo duża grubość ścianek, znacznie rosnąca ze wzrostem średnicy rury Omówić zasady techniczno-ekonomicznego doboru średnic rurociągów wodociągowych (narysować wykres i omówić)
Doboru średnic dokonuje się na podstawie obliczeń wymaganego przepływu wody na poszczególnych odcinkach, a następnie w oparciu o zalecane prędkości przepływu w rurociągach dobiera się ich średnice korzystając z równania ciągłości strugi Q= F v [m3/h] gdzie Q- natężenie przepływu, F- pole przekroju rurociągu, v-prędkość przepływu, co daje nam:
(…)
… i trzeba więcej pompować), temperaturą popmpwanej cieczy (im większa tym prędkość powinna być mniejsza aby przeciwdziałać kawitacji). Trzeba wziąć również pod uwagę zalecenia przeciwdziałania uderzeniom hydraulicznym.
Zależność kosztów budowy i eksploatacji rurociągu dla danej średnicy opisuje wykres:
kr - koszt użytkowania rurociągu, ke = 1/t kb- koszt eksploatacji, t- czas eksploatacji, kb - koszt budowy rurociągu…
