Wykład - relacja między transmitacją operatorową i widmową

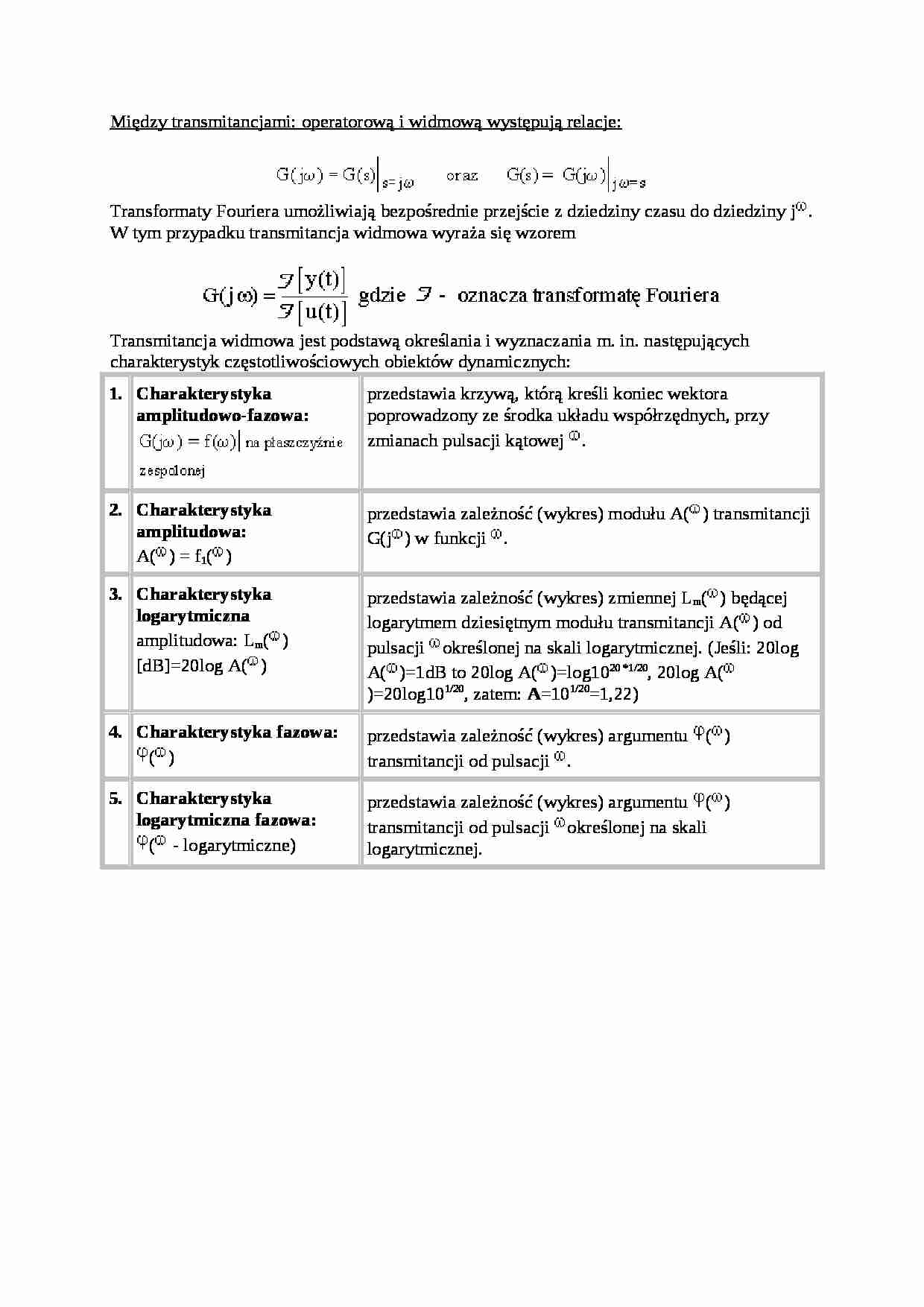

Między transmitancjami: operatorową i widmową występują relacje: Transformaty Fouriera umożliwiają bezpośrednie przejście z dziedziny czasu do dziedziny j . W tym przypadku transmitancja widmowa wyraża się wzorem Transmitancja widmowa jest podstawą określania i wyznaczania m. in. następujących charakterystyk częstotliwościowych obiektów dynamicznych: 1.
Charakterystyka amplitudowo-fazowa: przedstawia krzywą, którą kreśli koniec wektora poprowadzony ze środka układu współrzędnych, przy zmianach pulsacji kątowej . 2.
Charakterystyka amplitudowa: A( ) = f1( ) przedstawia zależność (wykres) modułu A( ) transmitancji G(j ) w funkcji . 3.
Charakterystyka logarytmiczna amplitudowa: Lm( )[dB]=20log A( ) przedstawia zależność (wykres) zmiennej Lm( ) będącej logarytmem dziesiętnym modułu transmitancji A( ) od pulsacji określonej na skali logarytmicznej. (Jeśli: 20log A( )=1dB to 20log A( )=log1020 *1/20, 20log A( )=20log101/20, zatem: A=101/20=1,22)
4.
Charakterystyka fazowa: ( )
przedstawia zależność (wykres) argumentu ( ) transmitancji od pulsacji . 5.
Charakterystyka logarytmiczna fazowa: ( - logarytmiczne)
przedstawia zależność (wykres) argumentu ( ) transmitancji od pulsacji określonej na skali logarytmicznej.
