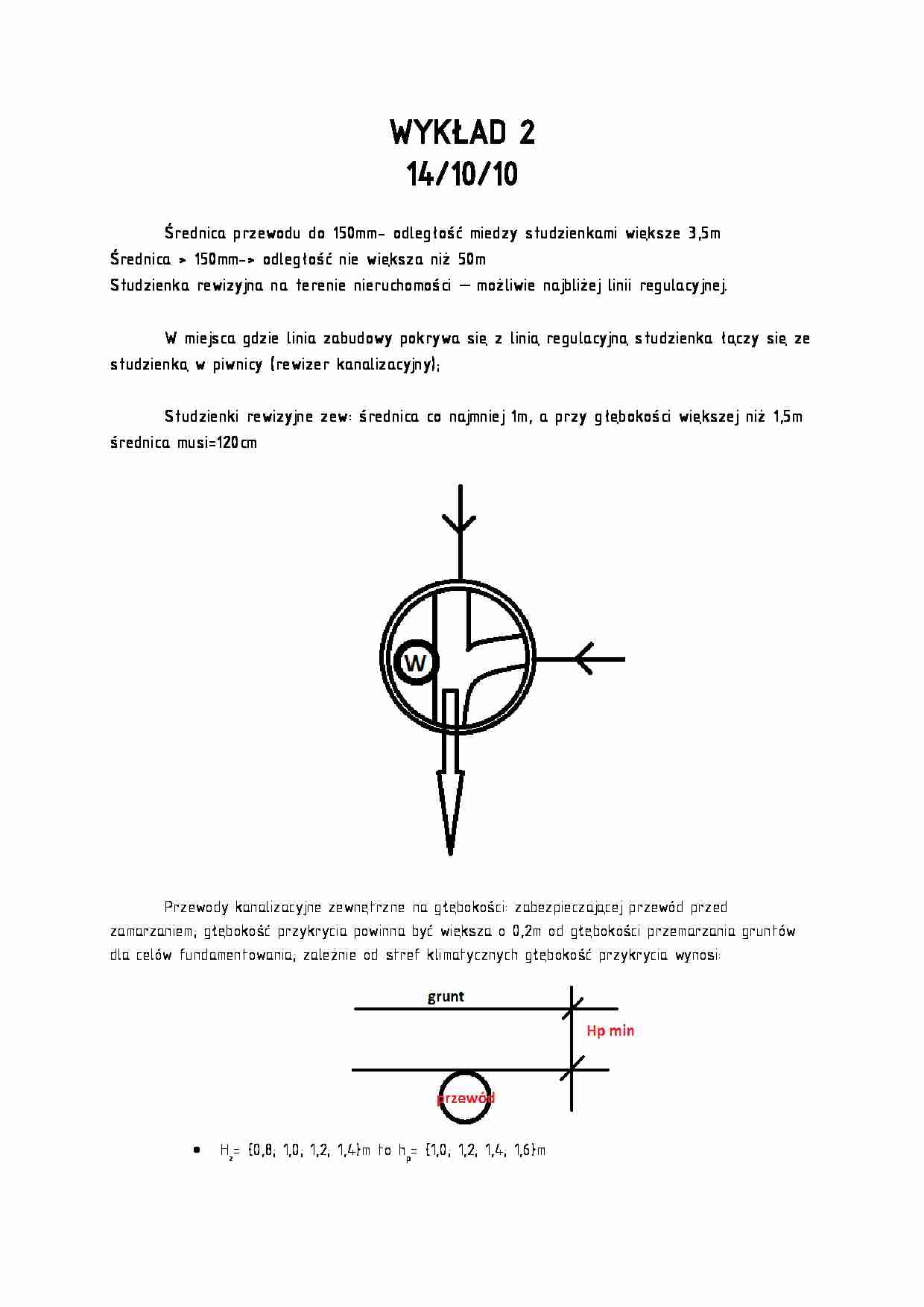

Wykład-przewody - strona 1 Wykład-przewody - strona 2 Wykład-przewody - strona 3

Fragment notatki:

WYKŁAD 2  14/10/10    Średnica przewodu do 150mm- odległość miedzy studzienkami większe 3,5m  Średnica  150mm- odległość nie większa niż 50m  Studzienka rewizyjna na terenie nieruchomości – możliwie najbliżej lini  regulacyjnej.    W miejsca gdzie linia zabudowy pokrywa się z linią regulacyjną studzienka łączy się ze  studzienką w piwnicy (rewizer kanalizacyjny);    Studzienki rewizyjne zew: średnica co najmniej 1m, a przy głębokości większej niż 1,5m  średnica musi=120cm      Przewody kanalizacyjne zewnętrzne na głębokości: zabezpieczającej przewód przed  zamarzaniem; głębokość przykrycia powinna być większa o 0,2m od głębokości przemarzania gruntów  dla celów fundamentowania; zależnie od stref klimatycznych głębokość przykrycia wynosi:      H z= {0,8; 1,0; 1,2; 1,4}m to hp= {1,0; 1,2; 1,4; 1,6}m  Na terenie na którym odbywa się ruch pojazdów drogowych i nie ma dodatkowych  zabezpieczeń, przewody kanalizacyjne zewnętrzne powinny być ułożone na głębokości przykrycia nie  mniejszej niż 1,4m. W innym przypadku dajemy rury płaszczowe.    Minimalne spadki przewodów odpływowych (w %) i podłączeń kanalizacji bytowo gospodarczej  lub ogólnospławnej powinny wynosić w zależności od średnicy:    D=0,1m- 2%    D=0,15m- 1,5%    D=0,20m- 1%    D=0,25m- 0,8%    D=0,30m- 0,67%    Minimalna prędkość samooczyszczania przewodów to 0,7m/s.      h/d=0,5 dla ścieków bytowo gospodarczych; dla ogólnospławnych: h/d=0,7.    Mniejsze spadki od tych minimalnych są dopuszczalne, ale trzeba policzyć, czy będzie osiągana  prędkość 0,7m/s.    Dla kanalizacji deszczowej spadki minimalne wynoszą:    D=0,15m: 0,8%    D=0,2m: 0,5%    D=0,25m: 0,4%    h/d=0,7    Największe dopuszczalne spadki przewodów odpływowych i podłączeń nie powinny przekraczać:    Rury kamionkowe, betonowe i z tworzyw sztucznych:  o  15% dla d=0,25m    Rury żeliwne:  o  40% dla d=0,20m        Wewnętrzna instalacja kanalizacyjna w budynku (elementy):    Przełącznik kanalizacji sanitarnej;    Poziom kanalizacyjny od głównego czyszczaka do pionu kanalizacyjnego;    Pion kanalizacyjny;    Rewizje;    Podejście kanalizacyjne do przyboru do pionu;    przybór sanitarny: np. miska ustępowa, umywalka itp.;    pion wentylacyjny instalacji sanitarnej (rura wentylacyjna); zaczyna się od najwyższego  odpływu, idzie do góry i spotyka się z rurą wywiewną (tzw. Wywiewka, wychodzi ponad dach,

(…)

posadzki, różne dla materiału
z którego wykonane są rury.
W poziomach wszystkie kolanka i trójniki maja mieć 45 stopni.
Jakiś rysunek z piwnicą i pionami:
WYKŁAD 2
14/10/10
Średnica przewodu do 150mm- odległość miedzy studzienkami większe 3,5m
Średnica > 150mm-> odległość nie większa niż 50m
Studzienka rewizyjna na terenie nieruchomości – możliwie najbliżej linii regulacyjnej.
W miejsca gdzie linia…
… kanalizacyjny łączy najbardziej oddalony pion kanalizacyjny od przykanalika.
Wewnątrz budynku pamiętać: minimalne przykrycie rur pod powierzchnią posadzki, różne dla materiału
z którego wykonane są rury.
W poziomach wszystkie kolanka i trójniki maja mieć 45 stopni.
Jakiś rysunek z piwnicą i pionami:

... zobacz całą notatkę
