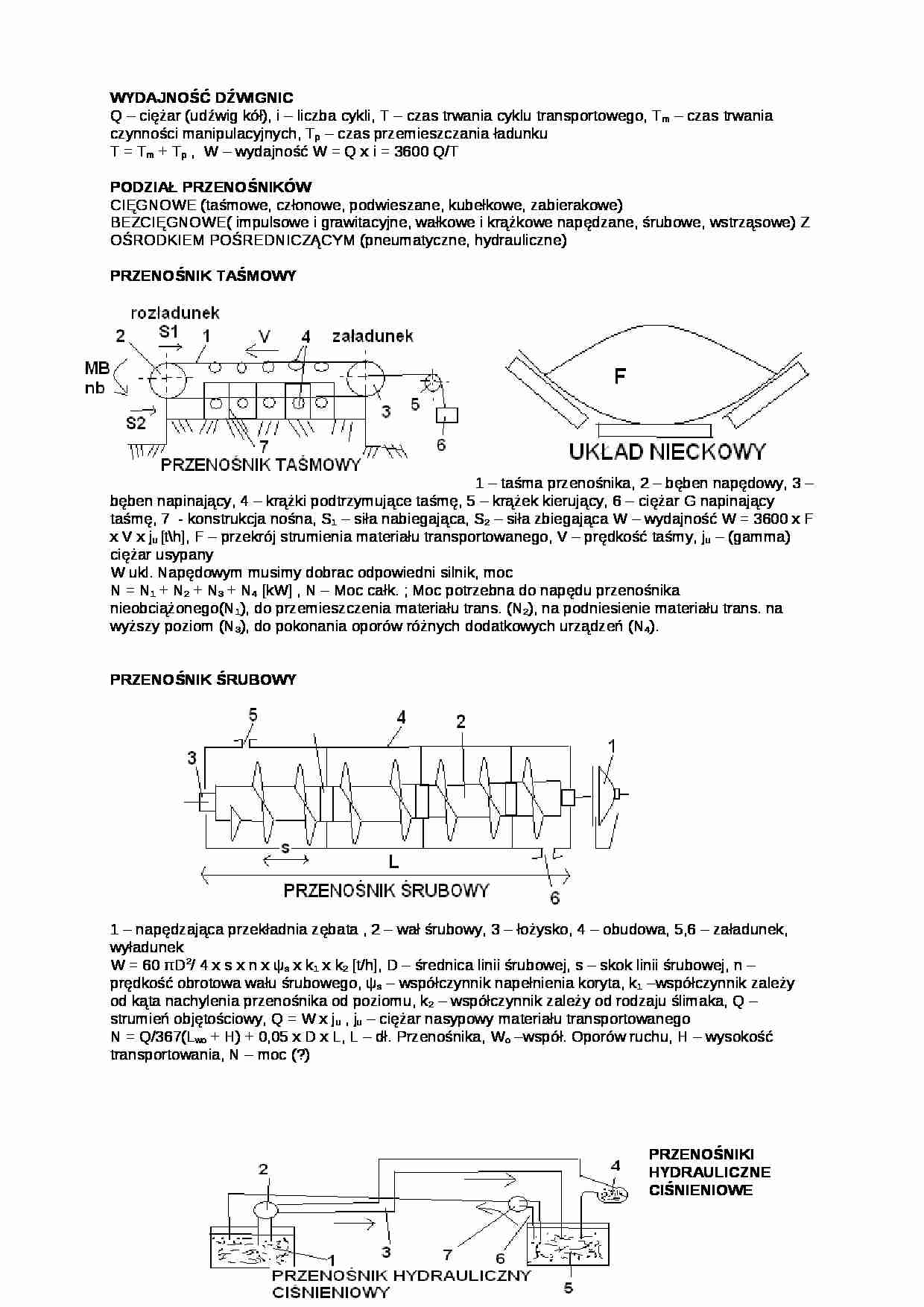

WYDAJNOŚĆ DŹWIGNIC Q - ciężar (udźwig kół), i - liczba cykli, T - czas trwania cyklu transportowego, Tm - czas trwania czynności manipulacyjnych, Tp - czas przemieszczania ładunku T = Tm + Tp , W - wydajność W = Q x i = 3600 Q/T PODZIAŁ PRZENOŚNIKÓW CIĘGNOWE (taśmowe, członowe, podwieszane, kubełkowe, zabierakowe) BEZCIĘGNOWE( impulsowe i grawitacyjne, wałkowe i krążkowe napędzane, śrubowe, wstrząsowe) Z OŚRODKIEM POŚREDNICZĄCYM (pneumatyczne, hydrauliczne) PRZENOŚNIK TAŚMOWY
1 - taśma przenośnika, 2 - bęben napędowy, 3 - bęben napinający, 4 - krążki podtrzymujące taśmę, 5 - krążek kierujący, 6 - ciężar G napinający taśmę, 7 - konstrukcja nośna, S1 - siła nabiegająca, S2 - siła zbiegająca W - wydajność W = 3600 x F x V x ju [t\h], F - przekrój strumienia materiału transportowanego, V - prędkość taśmy, ju - (gamma) ciężar usypany W ukl. Napędowym musimy dobrac odpowiedni silnik, moc
N = N1 + N2 + N3 + N4 [kW] , N - Moc całk. ; Moc potrzebna do napędu przenośnika nieobciążonego(N1), do przemieszczenia materiału trans. (N2), na podniesienie materiału trans. na wyższy poziom (N3), do pokonania oporów różnych dodatkowych urządzeń (N4).
PRZENOŚNIK ŚRUBOWY 1 - napędzająca przekładnia zębata , 2 - wał śrubowy, 3 - łożysko, 4 - obudowa, 5,6 - załadunek, wyładunek
W = 60 πD2/ 4 x s x n x ψs x k1 x k2 [t/h], D - średnica linii śrubowej, s - skok linii śrubowej, n - prędkość obrotowa wału śrubowego, ψs - współczynnik napełnienia koryta, k1 -współczynnik zależy od kąta nachylenia przenośnika od poziomu, k2 - współczynnik zależy od rodzaju ślimaka, Q - strumień objętościowy, Q = W x ju , ju - ciężar nasypowy materiału transportowanego
N = Q/367(Lwo + H) + 0,05 x D x L, L - dł. Przenośnika, Wo -współ. Oporów ruchu, H - wysokość transportowania, N - moc (?)
PRZENOŚNIKI HYDRAULICZNE CIŚNIENIOWE
1 - pulpa, 2 - pompa wirowa odśrodkowa, 3 - rurociąg tłoczący, 4 - sito, 5 - zbiornik z wodą, 6 - rurociąg zasysający wodę, 7 - pompa tłocząca wodę do zbiornika zawierającego materiał transportowany i wodę ... zobacz całą notatkę
