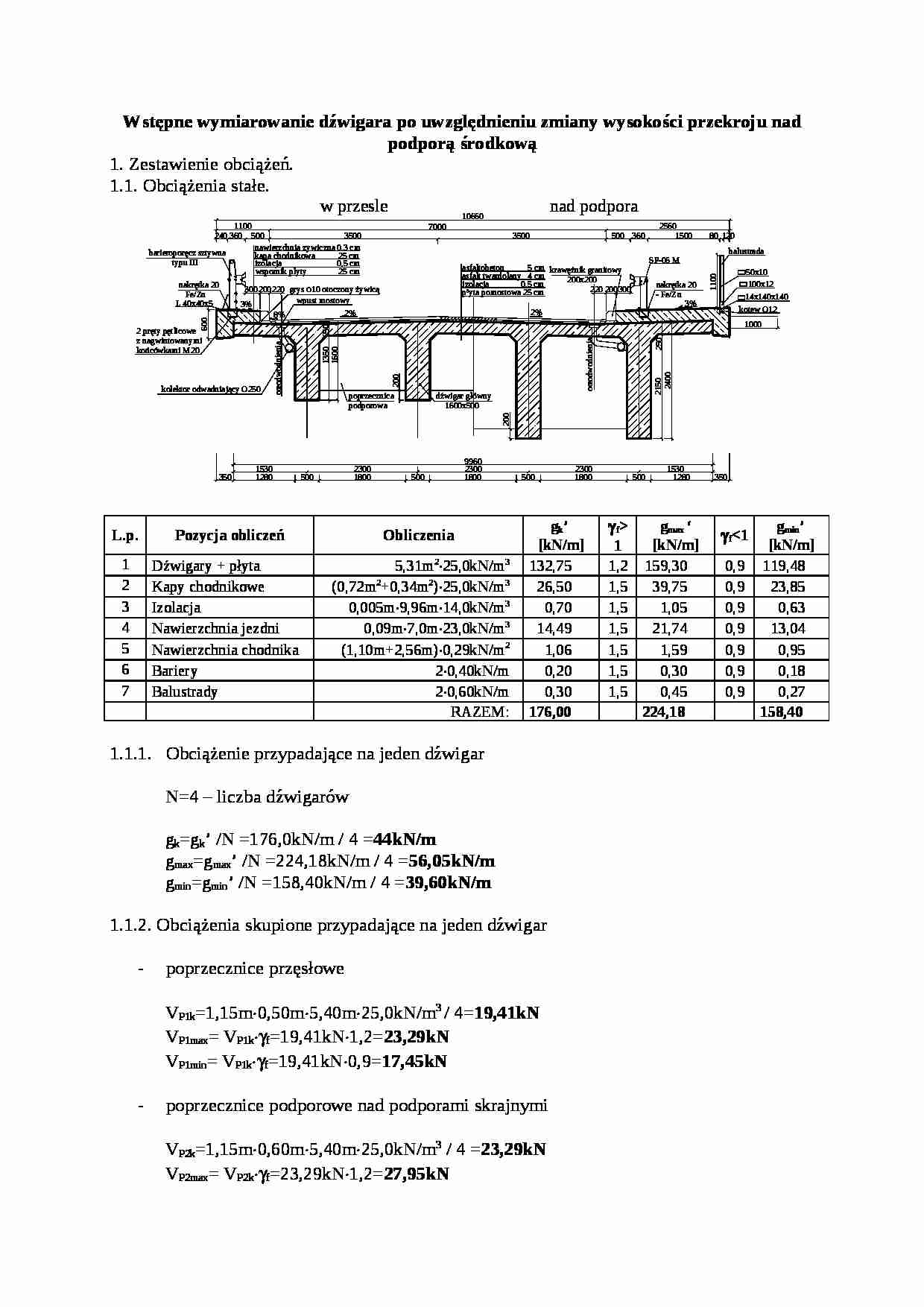

Wstępne wymiarowanie dźwigara po uwzględnieniu zmiany wysokości przekroju nad podporą środkową
1. Zestawienie obciążeń.
Obciążenia stałe.
L.p.
Pozycja obliczeń
Obliczenia
gk' [kN/m]
γf1
gmax `
[kN/m]
γf
(…)
… stałych i zmiennych w przekroju γ-γ
Wymiarowanie zbrojenia w dźwigarze głównym.
Materiały
Beton: B35 Rb=20,2MPa
Stal: A-III 34GS Ra=340MPa
Otulina c=0,025m
Obliczenie szerokości współpracującej płyty
Na podstawie PN-91/S-10042 dla hf/h=0,15; b0/l=0,02; b2/l<0,1 ; b3/l<0,1 otrzymano:
beff=beff2+b0+beff3=0,9+0,5+0,9=2,3m
3.3. Obliczenie pola powierzchni zbrojenia rozciąganego
Ramię sił wewnętrznych z
d=h-c-φstrz-0,5φ=1,6-0,025-0,012-0,016=1,547m
z=d-0,425hf dla hf<0,2h z=1,547-0,425⋅0,25=1,44m
przyjąłem 14φ32 o As=112,56cm2
Sprawdzenie naprężeń normalnych
Obliczenie położenia osi obojętnej
Obliczenie momentu bezwładności przekroju
Naprężenia w betonie
Naprężenia w stali Warunki dopuszczalnych naprężeń normalnych w betonie i stali zostały spełnione.
Wymiarowanie zbrojenia nad podporą
d=h-c-2φpłyty -φstrz…
…
1,05
0,9
0,63
4
Nawierzchnia jezdni
0,09m⋅7,0m⋅23,0kN/m3 14,49
1,5
21,74
0,9
13,04
5
Nawierzchnia chodnika
(1,10m+2,56m)⋅0,29kN/m2 1,06
1,5
1,59
0,9
0,95
6
Bariery 2⋅0,40kN/m
0,20
1,5
0,30
0,9
0,18
7
Balustrady
2⋅0,60kN/m
0,30
1,5
0,45
0,9
0,27
RAZEM:
176,00
224,18
158,40
Obciążenie przypadające na jeden dźwigar
N=4 - liczba dźwigarów
gk=gk' /N =176,0kN/m / 4 =44kN/m
gmax=gmax' /N =224,18kN/m / 4…
…=21,6kN
VG2min= VG2k⋅γf =18,0kN⋅0,9=16,2kN
1.2. Obciążenia zmienne.
1.2.1. Obciążenie taborem samochodowym
Klasa obciążenia: B
Liczba dźwigarów współpracujących: N1=2
ϕ=1,35-0,005⋅L=1,35-0,005⋅24,0=1,23
Obciążenie ciągnikiem K
K=600 kN
Pmax=γf⋅ϕ⋅Pk=1,5⋅1,23⋅75,0kN=138,78kN
Obciążenie z jezdni q
q=3,0kN/m2 szerokość jezdni Bj=7,0m
qk=3,0kN/m2⋅ Bj /N =3,0kN/m2⋅ 7,0m /4=5,25kN/m
qmax=γf⋅⋅qk=1,5⋅5,25kN/m…
... zobacz całą notatkę
