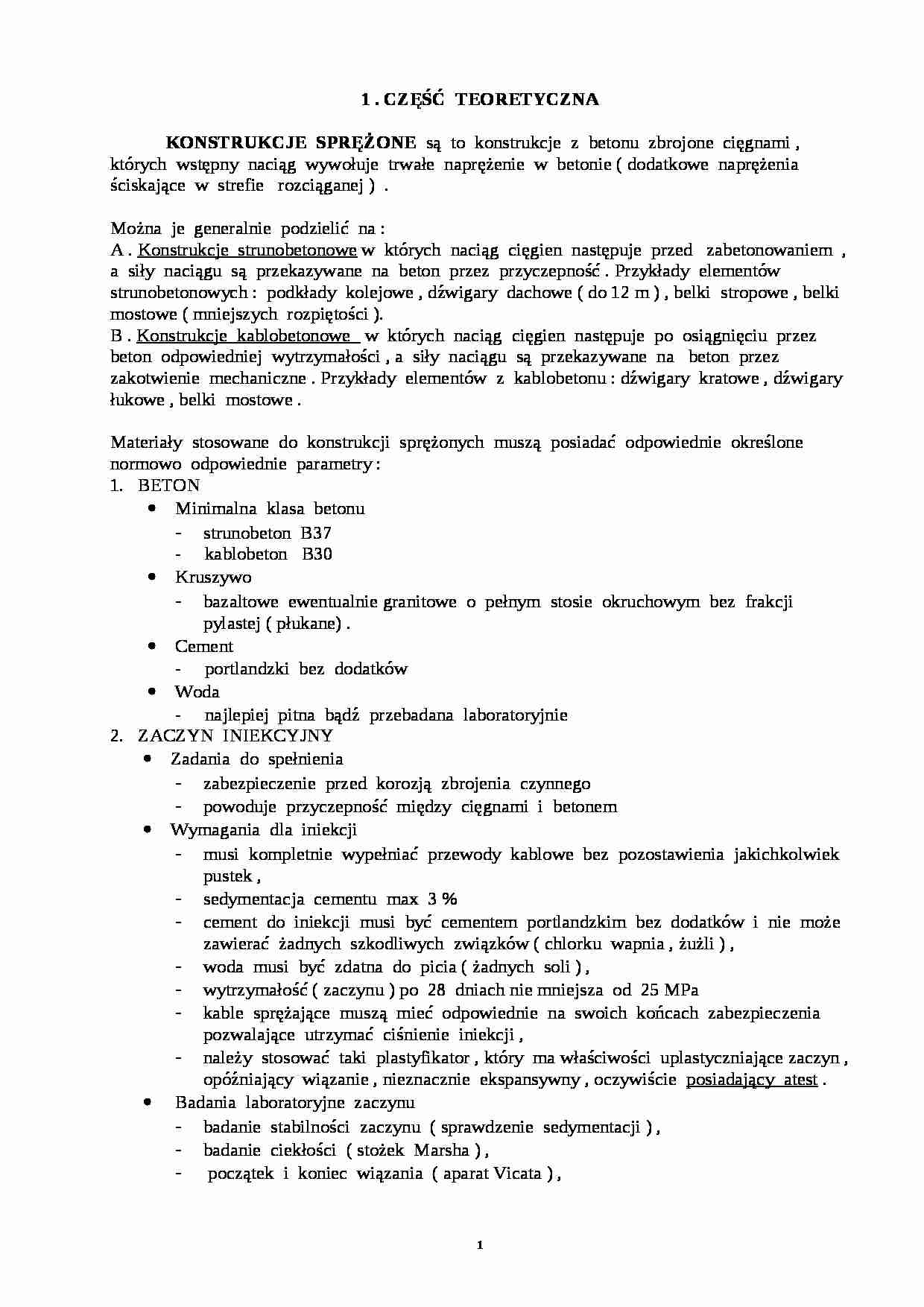

1 . CZĘŚĆ TEORETYCZNA
KONSTRUKCJE SPRĘŻONE są to konstrukcje z betonu zbrojone cięgnami , których wstępny naciąg wywołuje trwałe naprężenie w betonie ( dodatkowe naprężenia ściskające w strefie rozciąganej ) . Można je generalnie podzielić na :
A . Konstrukcje strunobetonowe w których naciąg cięgien następuje przed zabetonowaniem , a siły naciągu są przekazywane na beton przez przyczepność . Przykłady elementów strunobetonowych : podkłady kolejowe , dźwigary dachowe ( do 12 m ) , belki stropowe , belki mostowe ( mniejszych rozpiętości ). B . Konstrukcje kablobetonowe w których naciąg cięgien następuje po osiągnięciu przez beton odpowiedniej wytrzymałości , a siły naciągu są przekazywane na beton przez zakotwienie mechaniczne . Przykłady elementów z kablobetonu : dźwigary kratowe , dźwigary łukowe , belki mostowe .
Materiały stosowane do konstrukcji sprężonych muszą posiadać odpowiednie określone normowo odpowiednie parametry :
BETON
Minimalna klasa betonu strunobeton B37
- kablobeton B30
Kruszywo
bazaltowe ewentualnie granitowe o pełnym stosie okruchowym bez frakcji pylastej ( płukane) .
Cement - portlandzki bez dodatków Woda - najlepiej pitna bądź przebadana laboratoryjnie
ZACZYN INIEKCYJNY Zadania do spełnienia zabezpieczenie przed korozją zbrojenia czynnego
powoduje przyczepność między cięgnami i betonem Wymagania dla iniekcji
musi kompletnie wypełniać przewody kablowe bez pozostawienia jakichkolwiek pustek ,
sedymentacja cementu max 3 %
cement do iniekcji musi być cementem portlandzkim bez dodatków i nie może zawierać żadnych szkodliwych związków ( chlorku wapnia , żużli ) ,
woda musi być zdatna do picia ( żadnych soli ) ,
wytrzymałość ( zaczynu ) po 28 dniach nie mniejsza od 25 MPa
kable sprężające muszą mieć odpowiednie na swoich końcach zabezpieczenia pozwalające utrzymać ciśnienie iniekcji ,
należy stosować taki plastyfikator , który ma właściwości uplastyczniające zaczyn , opóźniający wiązanie , nieznacznie ekspansywny , oczywiście posiadający atest . Badania laboratoryjne zaczynu badanie stabilności zaczynu ( sprawdzenie sedymentacji ) , badanie ciekłości ( stożek Marsha ) ,
początek i koniec wiązania ( aparat Vicata ) ,
(…)
… chemiczny - stal wysokowęglowa ( czyli duży udział węgla ) C = 0,9 % Mn = 0,3 - 0,6 % Si = 0,25 % S = 0,035 % P = 0,035 %
rodzaje stali sprężającej stal wysokowęglowa - przeciągana na zimno , może być hartowana ( w temperaturze 800 - 400oC , powoli chłodzona ) stal stopowa - walcowana na gorąco bardzo wrażliwa na wysoką temperaturę ( pożary , nie wolno upalać stali sprężającej )
dużo bardziej wrażliwa na korozję nie posiada wyraźnej granicy plastyczności i sprężystości - dlatego granica umowna ( uzależniona od trwałego odkształcenia stali ) . Umowna granica plastyczności - jest to taki poziom naprężeń , że po zdjęciu obciążenia trwałe odkształcenia są równe 0,2 % . Umowna granica sprężystości - jest to taki poziom naprężeń , że po zdjęciu obciążenia trwałe odkształcenia są równe 0,01 % . fp0,1k…
… rozciąganiu pręta ze stali sprężającej , którego wydłużenie odczytywano przy każdej zmianie wartości siły , aż do osiągnięcia wartości siły zrywającej . Na podstawie uzyskanych wyników sporządzono wykres zależności naprężeń od odkształceń , można określić fp0,1k , wyznaczyć moduł Younga , wielkość siły zrywającej .
baza pomiarowa 30 cm
dokładność pomiarów wydłużenia do 0,01mm pręt o średnicy 5 mm WYNIKI…
