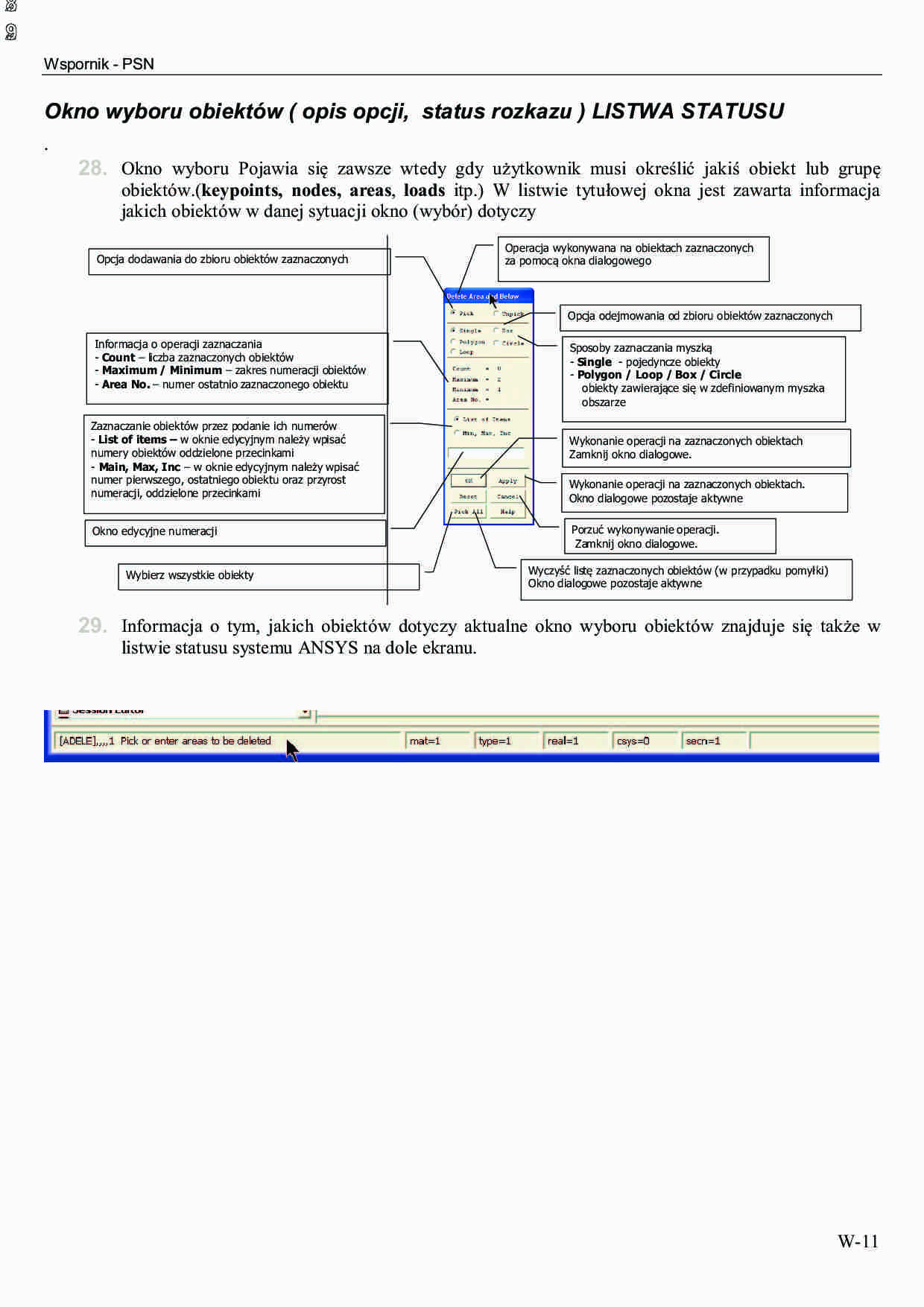

Okno wyboru obiektów ( opis opcji, status rozkazu ) LISTWA STATUSU
.
28. Okno wyboru Pojawia się zawsze wtedy gdy użytkownik musi określić jakiś obiekt lub grupę
obiektów.(keypoints, nodes, areas, loads itp.) W listwie tytułowej okna jest zawarta informacja
jakich obiektów w danej sytuacji okno (wybór) dotyczy
Opcja dodawania do zbioru obiektów zaznaczonych
Operacja wykonywana na obiektach zaznaczonych
za pomocą okna dialogowego
Opcja odejmowania od zbioru obiektów zaznaczonych
Informacja o operacji zaznaczania
- Count – liczba zaznaczonych obiektów
- Maximum / Minimum – zakres numeracji obiektów
- Area No. – numer ostatnio zaznaczonego obiektu
Zaznaczanie obiektów przez podanie ich numerów
- List of items – w oknie edycyjnym należy wpisać
numery obiektów oddzielone przecinkami
- Main, Max, Inc – w oknie edycyjnym należy wpisać
numer pierwszego, ostatniego obiektu oraz przyrost
numeracji, oddzielone przecinkami
Okno edycyjne numeracji
Wybierz wszystkie obiekty
Sposoby zaznaczania myszką
- Single - pojedyncze obiekty
- Polygon / Loop / Box / Circle
obiekty zawierające się w zdefiniowanym myszka
obszarze
Wykonanie operacji na zaznaczonych obiektach
Zamknij okno dialogowe.
Wykonanie operacji na zaznaczonych obiektach.
Okno dialogowe pozostaje aktywne
Porzuć wykonywanie operacji.
Zamknij okno dialogowe.
Wyczyść listę zaznaczonych obiektów (w przypadku pomyłki)
Okno dialogowe pozostaje aktywne
29. Informacja o tym, jakich obiektów dotyczy aktualne okno wyboru obiektów znajduje się także w
listwie statusu systemu ANSYS na dole ekranu.
W-11
