Uruchamianie systemu ANSYS

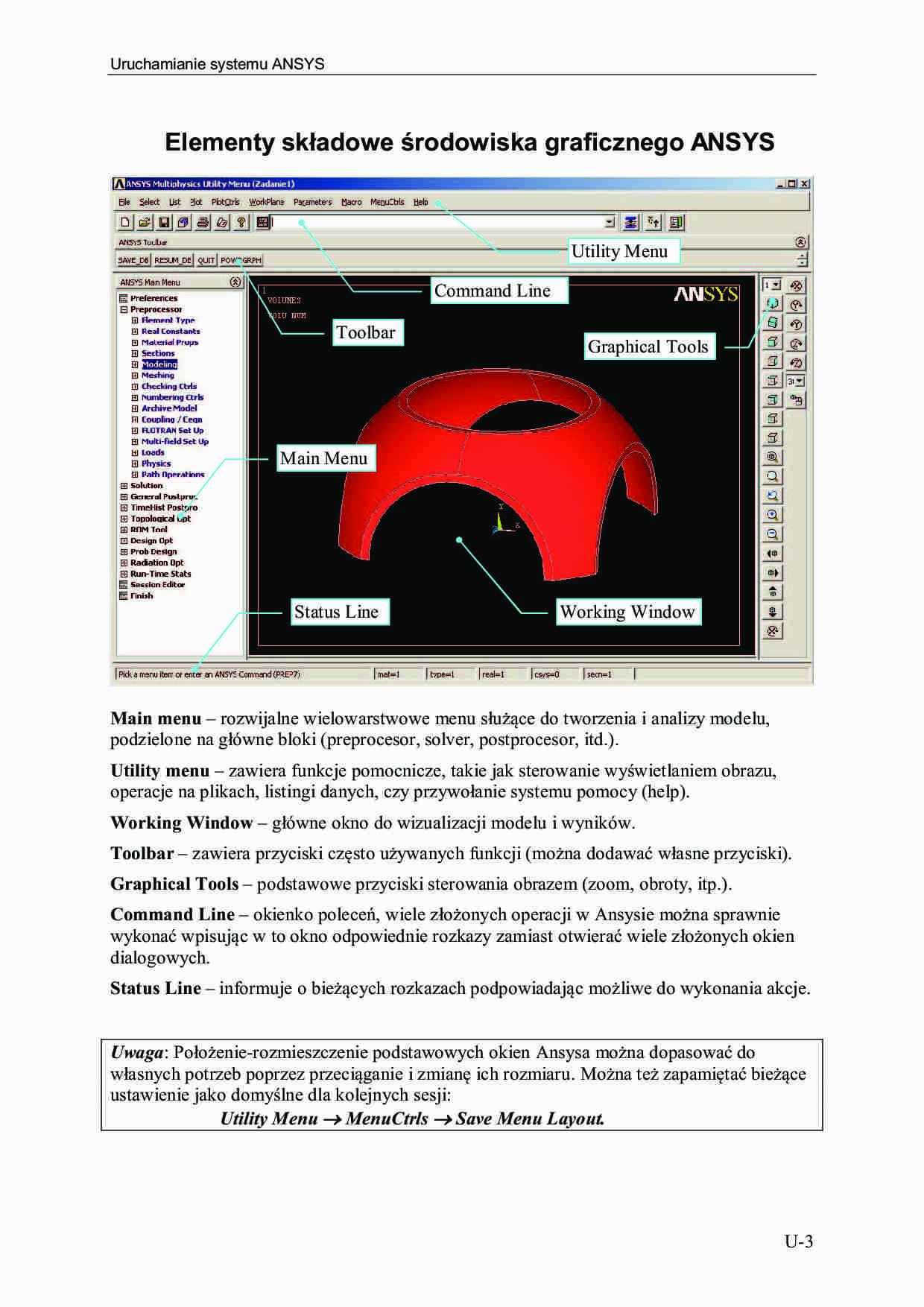

Elementy składowe środowiska graficznego ANSYS
Utility Menu
Command Line
Toolbar
Graphical Tools
Main Menu
Status Line
Working Window
Main menu – rozwijalne wielowarstwowe menu służące do tworzenia i analizy modelu,
podzielone na główne bloki (preprocesor, solver, postprocesor, itd.).
Utility menu – zawiera funkcje pomocnicze, takie jak sterowanie wyświetlaniem obrazu,
operacje na plikach, listingi danych, czy przywołanie systemu pomocy (help).
Working Window – główne okno do wizualizacji modelu i wyników.
Toolbar – zawiera przyciski często używanych funkcji (można dodawać własne przyciski).
Graphical Tools – podstawowe przyciski sterowania obrazem (zoom, obroty, itp.).
Command Line – okienko poleceń, wiele złożonych operacji w Ansysie można sprawnie
wykonać wpisując w to okno odpowiednie rozkazy zamiast otwierać wiele złożonych okien
dialogowych.
Status Line – informuje o bieżących rozkazach podpowiadając możliwe do wykonania akcje.
Uwaga: Położenie-rozmieszczenie podstawowych okien Ansysa można dopasować do
własnych potrzeb poprzez przeciąganie i zmianę ich rozmiaru. Można też zapamiętać bieżące
ustawienie jako domyślne dla kolejnych sesji:
Utility Menu → MenuCtrls → Save Menu Layout.
U-3
Uruchamianie systemu ANSYS
Graficzne zaznaczanie obiektów
Wiele funkcji związanych z tworzeniem i modyfikowaniem modelu w Ansysie przywołuje
specjalne okna do graficznego zaznaczania obiektów (tzw. graphical picking window). Mogą
mieć one różną postać, zależną od kontekstu, jednak zasadniczo wyróżnić można dwa
podstawowe typy tych okien, związane z tworzeniem nowych obiektów lub ich modyfikacją.
Tworzenie
Modyfikacja
Tytuł funkcji
Tryb zaznaczania
Stan - liczba zaznaczonych
obiektów i ew. ich
lokalizacja
Opcje wprowadzania
danych z klawiatury
Przyciski zatwierdzające lub
anulujące daną operację
Nazwa wykonywanej operacji podana jest w tytule okna. Szczegółowe instrukcje, co w danej
chwili należy zrobić (czego oczekuje od użytkownika program) podane są w linii statusu
(Status Line).
Mysz – funkcje przycisków przy zaznaczaniu obiektów
• Lewy przycisk służy do zaznaczania lub odznaczania obiektów.
• Środkowy przycisk (zob. uwagę poniżej) jest równoważny z przyciskiem Apply..
• Prawy przycisk przełącza tryb pracy: zaznaczanie↔odznaczanie.
Uwaga: jeśli mysz posiada tylko dwa przyciski to funkcję przycisku środkowego
możemy uzyskać kombinacją klawisza Shift + prawy przycisk myszy.
U-4
