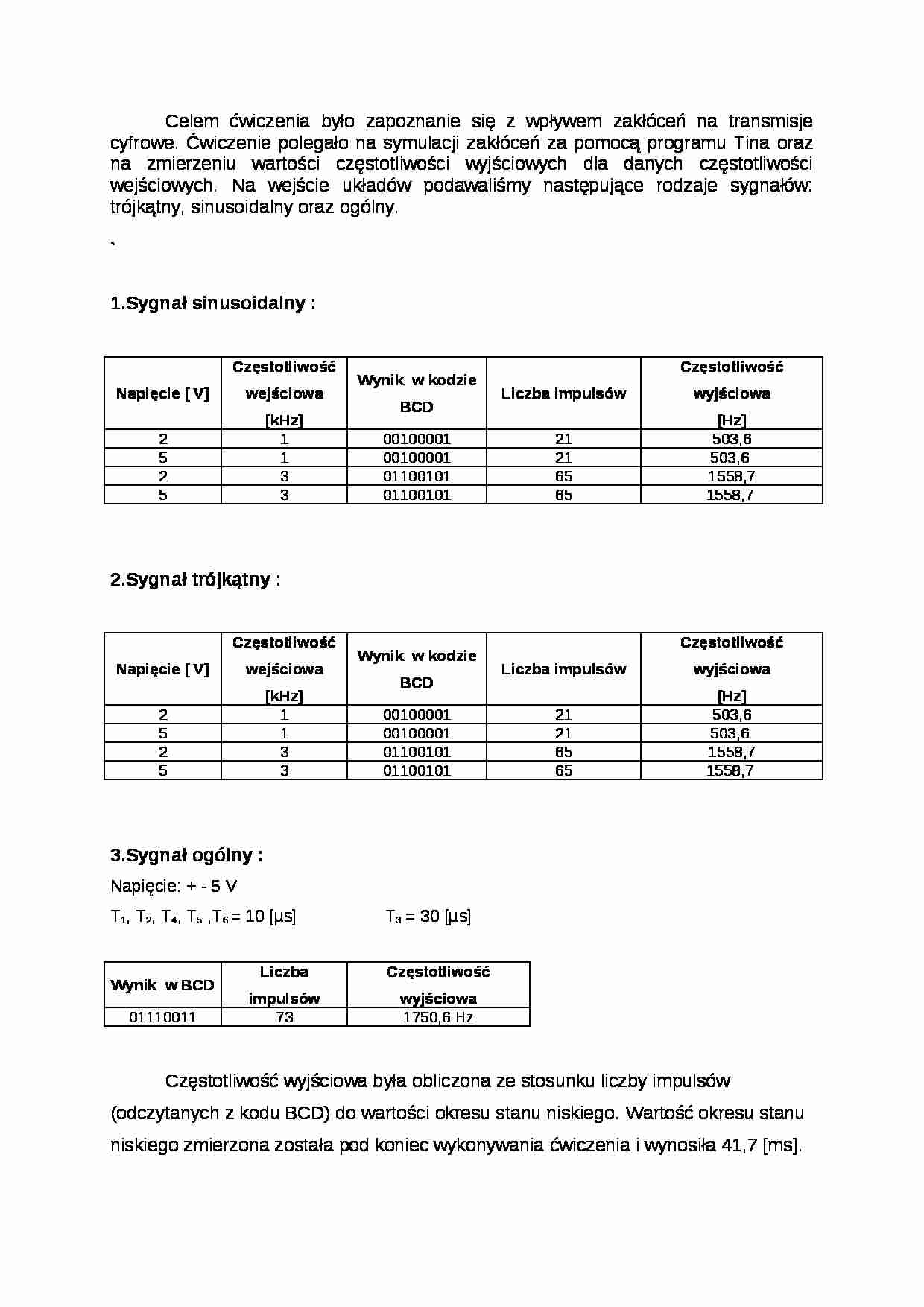

Celem ćwiczenia było zapoznanie się z wpływem zakłóceń na transmisje cyfrowe. Ćwiczenie polegało na symulacji zakłóceń za pomocą programu Tina oraz na zmierzeniu wartości częstotliwości wyjściowych dla danych częstotliwości wejściowych. Na wejście układów podawaliśmy następujące rodzaje sygnałów: trójkątny, sinusoidalny oraz ogólny.
`
1.Sygnał sinusoidalny : Napięcie [ V] Częstotliwość wejściowa [kHz] Wynik w kodzie BCD Liczba impulsów Częstotliwość wyjściowa [Hz] 2
1
00100001
21
503,6
5
1
00100001
21
503,6 2
3
01100101
65
1558,7
5
3
01100101
65
1558,7 2 .Sygnał trójkątny : Napięcie [ V] Częstotliwość wejściowa [kHz] Wynik w kodzie BCD Liczba impulsów Częstotliwość wyjściowa [Hz] 2
1
00100001
21
503,6
5
1
00100001
21
503,6 2
3
01100101
65
1558,7
5
3
01100101
65
1558,7 3.Sygnał ogólny : Napięcie: + - 5 V T 1 , T 2 , T 4 , T 5 ,T 6 = 10 [µs] T 3 = 30 [µs]
Wynik w BCD Liczba impulsów Częstotliwość wyjściowa 01110011
73
1750,6 Hz
Częstotliwość wyjściowa była obliczona ze stosunku liczby impulsów (odczytanych z kodu BCD) do wartości okresu stanu niskiego. Wartość okresu stanu niskiego zmierzona została pod koniec wykonywania ćwiczenia i wynosiła 41,7 [ms].
Wnioski: Częstotliwości w układach cyfrowych mierzymy za pomocą liczników binarnych. Po zliczeniu impulsów wynik zostaje przedstawiony w kodzie BCD.
Mogliśmy również obserwować przebiegi za pomocą oscyloskopu będącego jedna z aplikacji Programu TINA na którym wykonywaliśmy pomiary. Po wykonaniu serii pomiarów dla wymuszenia trójkątnego i sinusoidalnego przy napięciach 2V i 5V oraz przy częstotliwościach 1kHz i 3kHz. Mogliśmy zaobserwować ze dla takich samych częstotliwości wejściowych otrzymane w kodzie BCD wyniki były takie same bez względu na napięcie.
Takie wyniki naszych pomiarów mogły być spowodowane zbyt małymi różnicami napięcia przy tej samej częstotliwości.
