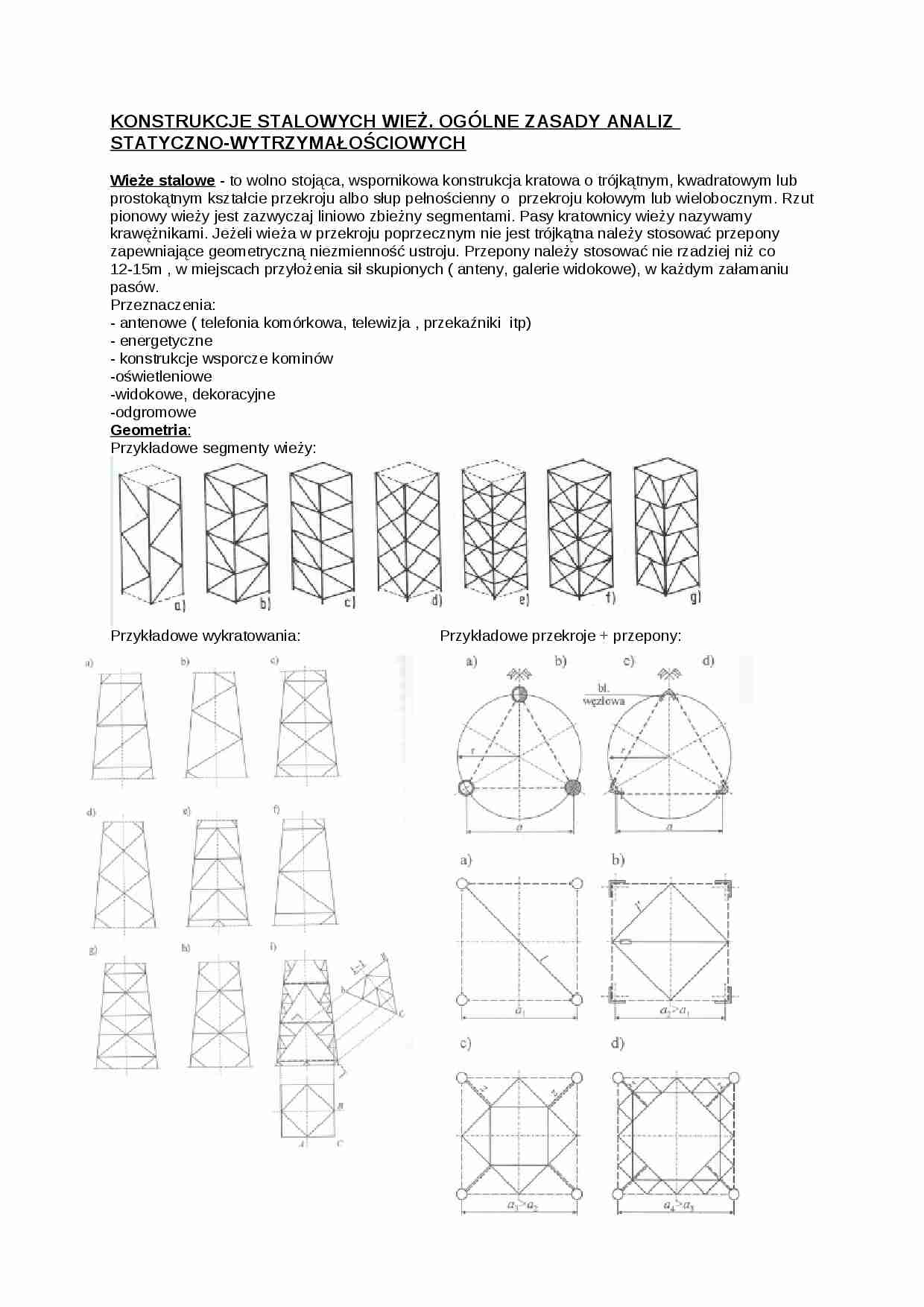

Konstrukcje stalowych WIEŻ. Ogólne zasady analiz statyczno-wytrzymałościowych
Wieże stalowe - to wolno stojąca, wspornikowa konstrukcja kratowa o trójkątnym, kwadratowym lub prostokątnym kształcie przekroju albo słup pełnościenny o przekroju kołowym lub wielobocznym. Rzut pionowy wieży jest zazwyczaj liniowo zbieżny segmentami. Pasy kratownicy wieży nazywamy krawężnikami. Jeżeli wieża w przekroju poprzecznym nie jest trójkątna należy stosować przepony zapewniające geometryczną niezmienność ustroju. Przepony należy stosować nie rzadziej niż co 12-15m , w miejscach przyłożenia sił skupionych ( anteny, galerie widokowe), w każdym załamaniu pasów.
Przeznaczenia:
- antenowe ( telefonia komórkowa, telewizja , przekaźniki itp)
- energetyczne - konstrukcje wsporcze kominów
-oświetleniowe
-widokowe, dekoracyjne
-odgromowe
Geometria:
Przykładowe segmenty wieży: Przykładowe wykratowania: Przykładowe przekroje + przepony:
Przykładowe szczegóły połączeń:
Fundament wież projektu się jako stopy lub płyty. Zazwyczaj stosuje się osobne stopy ( bloki kotwiące ) pod każdym krawężnikiem gdyż tego typu rozwiązanie zapewnia większą sztywność konstrukcji niż pojedynczy fundament. Obciążenia wież stalowych:
ciężar własny
obciążenie wiatrem i drgania obciążenie użytkowe ( wyposażenie; anteny , nadajniki itp)
obciążenie termiczne
obciążenie od oblodzenia ( zwiększa grubość elementów tworzących wieżę a co za tym idzie zwiększa się współczynnik wypełnienia f więc zwiększa się obciążenie od wiatru. Wyznacza się je przy pomocy norm PN-B i zależy ono od rodzaju kształtownika)
(…)
… w przekroju poprzecznym nie jest trójkątna należy stosować przepony zapewniające geometryczną niezmienność ustroju. Przepony należy stosować nie rzadziej niż co 12-15m , w miejscach przyłożenia sił skupionych ( anteny, galerie widokowe), w każdym załamaniu pasów.
Przeznaczenia:
- antenowe ( telefonia komórkowa, telewizja , przekaźniki itp)
- energetyczne - konstrukcje wsporcze kominów
-oświetleniowe…
… ( robimy to też w przypadku oblodzenia konstrukcji - wówczas rośnie współczynnik wypełnienia)
Współczynnik wypełnienia f można odczytać nomogramów dla wież trójkątnych, kwadratowych w zależności od współczynnika siły i rodzaju kształtownika. Współczynnik siły aerodynamicznej cf lub odczytujemy go z nomogramów w zależności od przekroju wieży i współczynnika natarcia wiatru Współczynnik konstrukcyjny…
