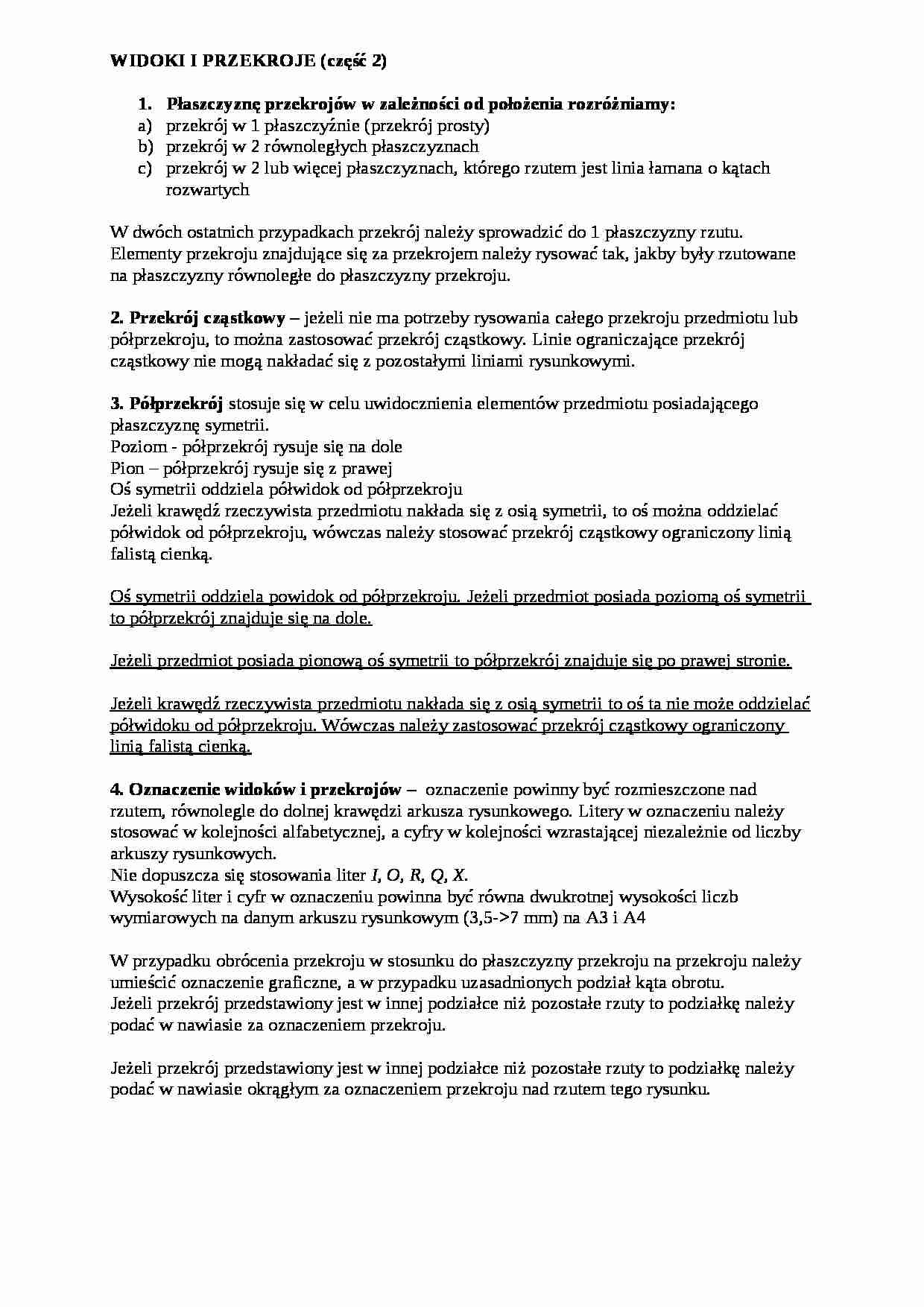

WIDOKI I PRZEKROJE (część 2) Płaszczyznę przekrojów w zależności od położenia rozróżniamy: przekrój w 1 płaszczyźnie (przekrój prosty)
przekrój w 2 równoległych płaszczyznach
przekrój w 2 lub więcej płaszczyznach, którego rzutem jest linia łamana o kątach rozwartych
W dwóch ostatnich przypadkach przekrój należy sprowadzić do 1 płaszczyzny rzutu. Elementy przekroju znajdujące się za przekrojem należy rysować tak, jakby były rzutowane na płaszczyzny równoległe do płaszczyzny przekroju.
2. Przekrój cząstkowy - jeżeli nie ma potrzeby rysowania całego przekroju przedmiotu lub półprzekroju, to można zastosować przekrój cząstkowy. Linie ograniczające przekrój cząstkowy nie mogą nakładać się z pozostałymi liniami rysunkowymi.
3. Półprzekrój stosuje się w celu uwidocznienia elementów przedmiotu posiadającego płaszczyznę symetrii. Poziom - półprzekrój rysuje się na dole
Pion - półprzekrój rysuje się z prawej
Oś symetrii oddziela półwidok od półprzekroju
Jeżeli krawędź rzeczywista przedmiotu nakłada się z osią symetrii, to oś można oddzielać półwidok od półprzekroju, wówczas należy stosować przekrój cząstkowy ograniczony linią falistą cienką.
Oś symetrii oddziela powidok od półprzekroju. Jeżeli przedmiot posiada poziomą oś symetrii to półprzekrój znajduje się na dole. Jeżeli przedmiot posiada pionową oś symetrii to półprzekrój znajduje się po prawej stronie. Jeżeli krawędź rzeczywista przedmiotu nakłada się z osią symetrii to oś ta nie może oddzielać półwidoku od półprzekroju. Wówczas należy zastosować przekrój cząstkowy ograniczony linią falistą cienką. 4. Oznaczenie widoków i przekrojów - oznaczenie powinny być rozmieszczone nad rzutem, równolegle do dolnej krawędzi arkusza rysunkowego. Litery w oznaczeniu należy stosować w kolejności alfabetycznej, a cyfry w kolejności wzrastającej niezależnie od liczby arkuszy rysunkowych. Nie dopuszcza się stosowania liter I , O , R , Q , X . Wysokość liter i cyfr w oznaczeniu powinna być równa dwukrotnej wysokości liczb wymiarowych na danym arkuszu rysunkowym (3,5-7 mm) na A3 i A4
W przypadku obrócenia przekroju w stosunku do płaszczyzny przekroju na przekroju należy umieścić oznaczenie graficzne, a w przypadku uzasadnionych podział kąta obrotu. Jeżeli przekrój przedstawiony jest w innej podziałce niż pozostałe rzuty to podziałkę należy podać w nawiasie za oznaczeniem przekroju.
Jeżeli przekrój przedstawiony jest w innej podziałce niż pozostałe rzuty to podziałkę należy podać w nawiasie okrągłym za oznaczeniem przekroju nad rzutem tego rysunku.
