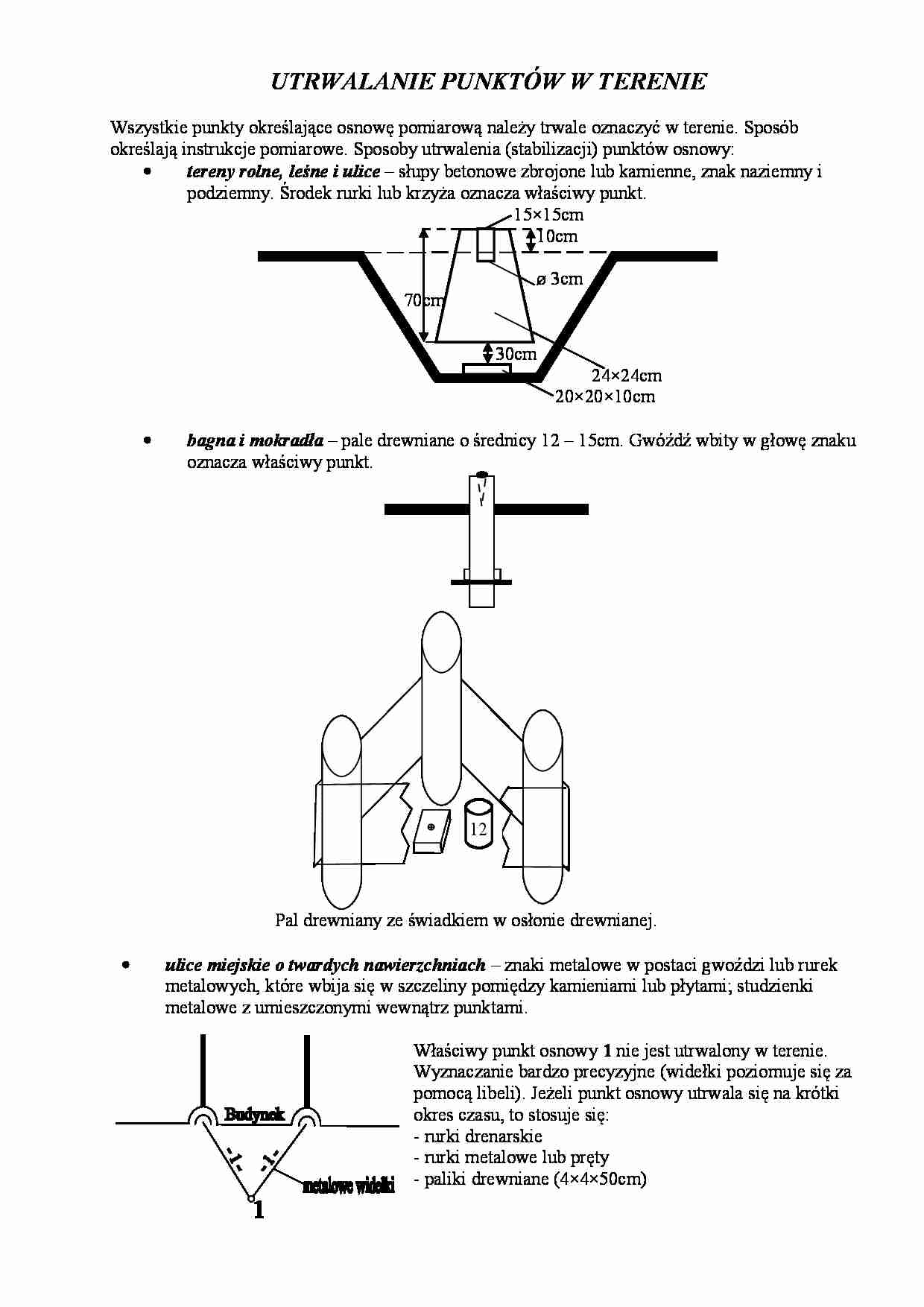

UTRWALANIE PUNKTÓW W TERENIE Wszystkie punkty określające osnowę pomiarową należy trwale oznaczyć w terenie. Sposób określają instrukcje pomiarowe. Sposoby utrwalenia (stabilizacji) punktów osnowy: • tereny rolne, leśne i ulice – słupy betonowe zbrojone lub kamienne, znak naziemny i podziemny. Środek rurki lub krzyża oznacza właściwy punkt. 15×15cm 10cm ø 3cm 70cm 30cm 24×24cm 20×20×10cm • bagna i mokradła – pale drewniane o średnicy 12 – 15cm. Gwóźdź wbity w głowę znaku oznacza właściwy punkt. Pal drewniany ze świadkiem w osłonie drewnianej. • ulice miejskie o twardych nawierzchniach – znaki metalowe w postaci gwoździ lub rurek metalowych, które wbija się w szczeliny pomiędzy kamieniami lub płytami; studzienki metalowe z umieszczonymi wewnątrz punktami. Właściwy punkt osnowy 1 nie jest utrwalony w terenie. Wyznaczanie bardzo precyzyjne (widełki poziomuje się za pomocą libeli). Jeżeli punkt osnowy utrwala się na krótki okres czasu, to stosuje się: - rurki drenarskie - rurki metalowe lub pręty - paliki drewniane (4×4×50cm) 12 Celem odszukanie punktu sporządza się tzw. opis topograficzny punktu. Składa się on z rysunku z miarami pozwalającymi na odszukanie punktu oraz opis położenia punktu. Odszukiwanie (odtwarzanie punktu osnowy): a) b) TYCZENIE LINII W TERENIE Tyczenie linii w terenie poprzedzają prace przygotowawcze. Tyczenie linii polega na wyznaczeniu punktów pośrednich, leżących w płaszczyźnie pionowej wyznaczonej przez punkty końcowe danej linii. Tyczenie wykonuje się za pomocą tyczek mierniczych. Tyczki wykonane są z drewna lub aluminium o długości 2m, malowane w pasy biało czerwone (50cm). W terenie zabudowanym oraz przy twardym gruncie ustawia się je w stojaku. Tyczki ustawia się w położeniu pionowym za pomocą pionu sznurowego, lub w odniesieniu do pionowych szczegółów terenowych (krawędzie budynków, słupy). Jeżeli długość tyczonej linii nie przekracza 500 m, tyczy się ją przeważnie bez użycia instrumentu. Przy większych długościach stosuje się instrument (teodolit lub niwelator). Punkty pośrednie na linii ustawia się w odległości 20 – 100m w zależności od ukształtowania terenu oraz celu wykonywanych prac. Sposoby tyczenia linii w terenie: Tyczenie prostej na terenie płaskim: Dane: Punkty A i B, Wyznaczenie: 1,2,...,n Tyczenie prostej za pomocą teodolitu: Dane: Punkty A i B, Wyznaczenie: 1,2,...,n Tyczenie prostej ze środka (metoda kolejnych przybliżeń):
(…)
…:
Przedłużanie odcinka linii prostej wykonuje się:
a) okiem nieuzbrojonym
A B 1
oko
D max
b) za pomocą teodolitu
1’
A B
1
1”
D max 2D
Tyczenie kierunków prostopadłych (węgielnica)
Do tyczenia kątów prostych służą węgielnice. Umożliwiają one:
rzutowanie punktu na prostą
wystawianie linii prostopadłej z danego punktu leżącego na linii prostej
Stosowane są:
pryzmat trójkątny Bawerfeinda
pryzmat czterokątny Wollastona
pryzmat pięciokątny
Dokładność tyczenia:
długość do 30m ~ 2cm
długość do 100m ~ 6cm
Sposób tyczenia:
Tyczenie kąta prostego Rzutowanie punktu na prostą
obraz tyczki B
wolna przestrzeń
widok tyczki D
obraz tyczki A
Przyrządy do tyczenia kątów prostych:
o tyczka
o węgielnica z pionem
UTRWALANIE PUNKTÓW W TERENIE
Wszystkie punkty określające osnowę pomiarową należy trwale oznaczyć w terenie…
