Fragment notatki:

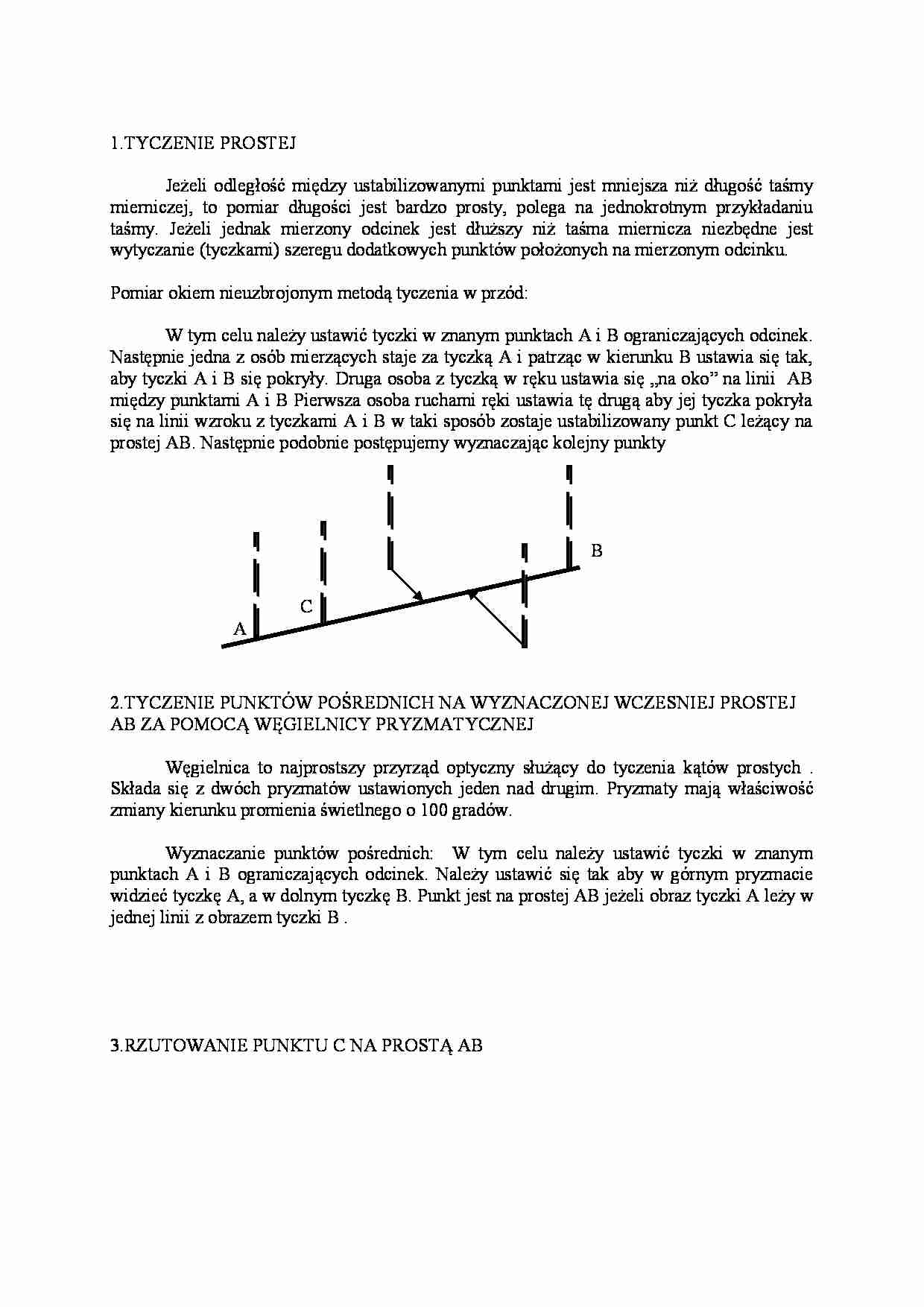

1.TYCZENIE PROSTEJ  Jeżeli odległość między ustabilizowanymi punktami jest mniejsza niż długość taśmy  mierniczej,   to   pomiar   długości   jest   bardzo   prosty,   polega   na   jednokrotnym   przykładaniu  taśmy.   Jeżeli   jednak   mierzony   odcinek   jest   dłuższy   niż   taśma   miernicza   niezbędne   jest  wytyczanie (tyczkami) szeregu dodatkowych punktów położonych na mierzonym odcinku. Pomiar okiem nieuzbrojonym metodą tyczenia w przód: W tym celu należy ustawić tyczki w znanym punktach A i B ograniczających odcinek.  Następnie jedna z osób mierzących staje za tyczką A i patrząc w kierunku B ustawia się tak,  aby tyczki A i B się pokryły. Druga osoba z tyczką w ręku ustawia się „na oko” na linii  AB  między punktami A i B Pierwsza osoba ruchami ręki ustawia tę drugą aby jej tyczka pokryła  się na linii wzroku z tyczkami A i B w taki sposób zostaje ustabilizowany punkt C leżący na  prostej AB. Następnie podobnie postępujemy wyznaczając kolejny punkty 2.TYCZENIE PUNKTÓW POŚREDNICH NA WYZNACZONEJ WCZESNIEJ PROSTEJ  AB ZA POMOCĄ WĘGIELNICY PRYZMATYCZNEJ Węgielnica to najprostszy przyrząd optyczny służący do tyczenia kątów prostych .  Składa się z dwóch pryzmatów ustawionych jeden nad drugim. Pryzmaty mają właściwość  zmiany kierunku promienia świetlnego o 100 gradów. Wyznaczanie  punktów pośrednich:    W tym  celu należy  ustawić  tyczki  w znanym  punktach A i B ograniczających odcinek. Należy ustawić się tak aby w górnym pryzmacie  widzieć tyczkę A, a w dolnym tyczkę B. Punkt jest na prostej AB jeżeli obraz tyczki A leży w  jednej linii z obrazem tyczki B . 3.RZUTOWANIE PUNKTU C NA PROSTĄ AB B A C Wyznaczamy   dowolny   punkt   C   leżący   w   dowolnej   odległości   od   prostej   AB   i  oznaczamy   łatą.   Następnie   za   pomocą   węgielnicy   rzutujemy   punkt   C   na   prostą   AB.  Ustawiamy się na prostej AB. Jeżeli obraz tyczki A leży na jednej linii z obrazem tyczki B i   obserwowanej przez nas gołym okiem tyczki C to punkt C jest rzutem punktu C’ na prostą  AB 4. TYCZENIE KĄTÓW PROSTYCH ZA POMOCĄ WĘGIELNICY PRYZMATYCZNEJ    Ustawiamy się na prostej AB w punkcie C. Wyznaczamy dowolny punkt C’ leżący w  odległości 3 [m] od prostej AB i oznaczamy łatą. Jeżeli obraz tyczki A leży na jednej linii z  obrazem tyczki B i obserwowanej przez nas gołym okiem tyczki C` to punkt  C jest rzutem  punktu C` na prostą AB, A kąt ACC` jest kątem prostym.

(…)

… obok lunety. Oś libelli jest w poziomie, gdy obraz końców znajduje
się w koincydencji. Poziomowanie lunety niwelacyjnej wykonuje się za pomocą śruby
elewacyjnej.
Warunki te uzyskujemy poprzez poziomowanie niwelatora za pomocą libelli
pudełkowej i rurkowej alidady.
6. TEODOLIT
Teodolit jest to instrument do pomiarów kątów poziomych i pionowych; składa się z
podstawy (spodarki), umożliwiającej ustawienie teodolitu w pionie, koła poziomego,
złożonego z limbusa (koła z podziałką kątową) i poruszającej się względem niego alidady
(koła lub listwy, zaopatrzonych w kreskę wskaźnikową); do alidady jest przymocowana
luneta, służąca do dokładnego nastawienia teodolitu na cel, i koło pionowe, składające się
również z limbusa i alidady; koła poziome i pionowe są wyposażone w poziomice, służące do
poziomowania przyrządu, a także w urządzenia odczytowe (noniusze, mikroskopy lub
mikrometry opt.); koła te są wzajemnie prostopadłe i połączone z lunetą celowniczą w taki
sposób, że każdemu położeniu lunety odpowiadają określone odczyty na obydwu kołach
(kątów poziomych na kole poziomym, kątów pionowych na pionowym).

... zobacz całą notatkę
